LABORERGEBNISSE FÜR DIE AKUSTIK SUPER T-47 und T-60 + SYLOMER SCHALLSCHUTZABHÄNGER
Die Ergebnisse des Tests, den AMC Mecanocaucho® in seinen Labors durchgeführt hat, zeigen den Unterschied zwischen der Widerstandsfähigkeit unter Zugbelastung für die Akustik Super + Sylomer® Schallschutzabhänger, unter Verwendung der Sicherheitsschraube als auch ohne.
Die Akustik Super + Sylomer® Unterdeckenabhänger von AMC-MECANOCAUCHO® wurden für die Abhängung von abgehängten Decken entwickelt.
In den Tests, die im AMC-MECANOCAUCHO® -Labor in Asteasu durchgeführt wurden, wurden zwei verschiedene Arten der Befestigung zwischen der Akustik Super + Sylomer®-Schallschutzabhänger und dem Profil (T-47 und CD60/27) unter Zugbelastung verglichen: Eine Lösung mit der Sicherheitsschraube zur Befestigung beider Elemente und die andere ohne sie.
Die Tests wurden nach dem folgenden Protokoll durchgeführt:
-
Alle Aufhänger wurden mit der Hounsfield Universalprüfmaschine getestet.
-
Der Abstand zwischen den Befestigungspunkten der Profile (T-47 und CD60/27) und dem unteren Profil wurde auf 115 mm festgelegt.
-
Eine schrittweise vertikale Last wurde mit konstanter Geschwindigkeit aufgebracht, bis jede der Lösungen versagt hat.
Die erzielten Ergebnisse für jeden der getesteten Schallschutzabhänger sind in der Abbildung unten dargestellt:
Es ist zu erkennen, dass in beiden Fällen die Konfiguration, bei der der Unterdeckenabhänger und das CD-Profil mit der Sicherheitsschraube befestigt waren, einer höheren Belastung standhalten konnte, bevor sie brach. Dieser Effekt ist bei dem Akustik Super T-47 + Sylomer® Schallschutzabhänger deutlicher zu erkennen, bei dem der Unterschied zwischen beiden Lösungen 1500N (150kg) erreicht.
In allen analysierten Fällen war die Schwachstelle das CD Profil (sowohl für den T-47 als auch für den T-60), so dass sichergestellt werden kann, dass die metallischen Teile der Akustik Super + Sylomer® -Schallschutzabhänger in der Lage sind, Zugbelastungen von über 350kg zu widerstehen, bevor sie brechen.
Die Analyse der Maximalwerte zeigt, dass bei Verwendung der Sicherheitsschraube die maximale Belastung, der der Akustik Super + Sylomer® T-47 Schallschutzabhänger standhalten kann, etwa 500kg beträgt, während die maximale Belastung, der der Akustik Super + Sylomer® T-60 Schallschutzabhänger standhalten kann, etwa 350kg beträgt. Wenn man bedenkt, dass diese Unterdeckenabhänger für eine maximal zulässige Belastung von 75kg (in ihrer Sylomer®-Version mit der höchsten Dichte) ausgelegt sind, würden die Sicherheitsfaktoren 4,67 für die T-60 und 6,67 für die T-47 betragen.

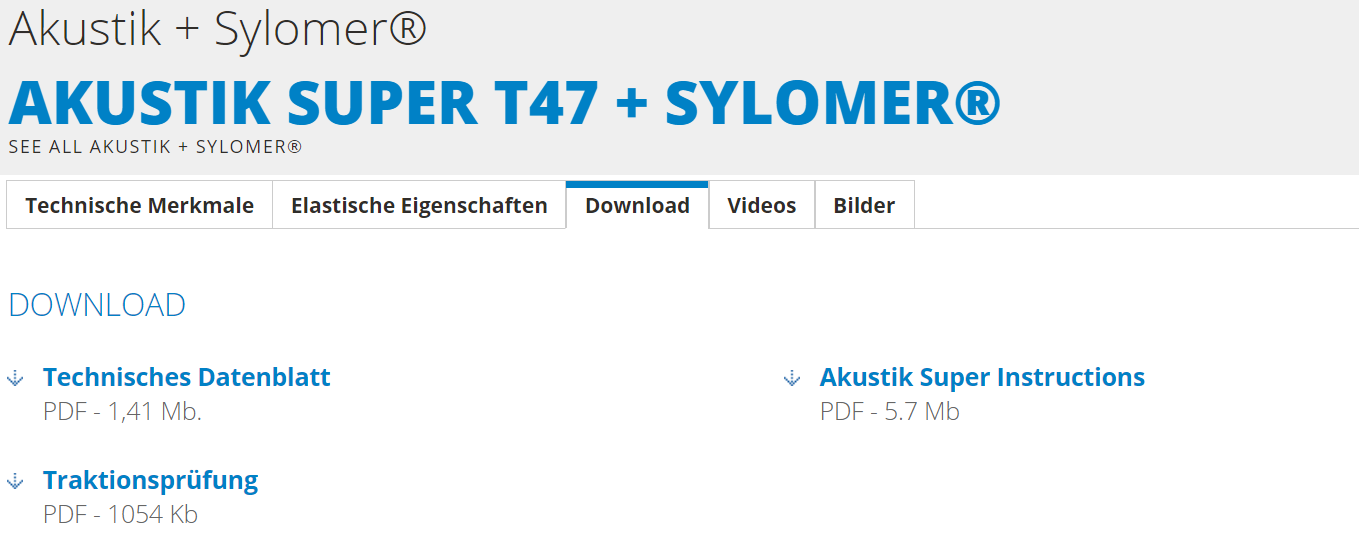

Der vollständige Testbericht steht im Web von AMC-MECANOCAUCHO® zum Download bereit, indem Sie auf den Reiter "Downloads" und dann auf "Traktionsprüfung" klicken.
TECHNISCHE KENNDATEN
Die Unterdeckenabhänger AKUSTIK SUPER T-47 + SYLOMER® and AKUSTIK SUPER T-60 + SYLOMER® werden in vier speziellen Sylomer® -Mischungen hergestellt, um sich besser an die Belastung der jeweiligen Anwendung anzupassen. Ihre Eigenfrequenz am optimalen Belastungspunkt liegt unter 10 Hz.
Ihre robusten Metallteile halten Zugbelastungen von 650 kg bis 1000 kg stand. Sie sind mit einer Korrosionsschutzbehandlung versehen, die auch den härtesten Umgebungen standhält.
Weitere Informationen über den Akustik Super T-47 + Sylomer® Schallschutzabhänger für Unterdeckenkonstruktionen finden Sie in dem folgenden Artikel, der zuvor auf der AMC-MECANOCAUCHO® Website veröffentlicht wurde.
Zögern Sie nicht, unsere Anwendungstechniker für weitere Informationen zu diesem Produkt zu kontaktieren.
