UNTERDECKE - HOLZDECKE
05.11.2025

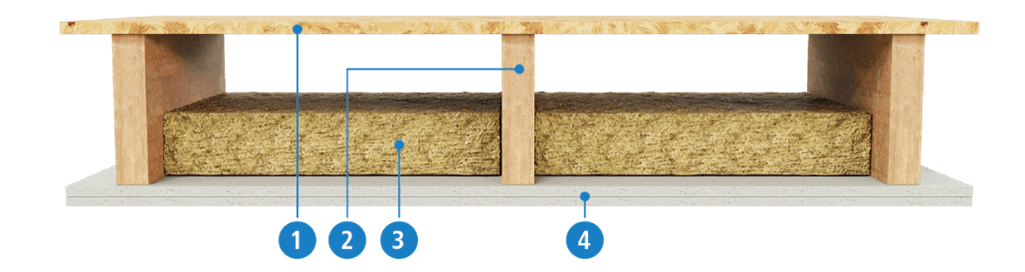

AUFBAU SYSTEM 1
| Schema | Beschreibung |
|---|---|
|

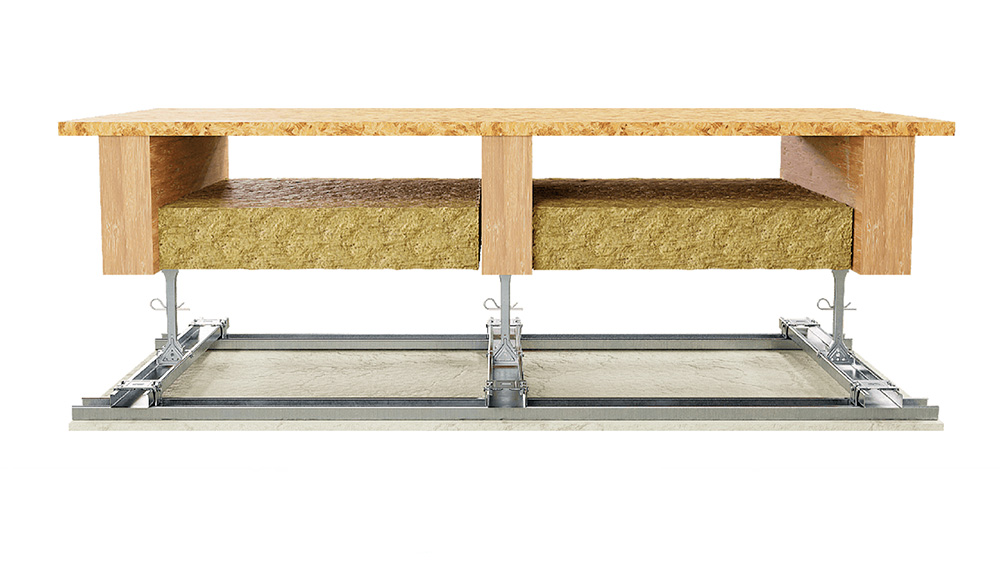

STARRE ANBINDUNG
* Luftspalt: 430mm |
|

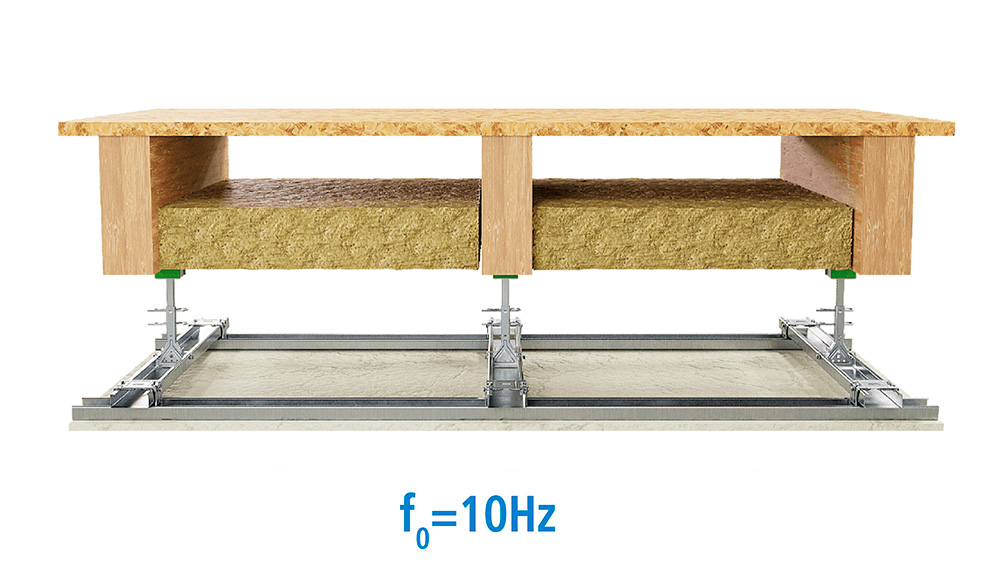

ELASTISCHE ANBINDUNG
* Luftspalt: 400mm |

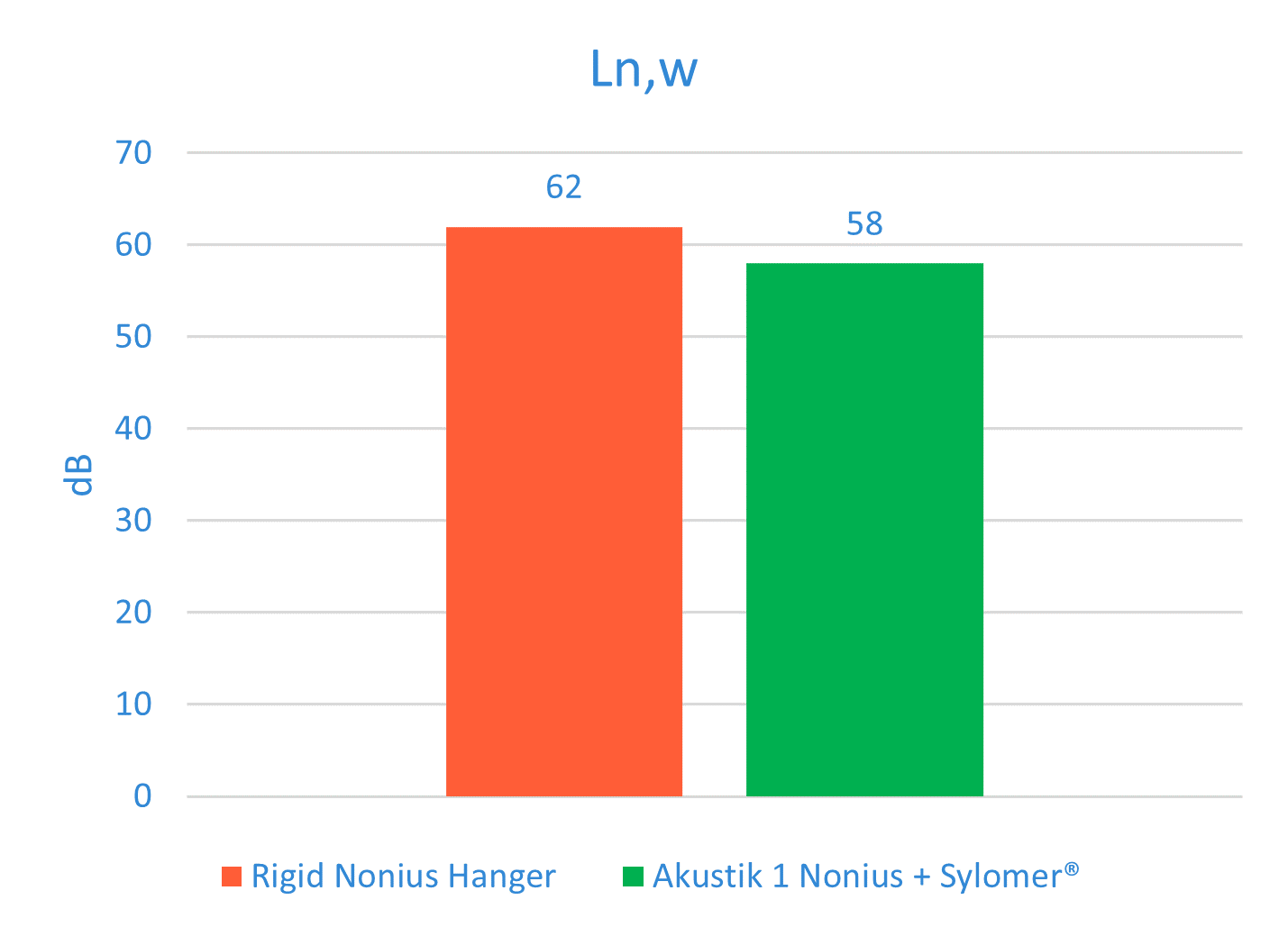

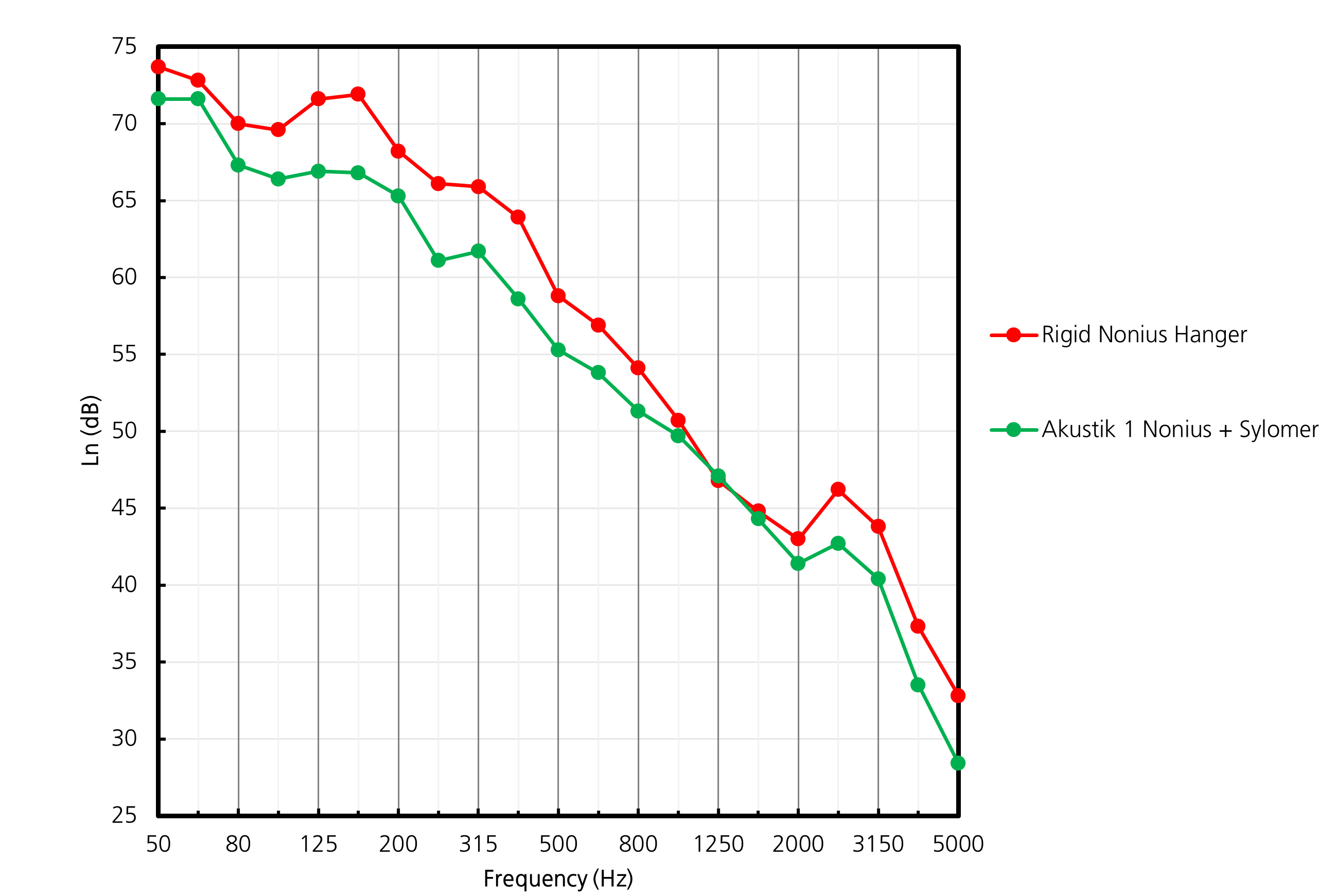

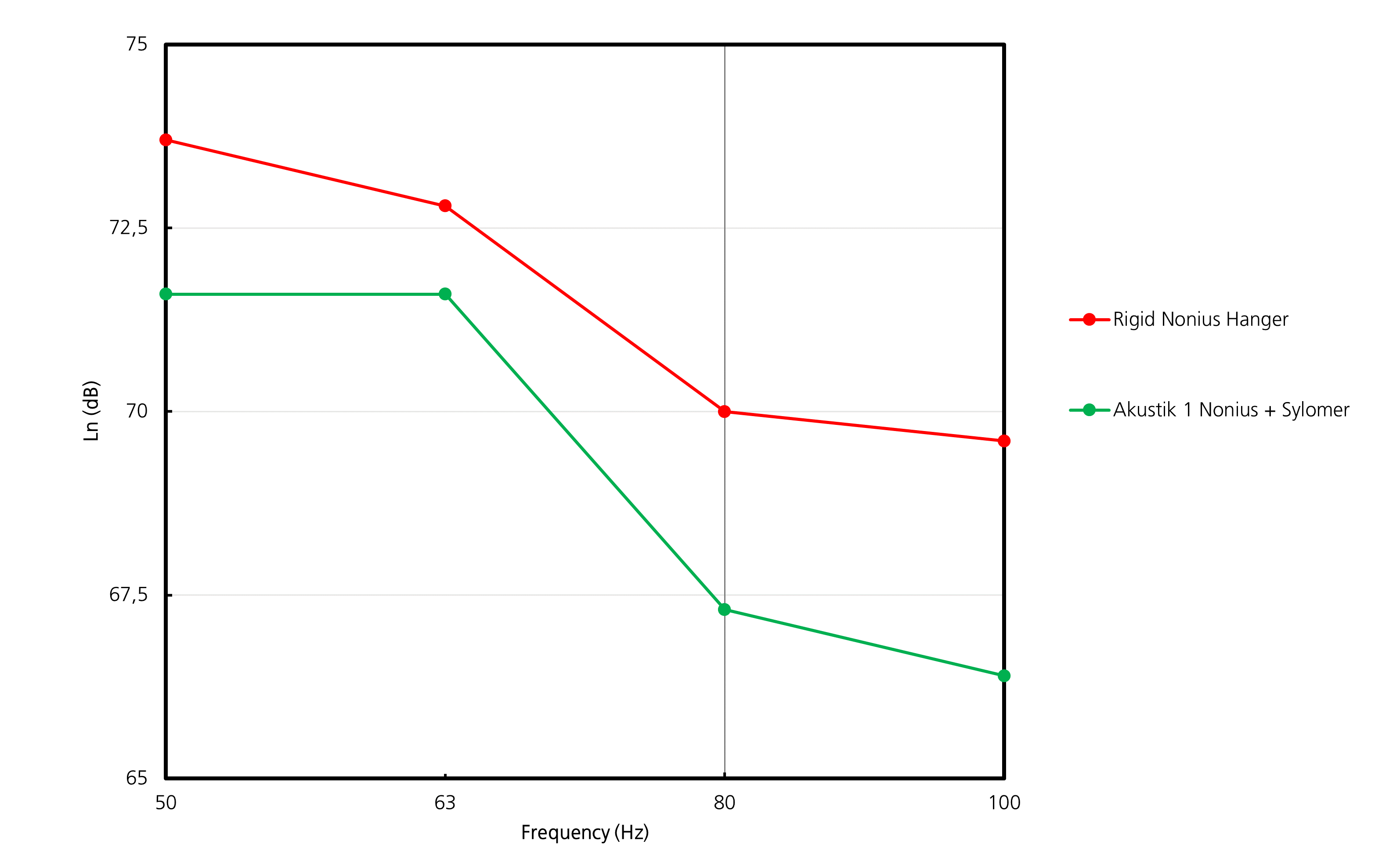

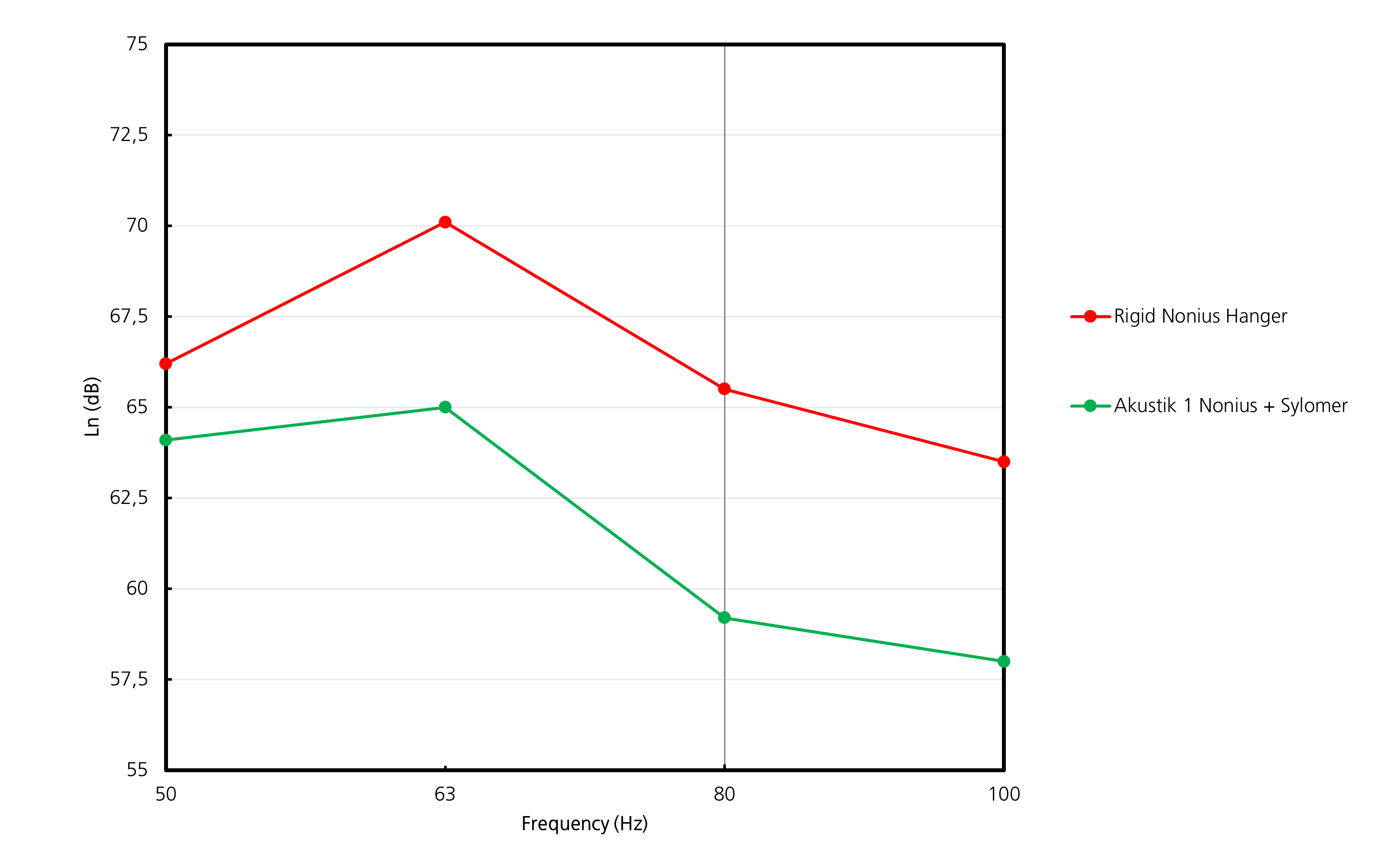

| Ergebnisse im Trittschall – berechnet nach ISO 10140-3 |

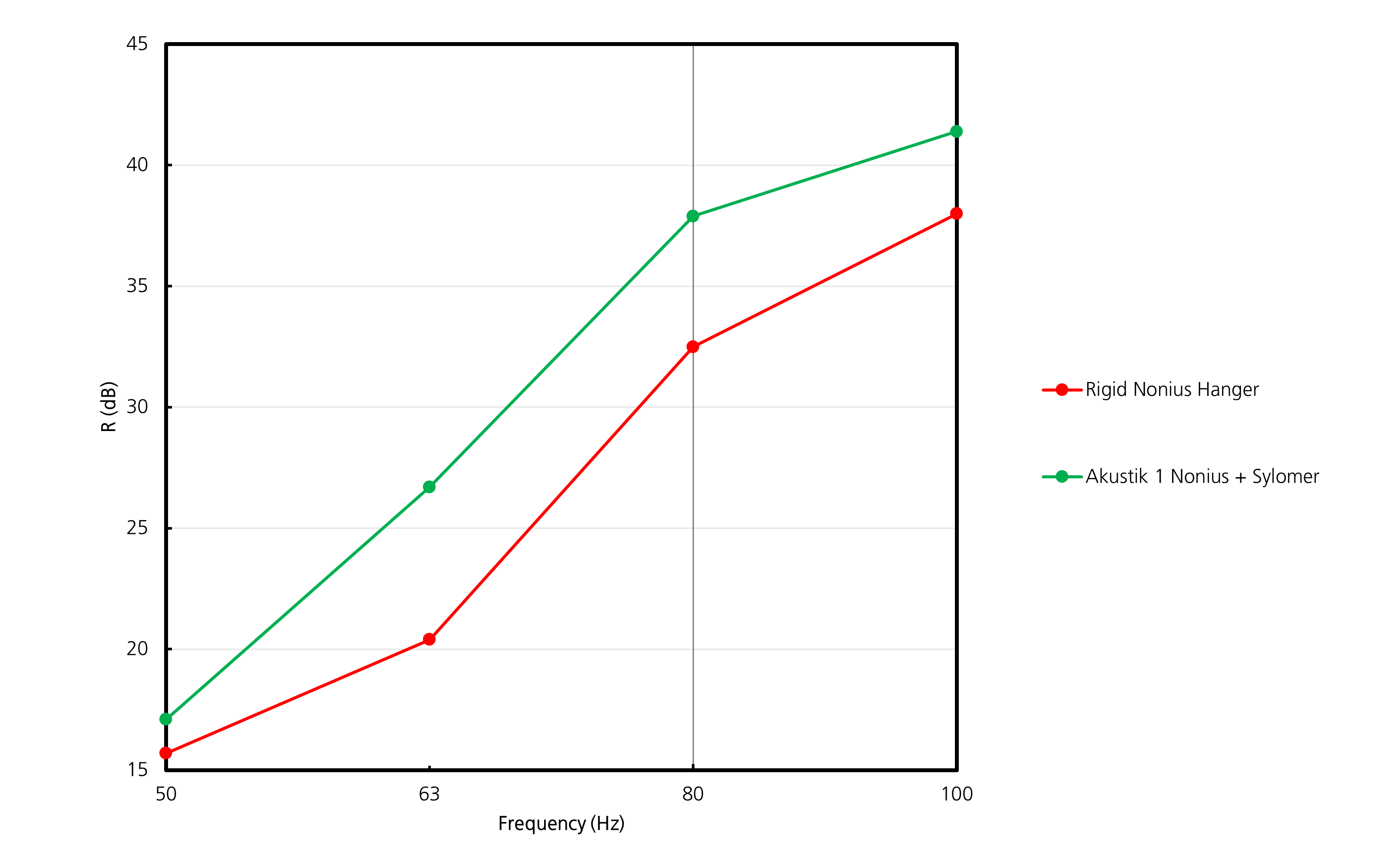

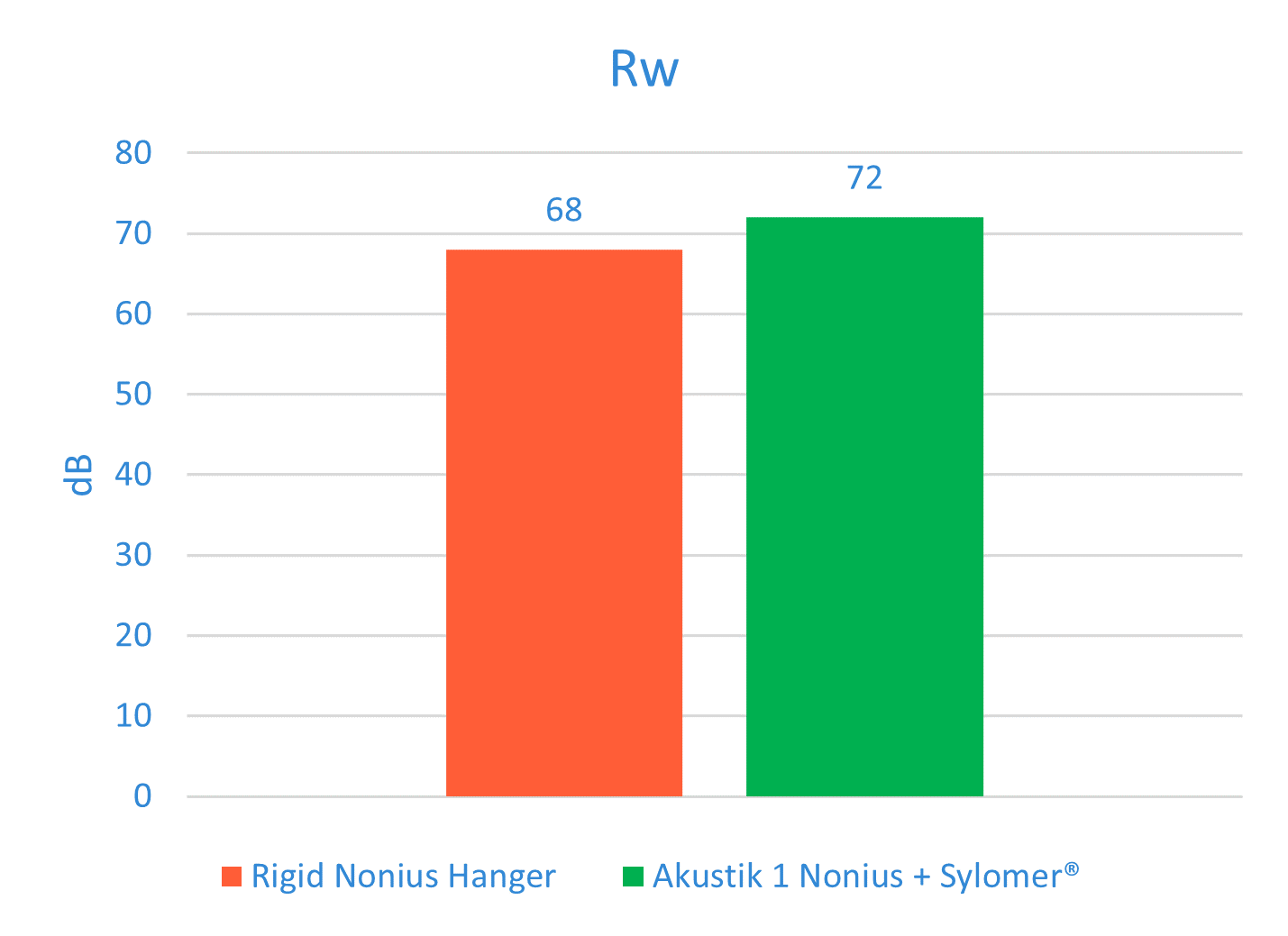

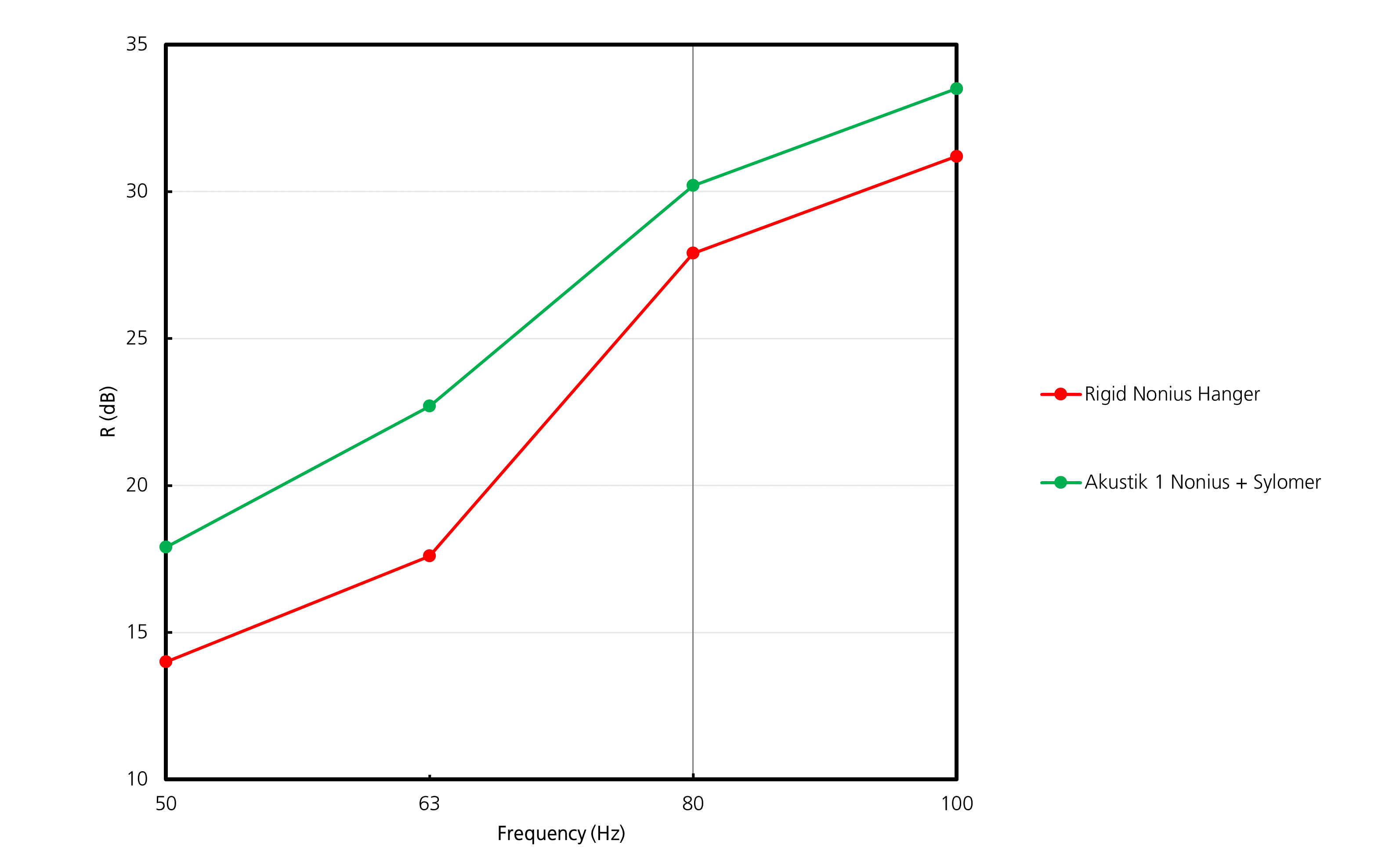

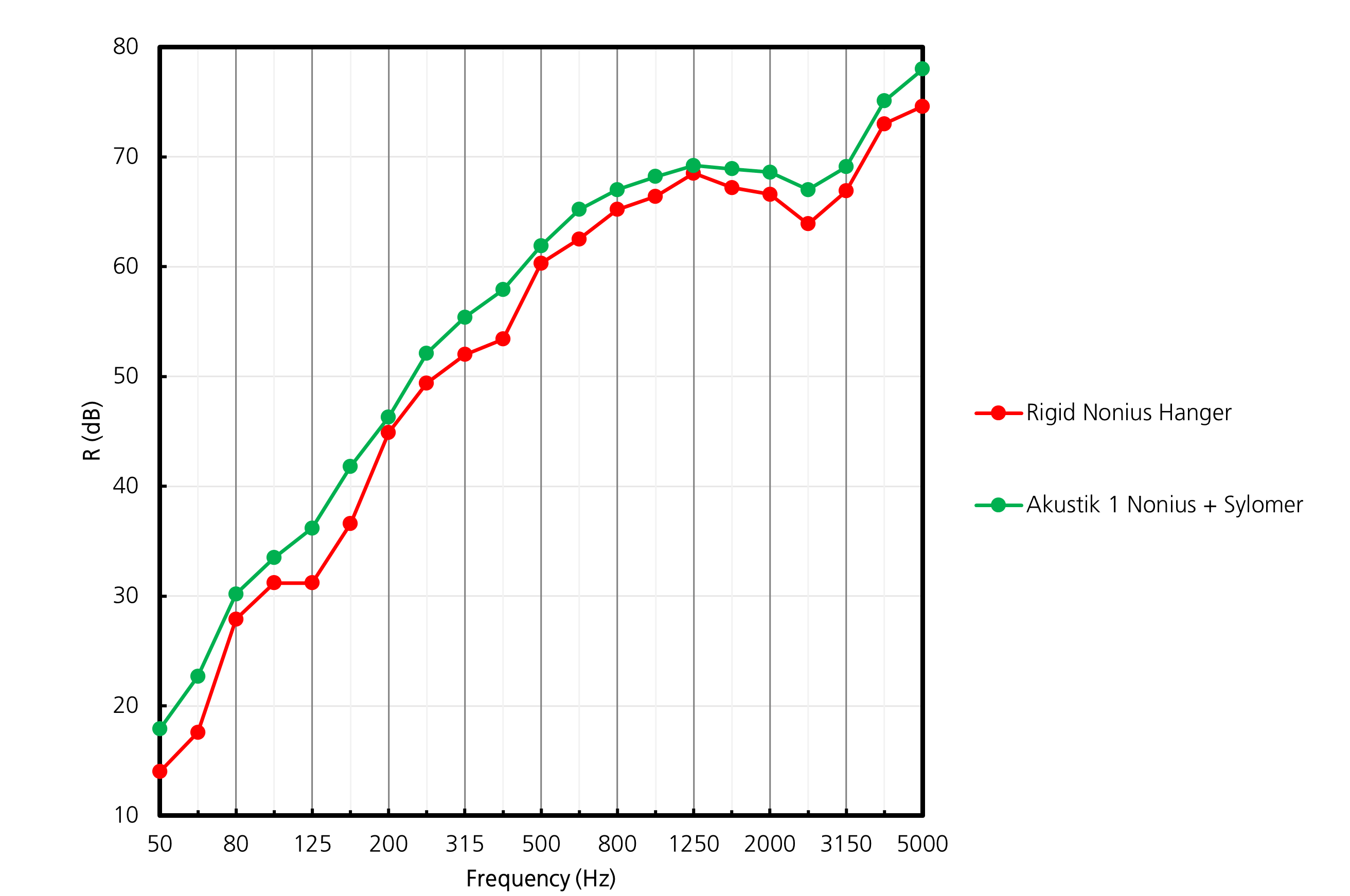

Ergebnisse im Luftschall – berechnet nach ISO 10140-2 |
|
|
|
|
|
|
| Ergebnisse Trittschall (PDF) - Nonius starr | Ergebnisse Luftschall (PDF) - Nonius starr |
| Ergebnisse Trittschall (PDF) - Akustik 1 Nonius + Sylomer® | Ergebnisse Luftschall (PDF) - Akustik 1 Nonius + Sylomer® |

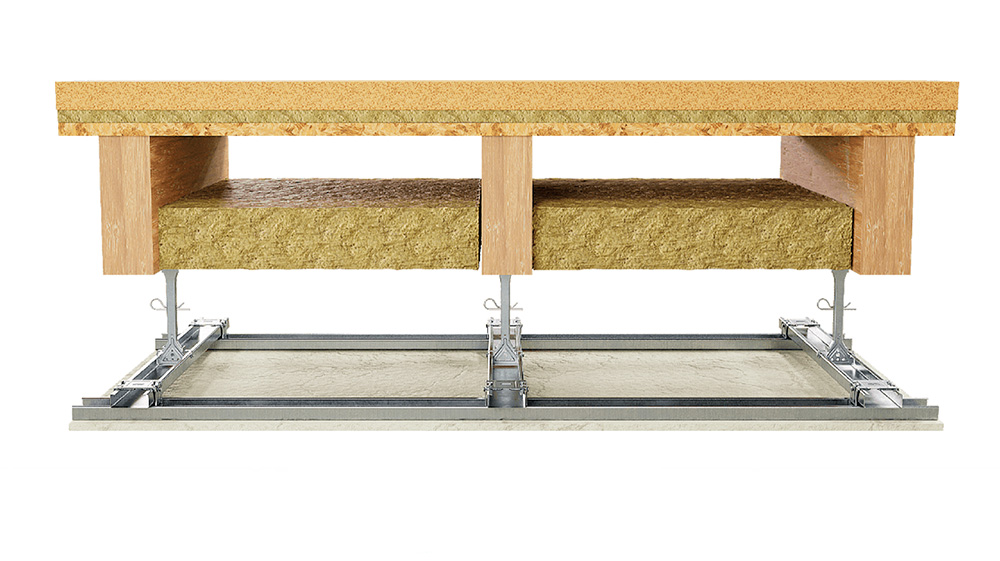

AUFBAU SYSTEM 2
| Schema | Beschreibung |
|---|---|
|
STARRE ANBINDUNG
* Luftspalt: 430mm |
|

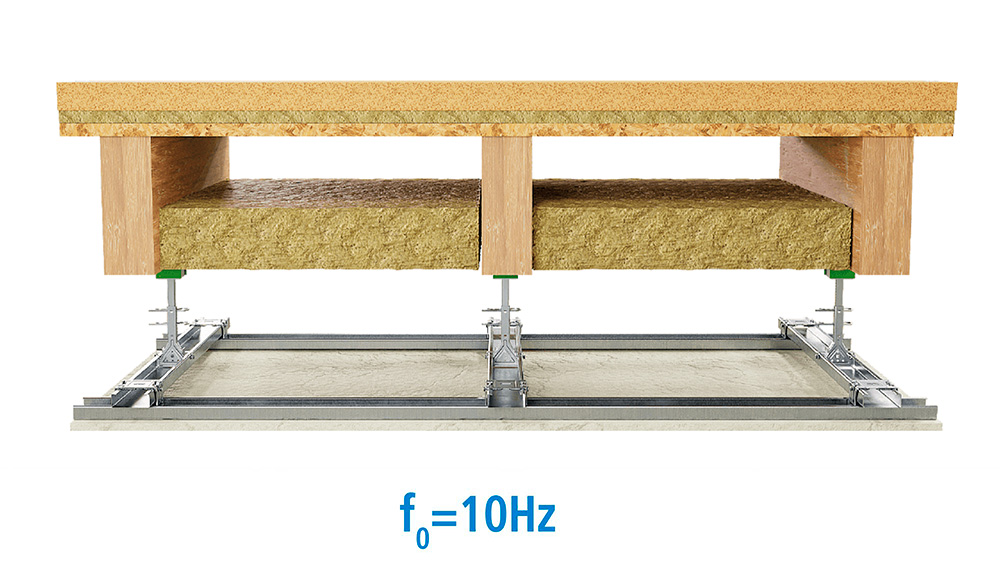

ELASTISCHE ANBINDUNG
* Luftspalt: 400mm |

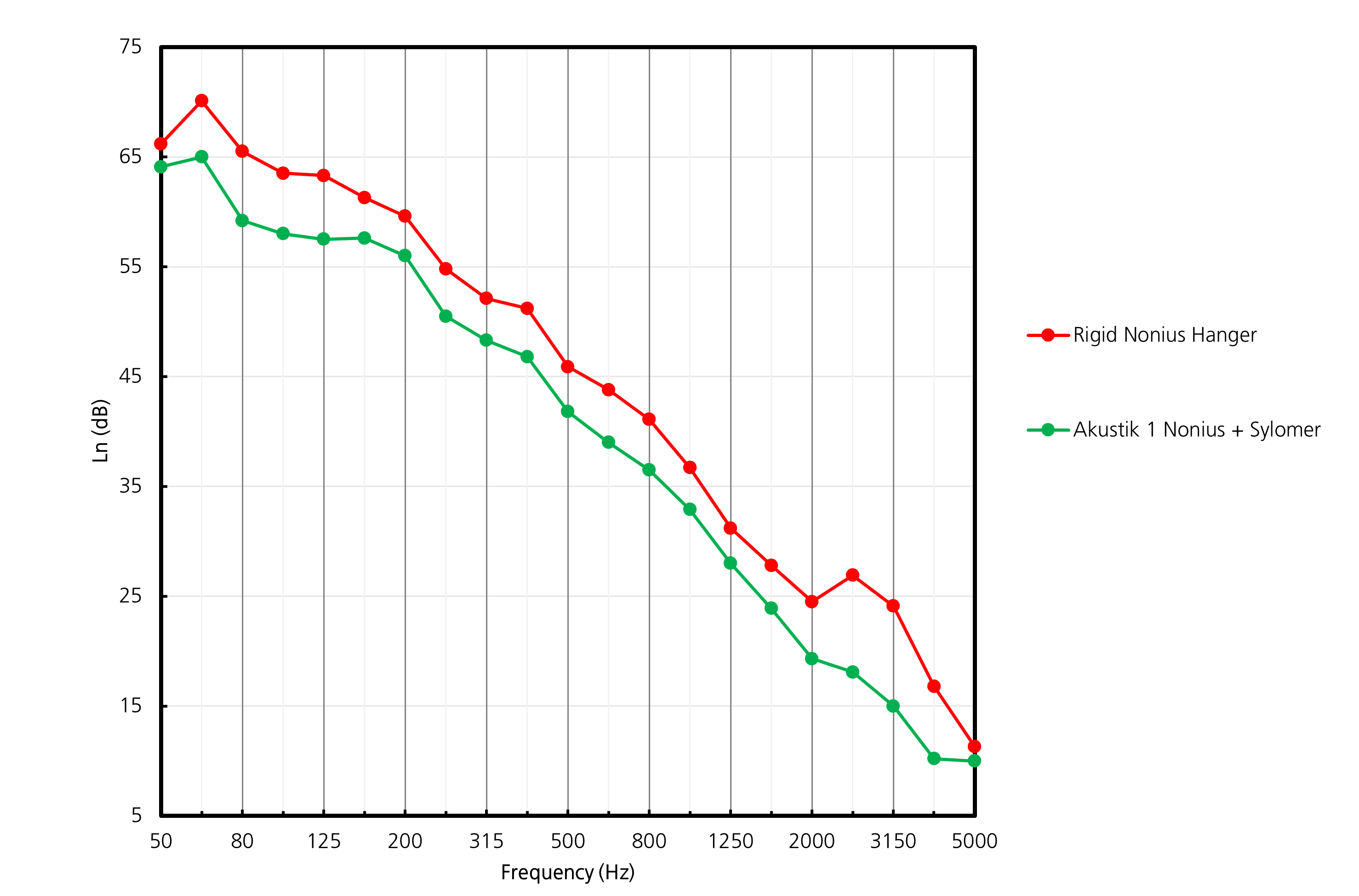

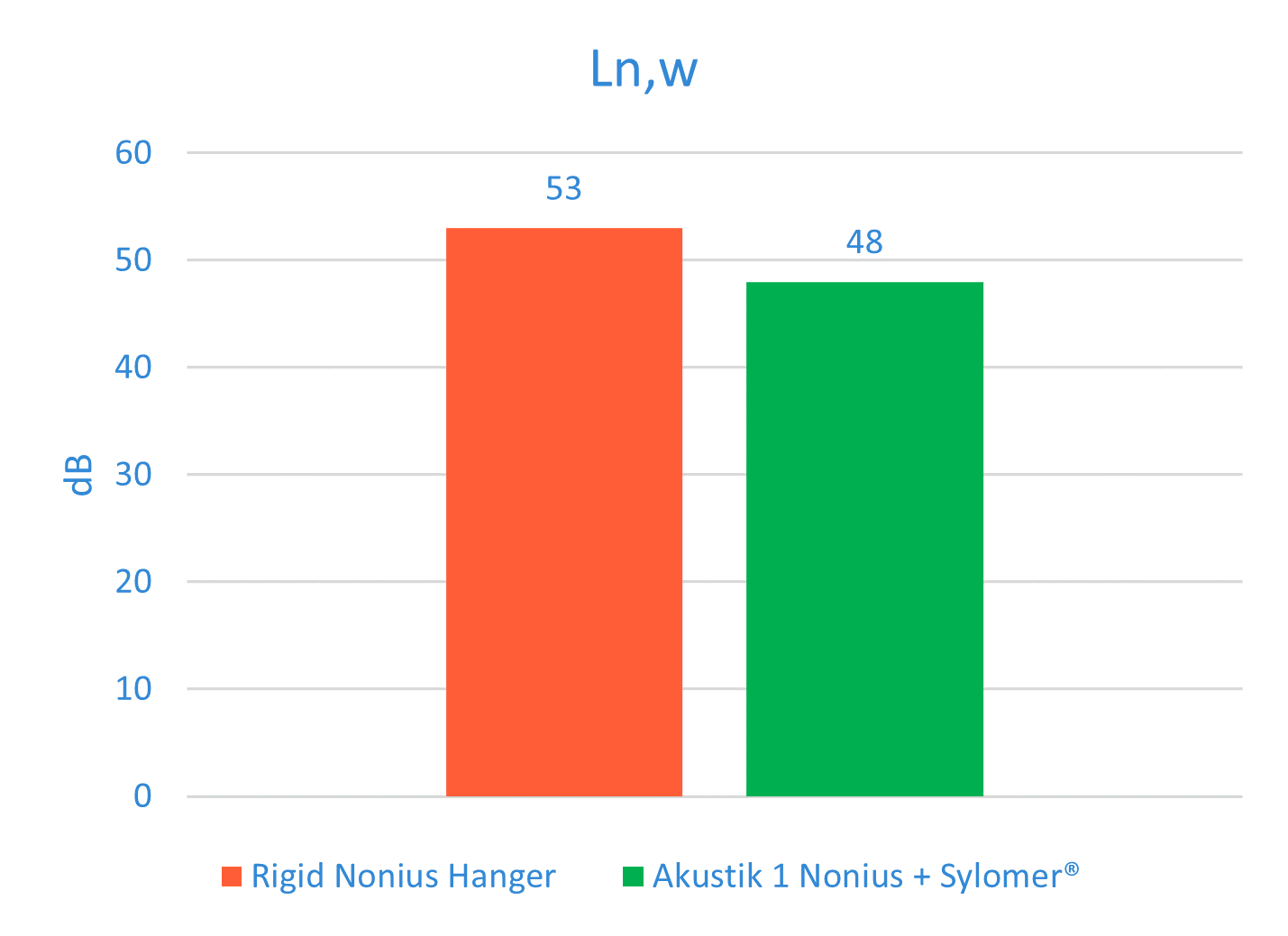

| Ergebnisse im Trittschall – berechnet nach ISO 10140-3 |

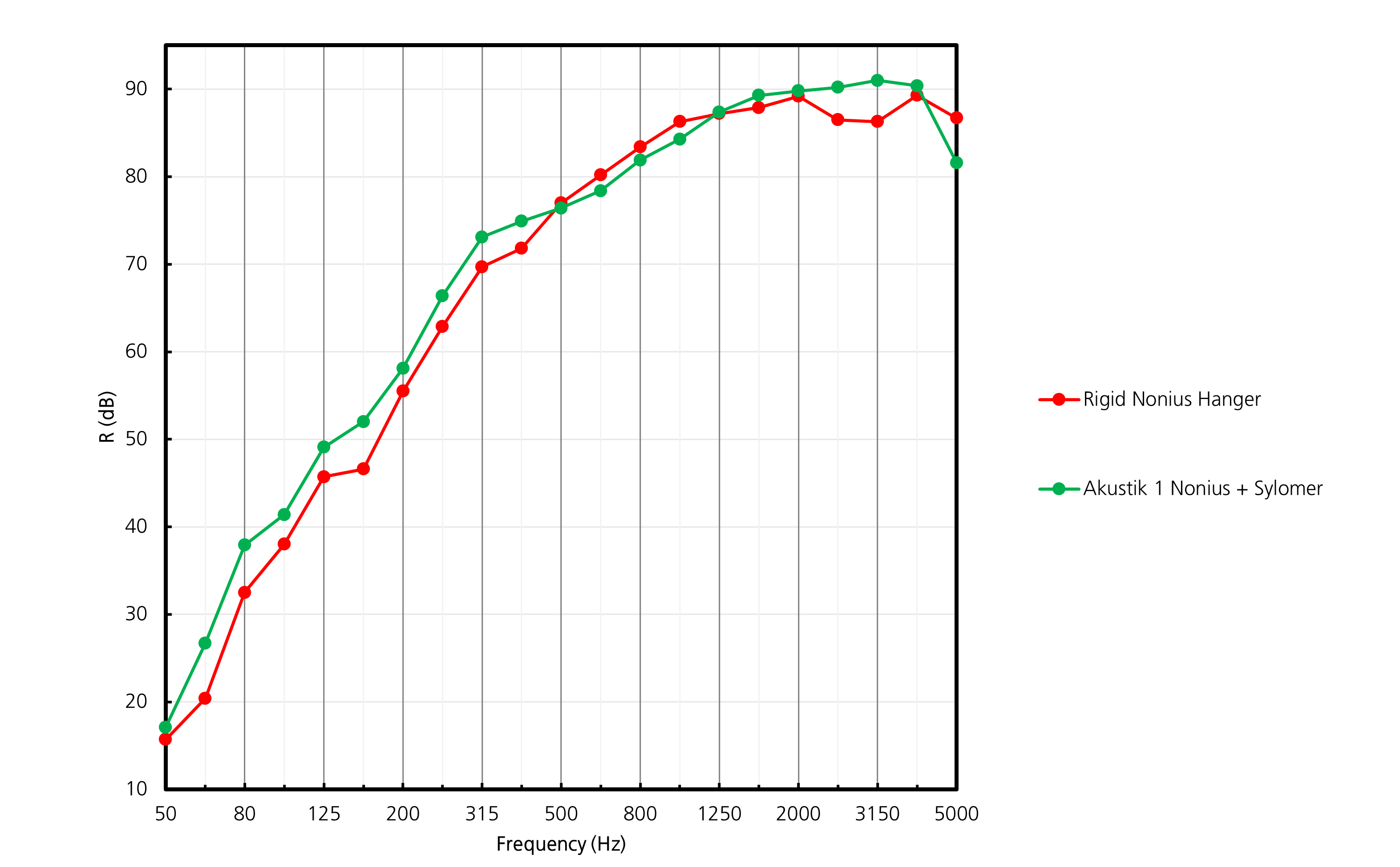

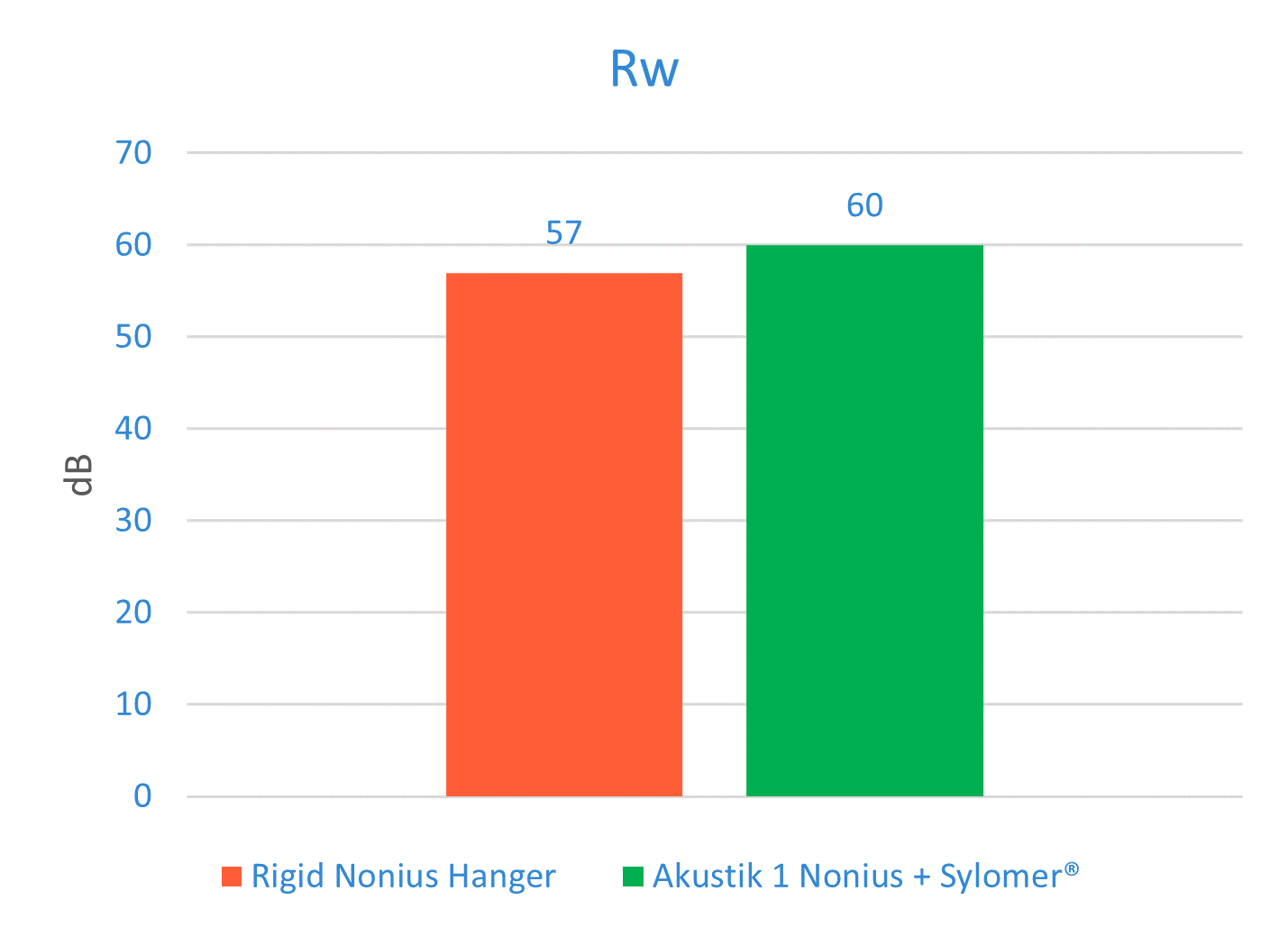

Ergebnisse im Luftschall – berechnet nach ISO 10140-2 |
|
|
|
|
|
|
| Ergebnisse Trittschall (PDF) - Nonius starr | Ergebnisse Luftschall (PDF) - Nonius starr |
| Ergebnisse Trittschall PDF) - Akustik 1 Nonius + Sylomer® | Ergebnisse Luftschall (PDF) - Akustik 1 Nonius + Sylomer® |
AUFBAU SYSTEM 3

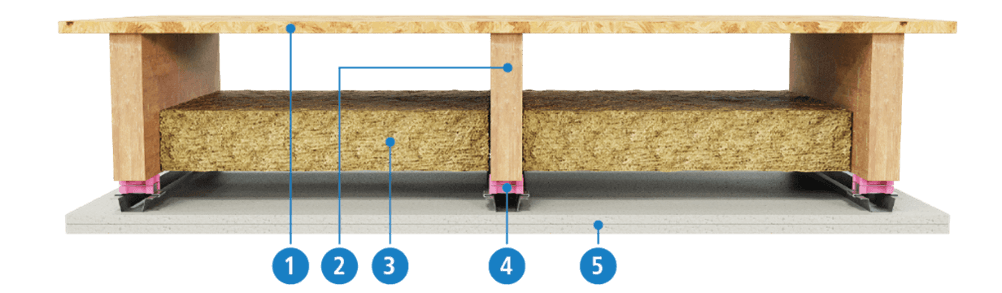

| Aufbau | Beschreibung | ||
|---|---|---|---|
|
STARRE ANBINDUNG KONF. A
|
||
|
ELASTISCHE ANBINDUNG KONF. C
Eigenfrequenz: 9,4Hz |
||
| Trittschallresultate – berechnet gemäß BS EN ISO 10140-3:2021 |
Luftschallresultate – berechnet gemäß BS EN ISO 10140-2:2021 |
||
|
|
||
|
STARRE ANBINDUNG KONF. A
|
|||
| Ln,w: 76 dB | IIC 34 | RW: 44 dB | STC 44 |
| Siehe Trittschallbericht Ln (PDF) | Siehe Luftschallbericht R (PDF) | ||
|
ELASTISCHE ANBINDUNG KONF. C
|
|||
| Ln,w: 56 dB | IIC 54 | RW: 63 dB | STC 64 |
| Siehe Trittschallbericht Ln (PDF) | Siehe Luftschallbericht R (PDF) | ||
