ERGEBNISSE DER SCHALLMESSUNG

Im Januar 2021 führten die Firma "Akustik Engineering Luckinger e.U." eine Schallmessung an einem Gebäude in Wien durch, in dem die AMC Akustik + Sylomer® Schallschutzabhänger zur Anbindung einer Unterdeckenkonstruktion verwendet wurden.

Die Messung wurde nach einer Erneuerung der Unterdeckenkonstruktion in einem Mehrfamilienhaus durchgeführt.

Das verwendete Produkt für diese Erneuerung war der Akustik GB Nonius + Sylomer® 15 (Art.Nr. 23685):

Die Akustik GB Nonius + Sylomer® Schallschutzabhänger werden standardmäßig mit verschiedenen Sylomer® Typen in Lastklassen von 15 bis 50 kg gefertigt. Die Eigenfrequenz an ihrem optimalen Belastungspunkt liegt im Bereich von 8-10 Hz. Diese technischen Eigenschaften sorgen für ein hohes Maß an Schall- und Schwingungsentkoppelung, welche gerade bei Holzdecken sehr effektiv ist.

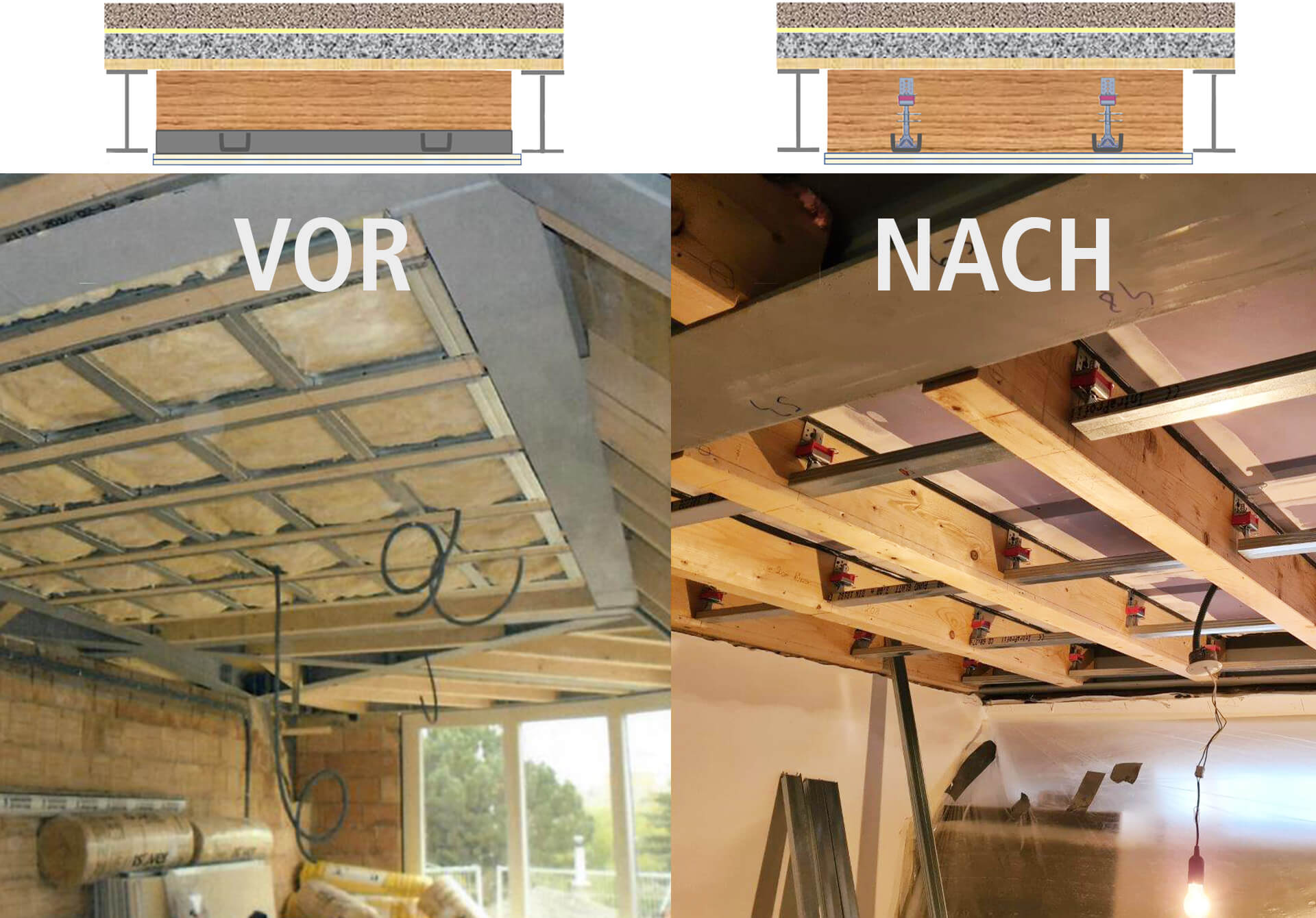

Die Unterdeckenabhänger Akustik GB Nonius + Sylomer® 15 konnten dank ihrer speziellen Konstruktion leicht an den Holzbalken befestigt werden. Die Unterdecke bestand aus 2x 12,5 mm Gipskartonplatten und hing mindestens 180 mm unterhalb der Hauptdecke. Der Zwischenraum wurde mit Mineralwolle ausgefüllt.

Die Akustikexperten von „Akustik Engineering Luckinger e.U." führten Trittschallmessungen vor und nach der Montage der Unterdecke mit den schalltechnisch optimierten Unterdeckenabhängern von AMC durch. Der Senderraum war das darüber liegende Schlafzimmer.

Die Messergebnisse zeigten eine deutliche Reduzierung des Trittschalls von 57 dB auf 48 dB (nach der Installation der Akustik GB Nonius + Sylomer® Abhänger). Dank dieser Verbesserung im Trittschall konnten die Anforderungen der Norm des Österreichischen Instituts für Bautechnik (OIB-Richtlinie 5) erfüllt werden:

*AIIC = Field Impact Insulation Class

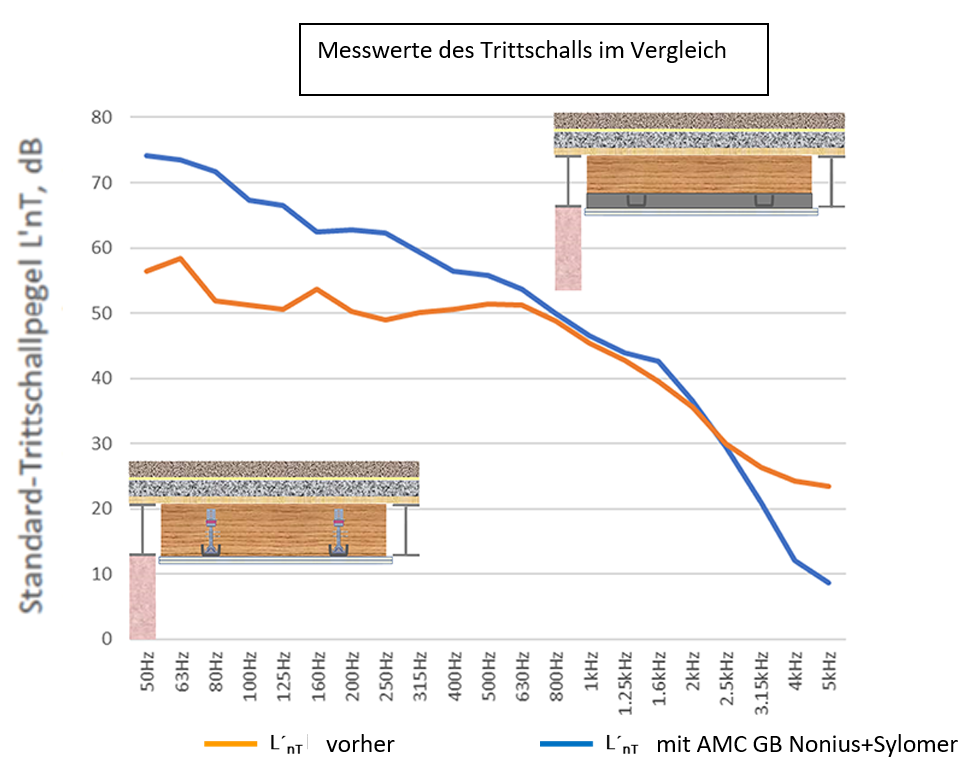

Das folgende Diagramm zeigt den Vergleich des Trittschalls vor bzw. nach der Erneuerung unter Verwendung der Akustik + Sylomer® Schallschutzabhänger:

Das Diagramm zeigt deutlich die Verbesserung nach der Erneuerung, bei der die Akustik GB Nonius + Sylomer® Unterdeckenabhänger verwendet wurden.

Bei Frequenzen über 800 Hz bestimmte die Flanke der Außenwand das Ergebnis. Um die Werte bei höheren Frequenzen zu verbessern wurde empfohlen eine Vorsatzschale einzubauen.
