AMC-SCHALLSCHUTZABHÄNGERN VOM TYP EP700+SYLOMER
Einleitung
Brettsperrholzkonstruktionen (Cross-Laminated Timber, CLT) bestehen aus Schichten von Holzbrettern, die miteinander verleimt sind. Die Bretter jeder Lage sind senkrecht zu den angrenzenden Lagen ausgerichtet, so dass in beiden Richtungen ähnliche strukturelle Eigenschaften erzielt werden können.
Im Allgemeinen sind Holzkonstruktionen aufgrund ihrer geringeren Masse im Vergleich zu Betonkonstruktionen schwieriger schalltechnisch zu isolieren. Die Verwendung von großer Masse ist hier auch problematisch. Über die elastisch entkoppelte doppelschalige Bauweise, welche speziell tieffrequent abgestimmt wurde, kann man dennoch eine sehr hohe Schalldämmung auch ohne Verwendung von großer Masse erzielen.
Es wurden verschiedene Aufbauten mit unterschiedlichen Konfigurationen für den Bodenbelag, die CLT Decke und die abgehängte Unterdecke gemessen.

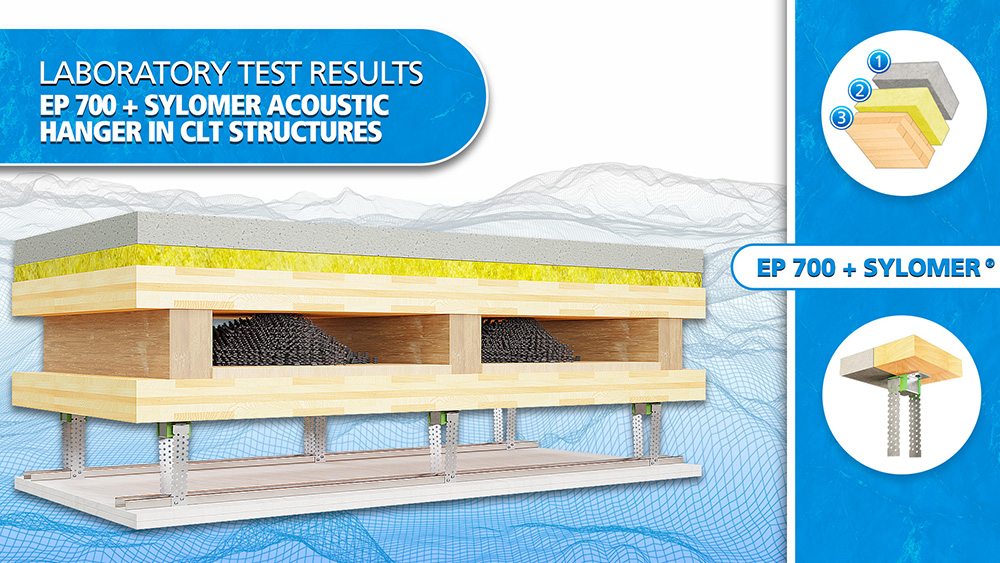

Der getestete AMC-Schallschutzabhänger:
Akustik EP 700 + SYLOMER
Der AMC-Schallschutzabhänger vom Typ EP 700 + Sylomer ist ein schalltechnisch optimierter Unterdeckenabhänger, welcher speziell bei Holzdecken verwendet wird. Der Schallschutzabhänger wird in vier verschiedenen Sylomer Typen hergestellt, womit sich vier Lastklassen ergeben (15,30,50 und 75, jeweils das Limit in kg). Bei optimaler Auslastung ergibt sich eine Eigenfrequenz im Bereich von ca. 8Hz. Damit erreicht man eine Schalldämmung bis in sehr geringe Frequenzbereiche deutlich unter 100Hz.
Die Ergebnisse der Schallmessungen
Testaufbau
Die Decke bei dieser Messung hatte eine Fläche von 5x4m (20m²). Die Schallschutzabhänger Typ EP 700 + Sylomer wurden über die Fläche entsprechend einer optimalen Auslastung verteilt und daran zwei Lagern GKP mit 12,5mm Stärke befestigt. Der lichte Hohlraum betrug 100mm.
Testbedingungen
- Zone de test: 20m2
- Fläche der Unterdecke: 20m2
- Belastung pro Abhänger: 8.6kg
- Rel. Feutchtigkeit: 51 - 54 %
- Luftdruck im Empfangsraum: 950 - 956 kPa
- Lufttemperatur: 17.5 - 20°C
- Volumen des Emissionsraums: 52m3
- Volumen des Emissionsraums: 59m3
Gemessene Aufbauten
Nachstehend zeigen wir die verschiedenen Aufbauten, welche gemessen wurden, als auch die Ergebnisse im Trittschall und im Luftschall.
| Schema | Beschreibung | |
|---|---|---|
| Abgehängte Decke Fall 1 |
|
|
| Abgehängte Decke Fall 2 |
|
|
| Abgehängte Decke Fall 3 |
|
|
| Abgehängte Decke Fall 4 |
|
|
| Abgehängte Decke Fall 5 |
|
|
| Abgehängte Decke Fall 6 |
|
|
| Abgehängte Decke Fall 7 |
|
|
| Abgehängte Decke Fall 8 |
|
|
Ergebnisse
Nachstehend werden die Ergebnisse der Schallmessungen im Trittschall als auch in der Luftschalldämmung gezeigt.
| FALL 1 | |||
|---|---|---|---|
|
|
|
||
| Ergebnisse Trittschallpegel – berechnet nach Standard ISO 10140-3 | Ergebnisse Schalldämmmaß - berechnet nach Standard ISO 10140-2 | ||
|
|
||
| Ln,w: 36 dB | IIC 74 | Rw: 84,6 dB | STC 84 |
| Test Report (PDF) | Test Report (PDF) | ||
| Ergebnisse des maximalen Aufprallgeräuschpegels (Gummiball) - berechnet gemäß ISO 10140-3 | |||
|
|||
| Li,Fmax: 39 dB | IIC 71 | Test Report(PDF) | |
| Geschätzte Eigenfrequenz: 11,8Hz | |||
| FALL 2 | |||
|---|---|---|---|
|
|
|
||
| Ergebnisse Trittschallpegel – berechnet nach Standard ISO 10140-3 | Ergebnisse Schalldämmmaß - berechnet nach Standard ISO 10140-2 | ||
|
|
||
| Ln,w: 35,8 dB | IIC 74 | Rw: 85,8 dB | STC 85 |
| Test Report (PDF) | Test Report (PDF) | ||
| Ergebnisse des maximalen Aufprallgeräuschpegels (Gummiball) - berechnet gemäß ISO 10140-3 | |||
|
|||
| Li,Fmax: 40 dB | IIC 70 | Test Report(PDF) | |
| Geschätzte Eigenfrequenz: 11,8Hz | |||
| FALL 3 | |||
|---|---|---|---|
|
|
|
||
| Ergebnisse Trittschallpegel – berechnet nach Standard ISO 10140-3 | Ergebnisse Schalldämmmaß - berechnet nach Standard ISO 10140-2 | ||
|
|
||
| Ln,w: 37,7 dB | IIC 72 | Rw: 82,9 dB | STC 82 |
| Test Report (PDF) | Test Report (PDF) | ||
| Ergebnisse des maximalen Aufprallgeräuschpegels (Gummiball) - berechnet gemäß ISO 10140-3 | |||
|
|||
| Li,Fmax: 43 dB | IIC 67 | Test Report(PDF) | |
| Geschätzte Eigenfrequenz: 11,8Hz | |||
| FALL 4 | |||
|---|---|---|---|
|
|
|
||
| Ergebnisse Trittschallpegel – berechnet nach Standard ISO 10140-3 | Ergebnisse Schalldämmmaß - berechnet nach Standard ISO 10140-2 | ||
|
|
||
| Ln,w: 43,8 dB | IIC 66 | Rw: 75,8 dB | STC 75 |
| Test Report (PDF) | Test Report (PDF) | ||
| Ergebnisse des maximalen Aufprallgeräuschpegels (Gummiball) - berechnet gemäß ISO 10140-3 | |||
|
|||
| Li,Fmax: 44 dB | IIC 66 | Test Report(PDF) | |
| Geschätzte Eigenfrequenz: 11,8Hz | |||
| FALL 5 | |||
|---|---|---|---|
|
|
|
||
| Ergebnisse Trittschallpegel – berechnet nach Standard ISO 10140-3 | Ergebnisse Schalldämmmaß - berechnet nach Standard ISO 10140-2 | ||
|
|
||
| Ln,w: 46,9 dB | IIC 63 | Rw: 73,1 dB | STC 73 |
| Test Report (PDF) | Test Report (PDF) | ||
| Ergebnisse des maximalen Aufprallgeräuschpegels (Gummiball) - berechnet gemäß ISO 10140-3 | |||
|
|||
| Li,Fmax: 50 dB | IIC 60 | Test Report(PDF) | |
| Geschätzte Eigenfrequenz: 11,8Hz | |||
| FALL 6 | |||
|---|---|---|---|
|
|
|
||
| Ergebnisse Trittschallpegel – berechnet nach Standard ISO 10140-3 | Ergebnisse Schalldämmmaß - berechnet nach Standard ISO 10140-2 | ||
|
|
||
| Ln,w: 40,2 dB | IIC 70 | Rw: 78,9 dB | STC 78 |
| Test Report (PDF) | Test Report (PDF) | ||
| Ergebnisse des maximalen Aufprallgeräuschpegels (Gummiball) - berechnet gemäß ISO 10140-3 | |||
|
|||
| Li,Fmax: 47 dB | IIC 63 | Test Report(PDF) | |
| Geschätzte Eigenfrequenz: 11,8Hz | |||
| FALL 7 | |||
|---|---|---|---|
|
|
|
||
| Ergebnisse Trittschallpegel – berechnet nach Standard ISO 10140-3 | Ergebnisse Schalldämmmaß - berechnet nach Standard ISO 10140-2 | ||
|
|
||
| Ln,w: 38,9 dB | IIC 61 | Rw: 78,1 dB | STC 78 |
| Test Report (PDF) | Test Report (PDF) | ||
| Ergebnisse des maximalen Aufprallgeräuschpegels (Gummiball) - berechnet gemäß ISO 10140-3 | |||
|
|||
| Li,Fmax: 43 dB | IIC 67 | Test Report(PDF) | |
| Geschätzte Eigenfrequenz: 11,8Hz | |||
| FALL 8 | |||
|---|---|---|---|
|
|
|
||
| Ergebnisse Trittschallpegel – berechnet nach Standard ISO 10140-3 | Ergebnisse Schalldämmmaß - berechnet nach Standard | ||
|
|
||
| Ln,w: 42,2 dB | IIC 68 | Rw: 80,8 dB | STC 80 |
| Test Report (PDF) | Test Report (PDF) | ||
| Ergebnisse des maximalen Aufprallgeräuschpegels (Gummiball) - berechnet gemäß ISO 10140-3 | |||
|
|||
| Li,Fmax: 48 dB | IIC 62 | Test Report(PDF) | |
| Geschätzte Eigenfrequenz: 11,8Hz | |||
Bei Fragen zu den Produkten von AMC oder bei Bedarf an Unterstützung für Ihren Anwendungsfall können Sie jederzeit unsere Anwendungsingenieure kontaktieren.
