HOLZDECKE IFT ROSENHEIM, PROJEKT NAWARO AMC AKUSTIK+SYLOMER
Der Test (test X37) wurde an einer Decke durchgeführt, die folgende Kennwerte hatte:
- 50 mm Zementestrich mit 120 kg/m2 Gewicht
- 30 mm Trittschalldämmung mit 30 MN/m3 Steifigkeit und 5,2 kg/m2 Gewicht
- 2 x 30 mm Fermacell Wabenschüttung 89,3 kg/m2
- 22 mm Spanplatte mit 13,3kg/m2 Gewicht
- Holzbalken mit den Abmessungen 80mm x 220mm
- 140mm Hohlraum
- Deckenabhänger
- Kreuzlattung aus CD-Profilen eingeklipst,
- 2 x 12,5 mm Gipskartonplatten mit insgesamt 20,6 kg/m2 Gewicht
|
Die nachfolgende Messkurve zeigt die Trittschalldämmung der Akustik Super T-60 + Sylomer® 30 Type A Deckenabhänger gemäß DIN EN ISO 10140-3.
|
Es wurden unterschiedliche Deckenabhänger unter den gleichen Bedingungen getestet. Lediglich die Anzahl oder die Dicke der verwendeten Gipskartonplatte wurde angepasst. Zusammenfassend kam es zu folgenden Ergebnissen:
| Deckenabhänger | Gipskartonplatte | Hohlraum | Deckenabhänger | Ln,w (100Hz - 3150Hz) | IIC | CI,50-2500 | Real impact noise level including low frequencies |
|---|---|---|---|---|---|---|---|
| 1 | 1x 12,5mm | 27mm | - | 36 dB | 74 | 18 dB | 54 dB |
| 2 | 2x 12,5mm | 65mm | Deckenabhänger Wettbewerber | 32 dB | 78 | 14 dB | 46 dB |
| 3 | 2x 18mm | 65mm | Deckenabhänger Wettbewerber | 29 dB | 81 | 15 dB | 44 dB |
| 4 | 2x 12,5mm | 40mm | - | 32 dB | 78 | 19 dB | 51 dB |
| AMC Akustik + Sylomer® | 2x 12,5mm | 140mm | Deckenabhänger Akustik + Sylomer® | 30 dB | 80 | 10 dB | 40 dB |
Wenn man die Werte des Ln,w vergleicht sieht man dass die Konfiguration 3 die niedrigsten Werte erreicht. Der Einfluss tiefer Frequenzen und der Korrekturfaktor für die richtige Bewertung der Trittschalldämmung wird im nachfolgenden noch genauer betrachtet.
Ein weiterer Aspekt ist, dass bei der Konfiguration 3 eine höhere Masse zum Einsatz kam (18mm vs. 12,5mm GK Platten)
Die Ergebnisse stellen sich damit wie folgt dar:
|
Die Konfiguration 3 erscheint damit als die wirkungsvollste bei Betrachtung der Trittschalldämmung im Bereich von 100 bis 3150Hz, aber bei Berücksichtigung der tiefen Frequenzen unter 100Hz über den CI,50-2500 zeigen sich ein bedeutend abweichendes Ergebnis.
Die Akustik + Sylomer® Schallschutzabhänger zeigen eine herausragende Performance im Bereich tiefer Frequenzen. Bei Betrachtung über den CI,50-2500 sind die Ergebnisse mit den Akustik + Sylomer® Schallschutzabhängern mit Abstand am besten, sogar noch um 4dB besser als die Konfiguration 3 welche erheblich mehr Masse verwendet.
Wie sichtig ist die Berücksichtigung des CI,50-2500, also die Betrachtung von Frequenzen ab 50Hz?
Herr Andreas Rabold des IFT Rosenheim hat hierzu eine Studie mit dem Titel “Trittschalldämmung richtig bewerten” herausgegeben, mit der die Korrelation zwischen der Trittschalldämmung nach DIN EN ISO 717-2 und dem subjektiv wahrgenommenen Schallniveau bei Holzdecken betrachtet wurde.
Dabei wurden Vergleichsmessungen bei Anregung mit einem Norm-Hammerwerk gemäß DIN EN ISO 140-6 als auch bei dem Begehen der Fläche vorgenommen, wie in den nachfolgenden Abbildungen gezeigt:
|
|
| Ln,w Messung mit einem Norm-Hammerwerk | LAF max,n Messung bei Begehen der entsprechenden Fläche |
Die Anregung beim Begehen, bewertet über den LAF max,n, ,wurde über verschiedene Parametern reproduzierbar definiert. Der LAF max,n ist der A-bewertete und nachhallkorrigierte Trittschallpegel, welcher zur gerhörrichtigen Bewertung verwendet wurde.
In der nachfolgenden Abbildung zeigt die Ergebnisse der beiden Messverfahren (Ln,w in der Hochachse und LAF max,n in der Querachse).
|
Hierbei zeigt sich, dass nur eine sehr schwache Korrelation zwischen den beiden Trittschallpegelmaßen besteht. Beim Begehen erfolgt nahezu die gesamte Übertragung im Bereich unter 100Hz, bei Bewertung mit dem Ln,w gemäß DIN EN ISO 717-2 wird nur der Frequenzbereich von 100 bis 3150Hz herangezogen.
|

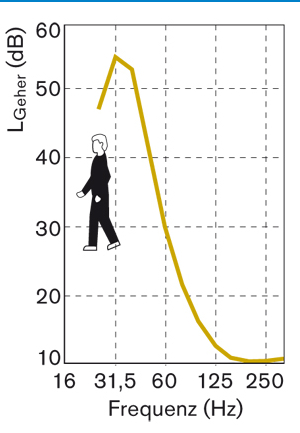

EDas Spektrum der Übertragung beim Begehen der Decke wird in der Abbildung rechts gezeigt. |
|
|
Dies verdeutlicht warum die Korrelation zwischen den beiden Bewertungsmaßen so gering ausfällt. |
|
Mit der Einführung des CI,50-2500 in der DIN EN ISO 717-2 wurde der schwachen Korrelation zwischen der realen Anregung beim Begehen und dem bewerteten Norm-Trittschallpegel begegnet.
Durch die Berücksichtigung des Frequenzbereichs unter 100Hz wurde die Korrelation deutlich verbessert, wie der nachfolgende Zusammenhang zwischen LAF max,n und dem Ln,w + CI,50-2500 zeigt:
|
Mit dem Ln,w + CI,50-2500 ist es möglich auch das subjektive Empfinden zur Bewertung für die Trittschalldämmung heranzuziehen.
Die Akustik + Sylomer® Schallschutzabhänger wurden auch in Bezug auf die Luftschalldämmung in zwei verschiedenen Konfigurationen getestet: eine davon (test X38) hatte den selben Aufbau wie oben beschrieben, bei der anderen (test X40) wurde der Zementestrich durch ein TE-Element Fermacell mit einem einer Masse von 30,4kg/m2 ersetzt und nur eine anstelle von zwei 30mm Wabenschüttungen verwendet. Die in den Versuchen ermittelten Kennlinien werden im Folgenden gezeigt:
|
|
Die Werte des Rw (bewertetes Schalldämmmaß) werden in der folgenden Tabelle gezeigt:
| Test | Rw (100Hz - 3150Hz) | STC |
|---|---|---|
| X38 | 82 dB | 83 |
| X40 | 81 dB | 82 |
