NEUE SCHALLMESSUNGEN MIT SCHALLSCHUTZABHÄNGER VOM TYP AMC AKUSTIK + SYLOMER® CHANNEL CLIPS BEI EINER HOLZBALKENDECKE
EINFÜHRUNG
Die Labortests wurden in einem Labor der Sound Research Laboratories (SRL) in Holbrook House, Sudbury, UK, durchgeführt.
Trittschall- und Luftschallmessungen werden mit verschiedenen Lösungen für abgehängte Decken (sowohl starr als auch elastisch) durchgeführt.
Im Allgemeinen sind Holzkonstruktionen aufgrund ihrer geringeren Masse im Vergleich zu Betonkonstruktionen schwieriger akustisch zu isolieren. Aus diesem Grund ist die richtige Auswahl der Maßnahmen zur Schalldämmung von entscheidender Bedeutung.

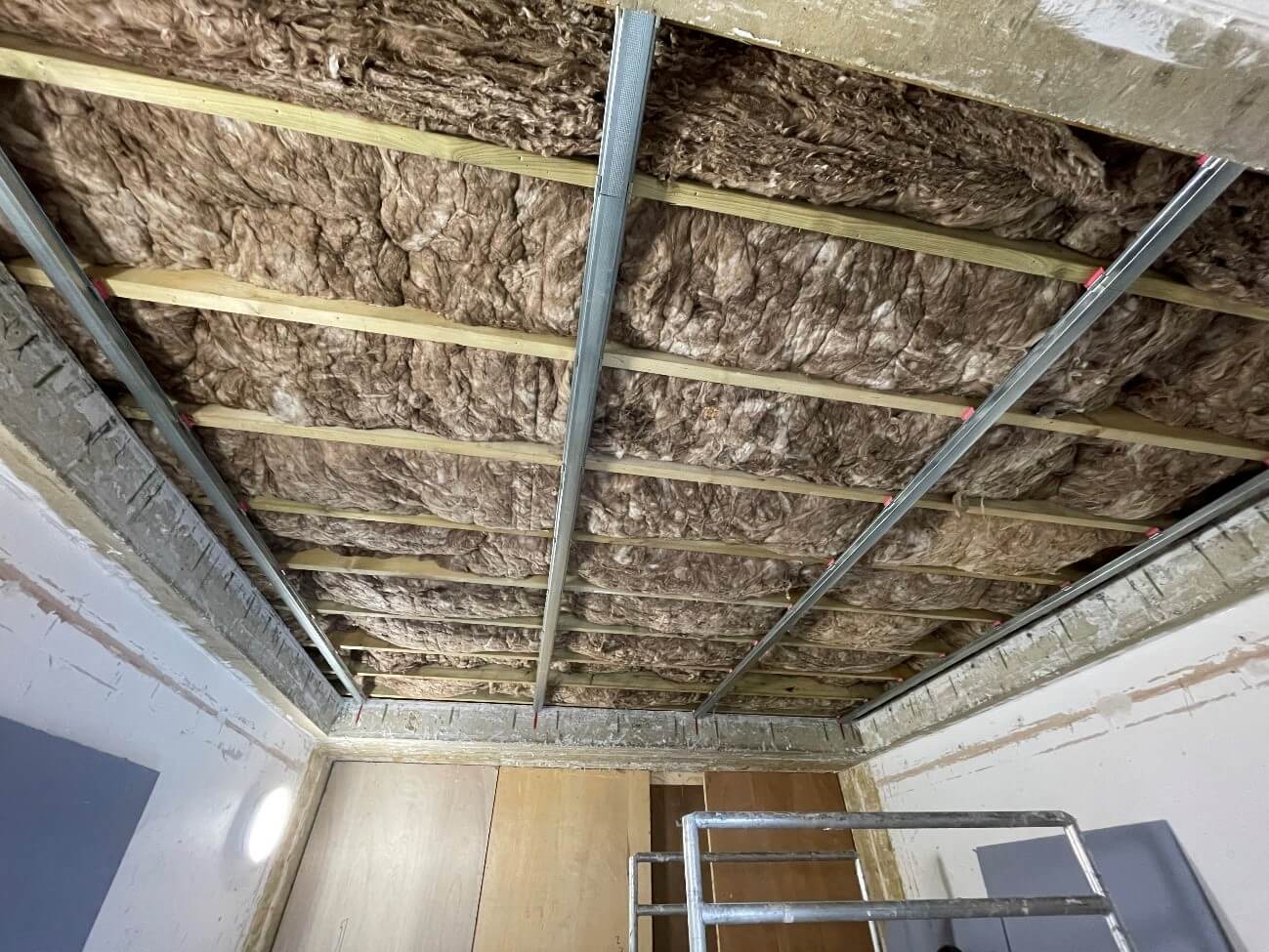

DIE GETESTETEN AUFBAUTEN:
- Es wurden verschiedene Konfigurationen mit folgenden zwei unterschiedlichen Deckenabhängungssystemen getestet:
- Starre Abhängung

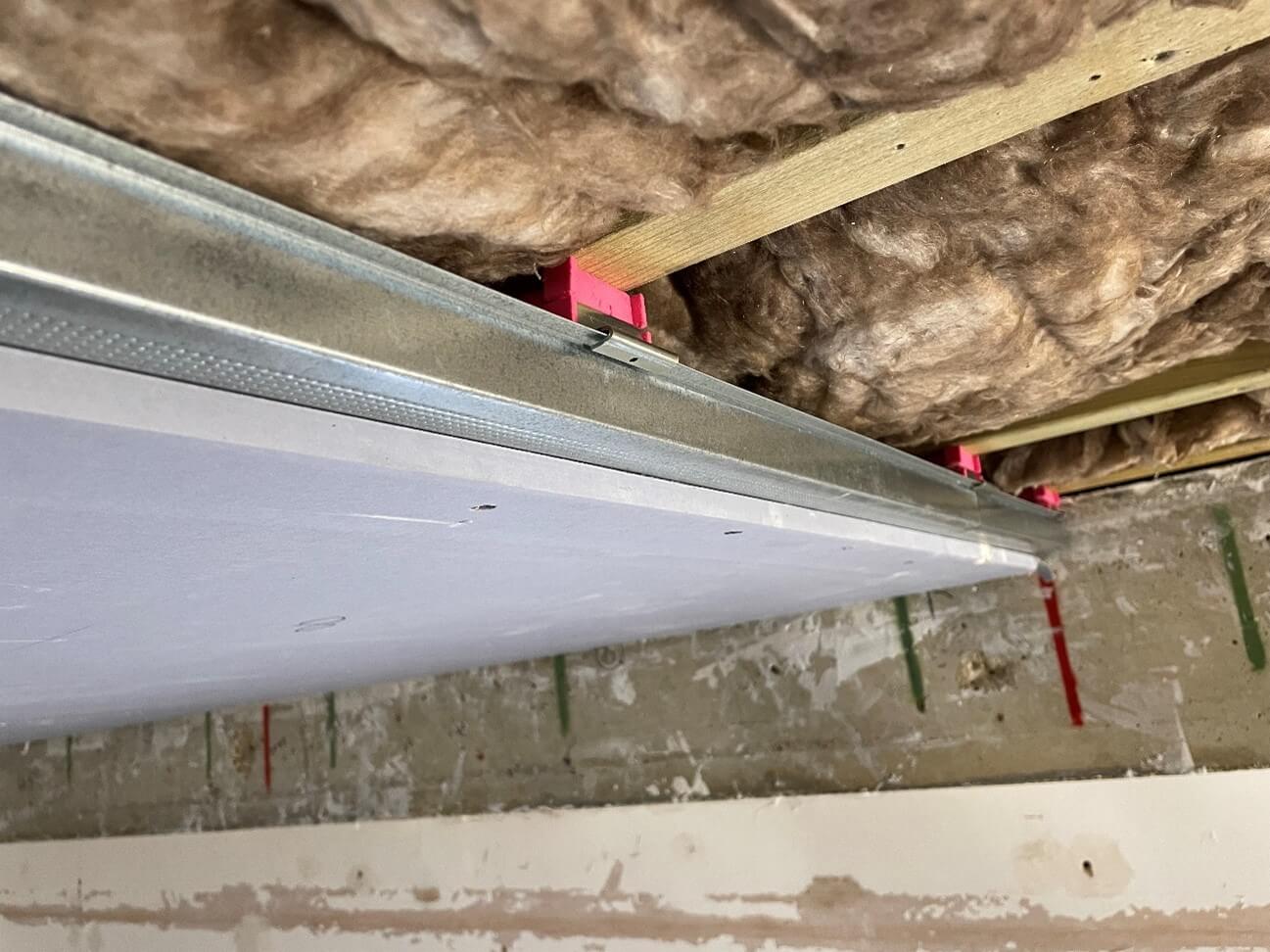

- Elastische Akustik + Sylomer® Channel Clip Abhängung
Bei allen Lösungen handelt es sich um kompakte Lösungen, die einen sehr geringen Verlust an Raumvolumen bedeuten.
Nachstehend sehen Sie die Aufbauten im Detail:
| Konfiguration | Aufbau | Beschreibung |
|---|---|---|

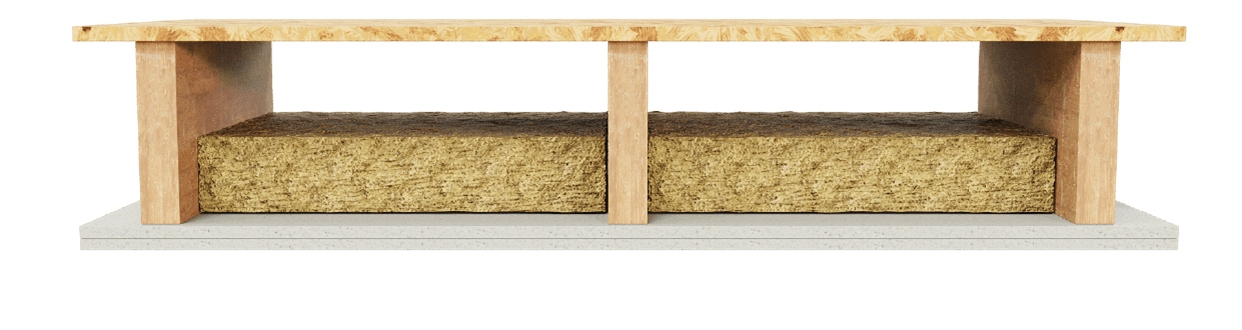

| A |
|
|

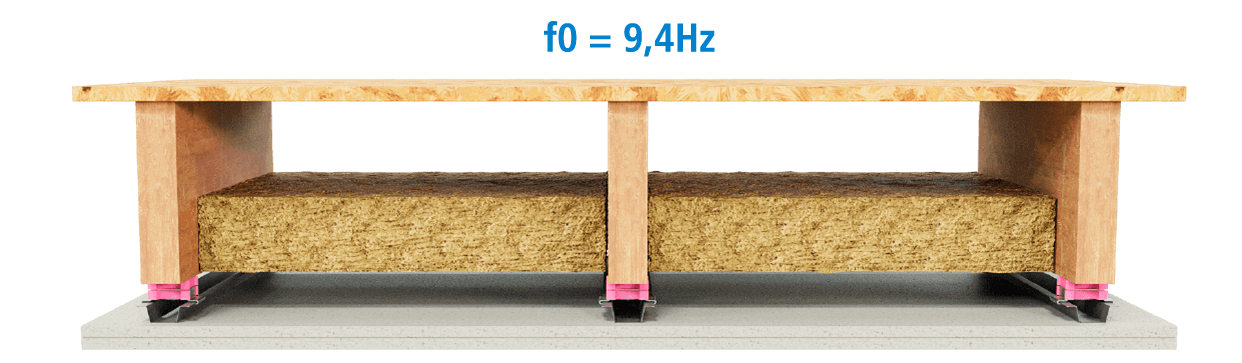

| C |
|
Eigenfrequenz: 9,4Hz |

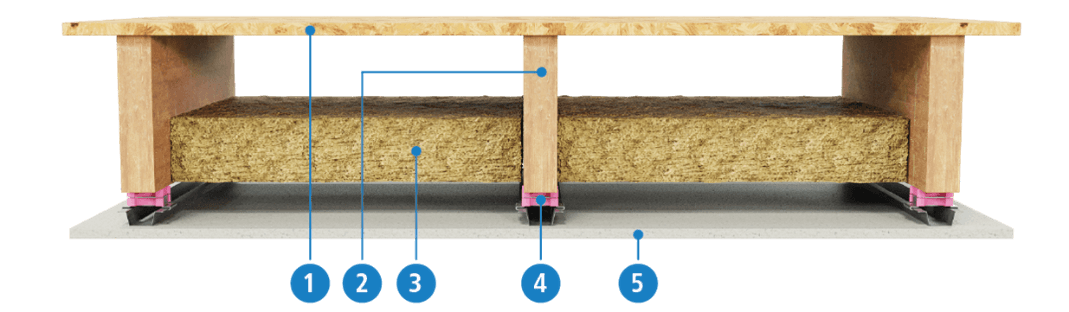

| D |
|

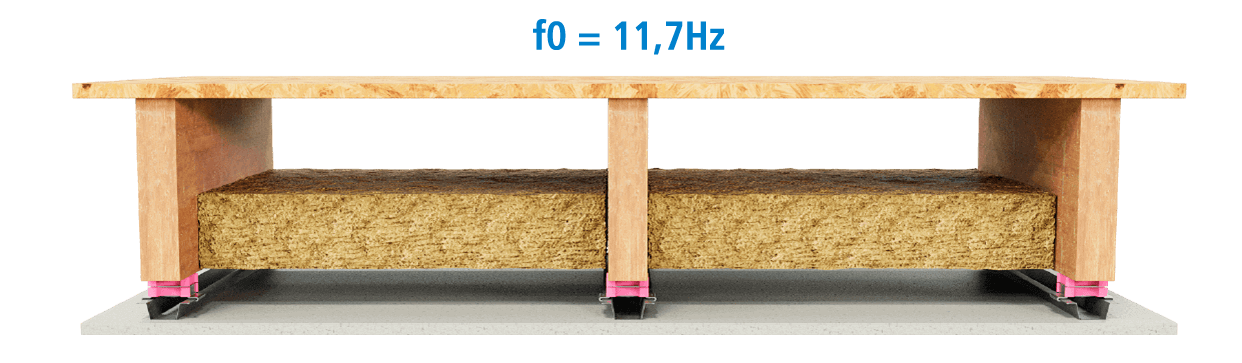

Eigenfrequenz: 11,7Hz |

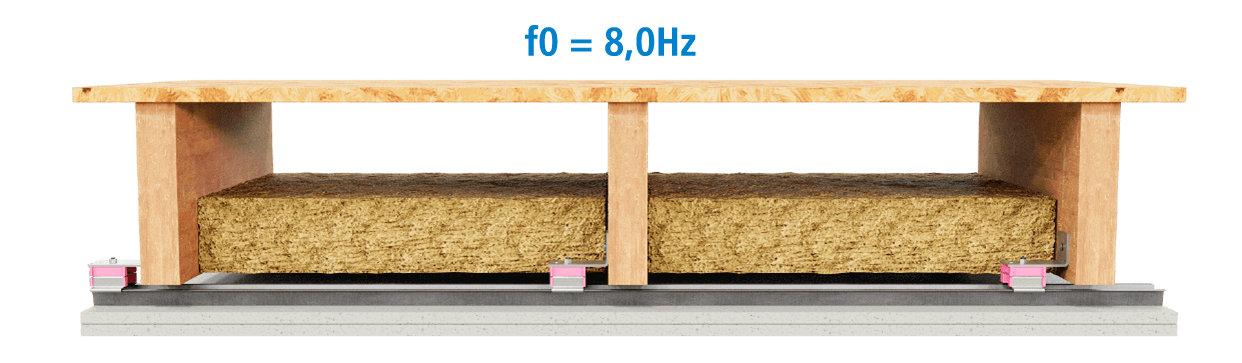

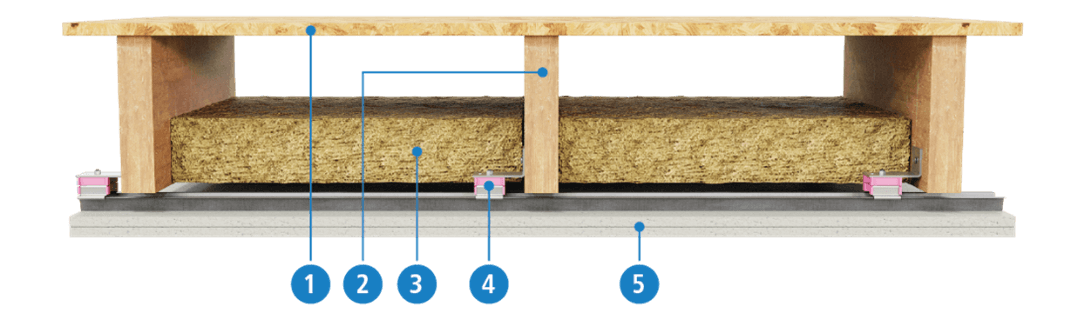

| E |
|
Eigenfrequenz: 8,0Hz |

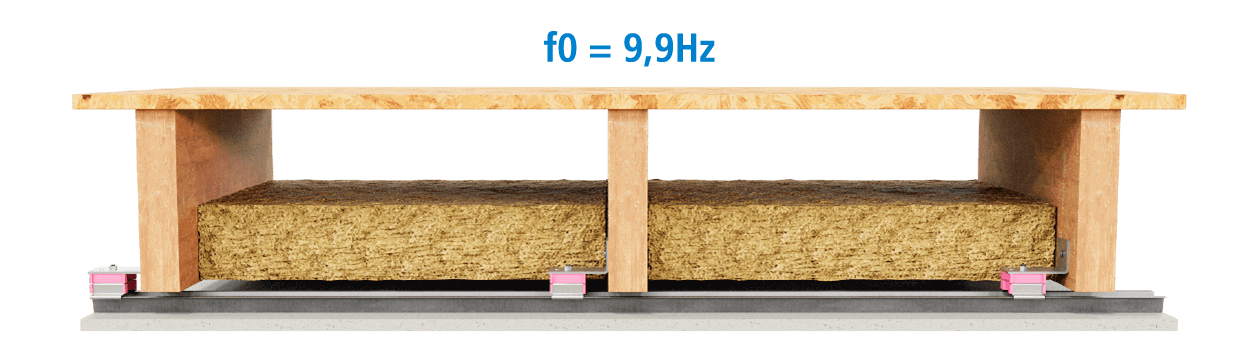

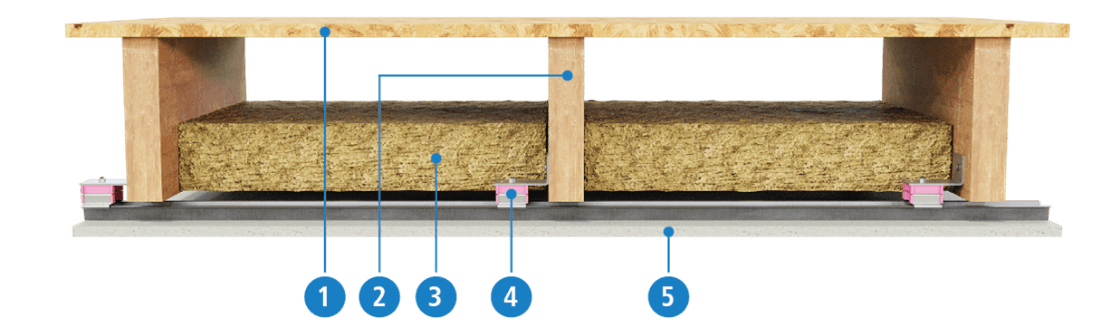

| F |
|
Eigenfrequenz: 9,9Hz |
Auf diese Weise kann die Performance der Schalldämmung einer mit verschiedenen Konfigurationen abgehängten Unterdecke miteinander verglichen werden. Die Ergebnisse der Schallmessungen mit den einzelnen Konfigurationen sind nachstehend aufgeführt:
| Konfiguration A | |||
|---|---|---|---|
|
|||
| Trittschallresultate – berechnet gemäß BS EN ISO 10140-3:2021 | Luftschallresultate - berechnet gemäß BS EN ISO 10140-2:2021 | ||
|
|
||
| Ln,w: 76 dB | IIC 34 | RW: 44 dB | STC 44 |
| Siehe Trittschallbericht Ln (PDF) | Siehe Luftschallbericht R (PDF) | ||
| Konfiguration C | |||
|---|---|---|---|
|
|||
| Trittschallresultate – berechnet gemäß BS EN ISO 10140-3:2021 | Luftschallresultate - berechnet gemäß BS EN ISO 10140-2:2021 | ||
|
|
||
| Ln,w: 56 dB | IIC 54 | RW: 63 dB | STC 64 |
| Siehe Trittschallbericht Ln (PDF) | Siehe Luftschallbericht R (PDF) | ||
| Konfiguration D | |||
|---|---|---|---|
|
|||
| Trittschallresultate – berechnet gemäß BS EN ISO 10140-3:2021 | Luftschallresultate - berechnet gemäß BS EN ISO 10140-2:2021 | ||
|
|
||
| Ln,w: 61 dB | IIC 49 | RW: 59 dB | STC 60 |
| Siehe Trittschallbericht Ln (PDF) | Siehe Luftschallbericht R (PDF) | ||
| Konfiguration E | |||
|---|---|---|---|
|
|||
| Trittschallresultate – berechnet gemäß BS EN ISO 10140-3:2021 | Luftschallresultate - berechnet gemäß BS EN ISO 10140-2:2021 | ||
|
|
||
| Ln,w: 57 dB | IIC 53 | RW: 63 dB | STC 64 |
| Siehe Trittschallbericht Ln (PDF) | Siehe Luftschallbericht R (PDF) | ||
| Konfiguration F | |||
|---|---|---|---|
|
|||
| Trittschallresultate – berechnet gemäß BS EN ISO 10140-3:2021 | Luftschallresultate - berechnet gemäß BS EN ISO 10140-2:2021 | ||
|
|
||
| Ln,w: 60 dB | IIC 50 | RW: 61 dB | STC 62 |
| Siehe Trittschallbericht Ln (PDF) | Siehe Luftschallbericht R (PDF) | ||
| ÜBERSICHT | |
|---|---|
|
|
Diese Ergebnisse zeigen deutlich, wie der Schallschutz in Holzdeckenkonstruktionen durch den Einsatz der Akustik + Sylomer® Channel Clips verbessert werden kann. Ein Vergleichsdiagramm der Ln,w- und Rw-Werte der Lösungen mit 2 Gipskartonplatten (um einen fairen Vergleich zu ermöglichen) ist unten dargestellt:
| Unterdecke mit 2x GIPSKARTONPLATTEN | |
|---|---|
|
|
Der Unterschied zwischen einer starr abgehängten Decke und einer elastisch abgehängten Decke ist sehr deutlich und erreicht Verbesserungen zwischen 17dB und 20dB beim Trittschallpegel und zwischen 17dB und 19dB bei der Luftschalldämmung.
Die Federschiene sorgt für eine erhebliche Verbesserung der Schalldämmung, während die Verwendung von Akustik + Sylomer® Channel Clips die Schalldämmung noch weiter optimiert.
Der Unterschied zwischen der Federschiene und den Akustik + Sylomer® Channel Clips ist besonders bei Frequenzen oberhalb von 800Hz-1000Hz spürbar, wo bei bestimmten Frequenzen Verbesserungen von bis zu 10dB zu verzeichnen sind.
Starr abgehängte Decken sind nicht in der Lage, die Schallschutzanforderungen von England, Wales und Schottland zu erfüllen.
Obwohl alle elastisch abgehängten Decken die in England und Wales geforderten Mindestpegel sowohl für Tritt- als auch für Luftschall erfüllen, sind die Anforderungen in Schottland anspruchsvoller, und die Lösung mit Federschiene, die 2x Gipskartonplatten abhängen (Konfiguration B), erfüllt die schottischen Anforderungen an den Trittschallpegel nicht (maximal zulässiger Pegel 56dB oder 58dB je nach Gebäudetyp). Die Lösungen mit Akustik + Sylomer® Channel Clips mit 2x Gipskartonplatten hingegen erfüllen die Anforderungen in allen Fällen
Diese Ergebnisse zeigen, wie effektiv eine Holzbalkenkonstruktion durch eine elastisch abgehängte Decke mit Akustik + Sylomer® Channel Clips bei minimalem Verlust an Wohnfläche akustisch entkoppelt werden kann.
Zögern Sie nicht, unsere Anwendungsingenieure czu kontaktieren.. Wir beraten Sie gerne zu Ihrem Anwendungsfall.
