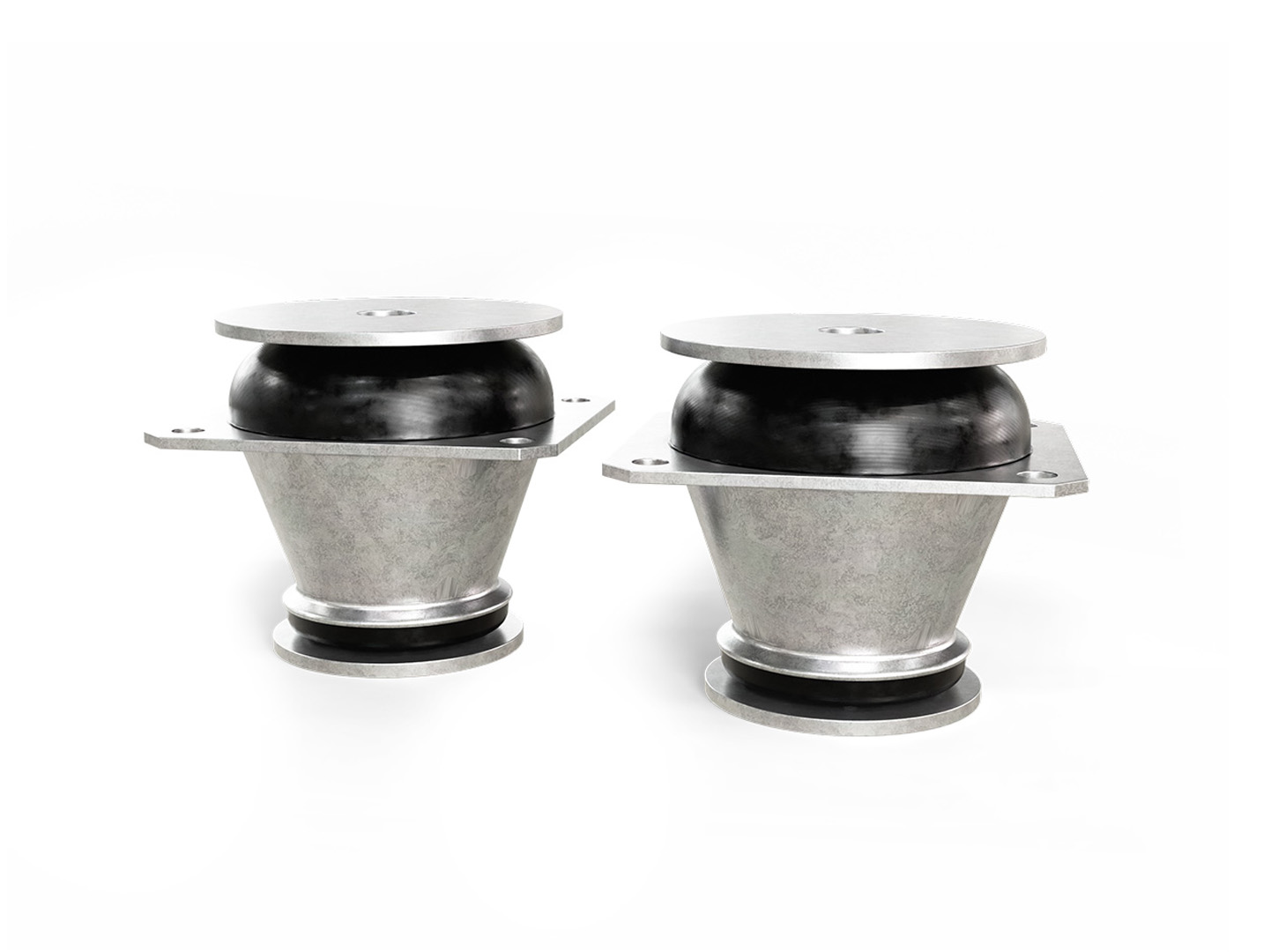

AMC MECANOCAUCHO® PRÄSENTIERT DIE NEUEN KONUSLAGER 67 UND 68
Die AMC MECANOCAUCHO® Konuslager 67 und 68 sind ideal für mobile Anwendungen mit Gewichten von 1500 bis 5000 kg, je nach Modell und Gummihärte.
Sie wurden als Versionen der Konuslager 38 und 39 mit höherer Belastungskapazität entworfen.
➜ Zum Konuslager 67 ➜ Zum Konuslager 68
TECHNISCHE MERKMALE

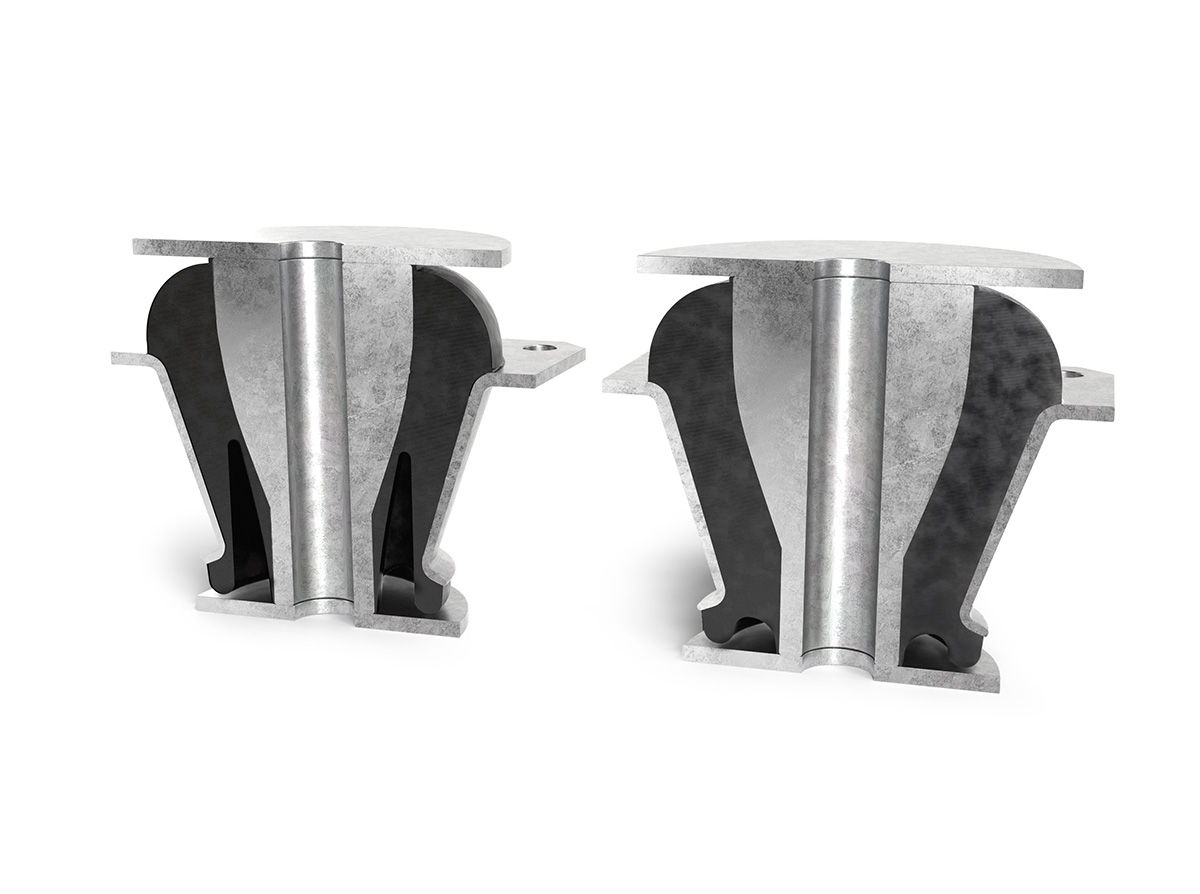

Das Design dieser Schwingungsdämpfer wurde mithilfe der FEM-Methode (Finite-Elemente-Methode) optimiert. Dieses Verfahren stellt sicher, dass die Spannungen in der Gummimischung gleichmäßig verteilt sind und über den gesamten Querschnitt des Schwingungsdämpfers innerhalb akzeptabler Grenzen liegen.
Diese Schwingungsdämpfer werden mit Unterlegscheiben geliefert, um die Bewegung in Druck- und Zugrichtung zu begrenzen. Wie bei allen AMC-MECANOCAUCHO Konuslagern wird die horizontale Stabilität durch die parallelen Flächen zwischen den äußeren und inneren Metallkomponenten gewährleistet.
Konuslager 67
Das Konuslager 67 hat zwei Aussparungen im Gummi. Dadurch ist dieser Schwingungsdämpfer in einer horizontalen Richtung flexibler als in der anderen.
Diese Eigenschaft ist besonders interessant für Anwendungen, bei denen eine geringere Steifigkeit in einer Richtung erforderlich ist – zum Beispiel bei Verbrennungsmotoren.
Wenn sie zur Lagerung von Verbrennungsmotoren verwendet werden, sollte ihre steifste radiale Richtung (X) parallel zur Kurbelwelle und ihre flexibelste radiale Richtung (Y) quer zur Kurbelwelle ausgerichtet sein.
Diese Installationsart ermöglicht eine höhere Schwingungsisolierung in der Richtung mit den größten Anregungen des Motors und bietet gleichzeitig mehr Stabilität in Längsrichtung.

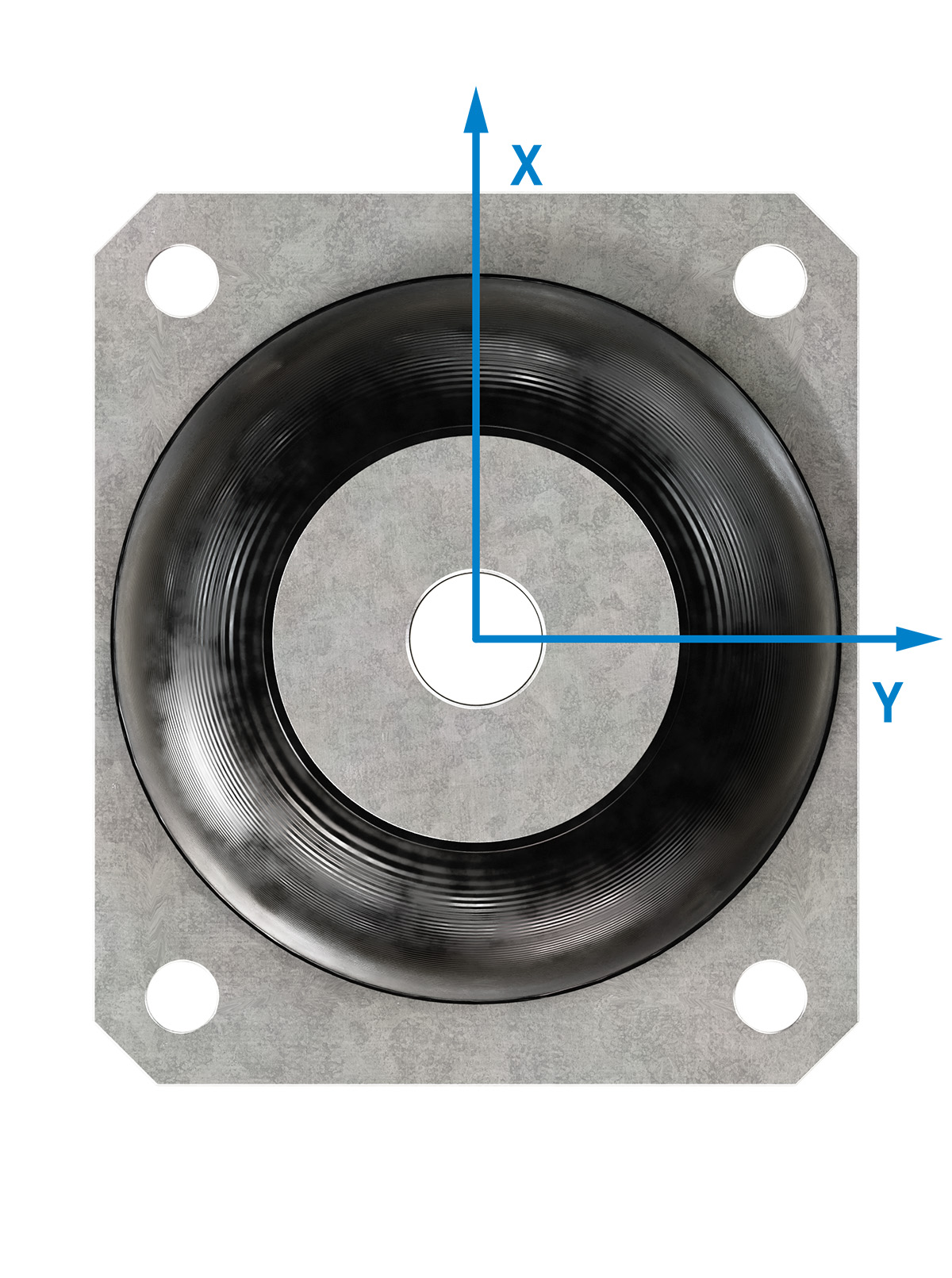

Hier ist das Konuslager 67 von unten ohne Unterlegscheibe zu sehen – die Aussparungen auf beiden Seiten in Y-Richtung sind deutlich erkennbar:
Unsere technische Abteilung kann Ihnen die Steifigkeiten mitteilen und die optimale Position der Aussparungen empfehlen.
Lebensdauer und Verhalten bei Überlastung
Das Gummi der AMC MECANOCAUCHO® Konuslager 67 und 68 ist sowohl mit den inneren als auch äußeren Metallteilen verklebt, was sie für hohe dynamische Belastungen geeignet macht und ihre Lebensdauer erhöht.
Die Federkennlinie dieser Konuslager ist progressiv, wodurch die Bewegung des gelagerten Systems bei Überlastung wirksam begrenzt wird.
ANWENDUNGEN
Diese Schwingungsdämpfer sind ideal für anspruchsvolle mobile Anwendungen wie landwirtschaftliche Fahrzeuge oder Baumaschinen.
Sie bieten optimale Stabilität und dämpfen gleichzeitig effektiv Stöße und Schwingungen.
