NEUE AMC-MECANOCAUCHO® EXZENTRISCHE BUCHSE Ø90 MM
AMC-MECANOCAUCHO® hat seine Produktpalette von exzentrischen Buchsen um eine neue Version mit einem äußeren Durchmesser von Ø90 mm erweitert. Dieses Produkt wurde für Anwendungen entworfen, bei denen niedrige Steifigkeit, seitliche Stabilität und Lebensdauer notwendig sind.

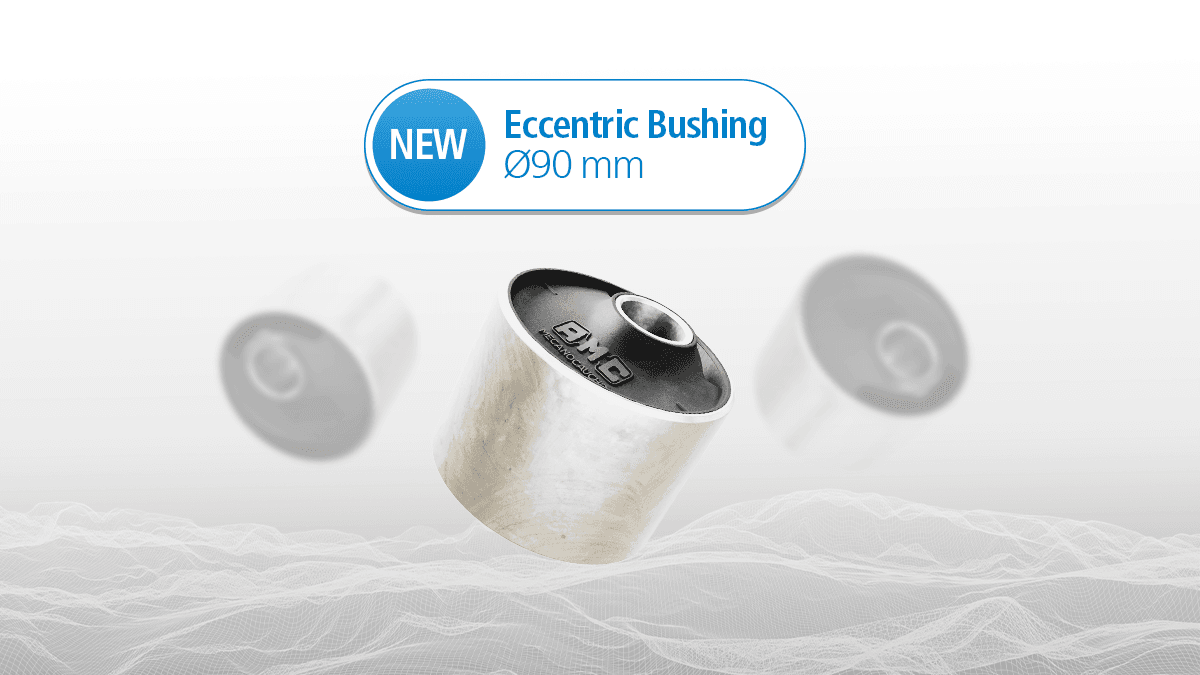

Neue exzentrische Buchse Ø90 mm
Was ist eine exzentrische Buchse?
Bei exzentrischen Buchsen sind die innere und äußere Metallbuchse nicht konzentrisch. Diese Geometrie bietet gute Isolierung in der Richtung der hauptdynamischen Belastungen und Stabilität in senkrechter Richtung. Diese asymmetrischen elastischen Eigenschaften sind ideal für Fälle, die verschiedene Steifigkeiten für jede Richtung und hohe strukturelle Widerstandsfähigkeit benötigen.
Technische Merkmale
Optimierte Schwingungsdämpfung: Die exzentrische Geometrie bietet gute Isolierung in den Zielrichtungen, während sie die Stabilität aufrechterhält.
Kompakt und robust: Das Produkt wurde für Umgebungen mit begrenztem Bauraum und hohen mechanischen Anforderungen entworfen.
Einfache Installation: Die zylindrische Form ist für eine einfache Presspassung mit minimalem Werkzeugeinsatz ausgelegt.
Zeichnung der neuen exzentrischen Buchse Ø90 mm:
Elastische Eigenschaften
Die elastischen Eigenschaften wurden unter quasistatischen Bedingungen gemessen.
• Federkennlinie
Die Grafik zeigt die Beziehung zwischen der angewandten statischen Belastung (in kg) und der Einfederung unter dieser Belastung (in mm). Die exzentrische Buchse Ø90 mm kann Einfederungen zwischen 1 mm und über 4 mm aufweisen, abhängig von der Belastung.
• Eigenfrequenz vs. Belastung
Die zweite Grafik zeigt die Eigenfrequenz der Buchse abhängig von der statischen Belastung. Die Eigenfrequenz liegt zwischen 7 Hz und 13 Hz, je nach statischer Belastung.
Diese Eigenschaften machen die AMC-MECANOCAUCHO® exzentrische Buchse Ø90 mm zu einer ausgewogenen Lösung für schwingungsempfindliche Systeme, die eine richtungsabhängige Schwingungsdämpfung und strukturelle Stabilität erfordern.
Typische Anwendungen für exzentrische Buchsen
Die AMC-MECANOCAUCHO® exzentrische Buchse Ø90 mm ist geeignet für:
Kippbare Kabinenlagerungen, bei denen Flexibilität in der Drehbewegung am Drehpunkt erforderlich ist, ohne die Seitenstabilität zu beeinträchtigen.
Aufhängungsarme, insbesondere in mobilen Offroad-Geräten oder Baumaschinen, die eine kontrollierte Bewegung und Schwingungsdämpfung erfordern.
Wenn Sie 3D-Modelle, technische Zeichnungen oder weitere Testdaten dieser Lager erhalten möchten, kontaktieren Sie unsere technische Abteilung.
