SCHWINGUNGSENTKOPPELUNG UND SCHALLDÄMMUNG EINES NEUEN BÜROGEBÄUDES DER FA. ACCIONA IN HOLZBAU IN MADRID

Innenansicht des neuen Bürogebäudes von Acciona in Madrid.

Das Gebäude befindet sich auf einem Grundstück in der Nähe von oberirdischen S-Bahnen und einer unterirdischen U-Bahn-Linie, die Vibrationen und Schwingungen auf das Gebäude übertragen.

GESCHICHTE DES GEBÄUDES

Dieses historische Industriegebäude wurde von Luis de Landecho entworfen und 1905 für die ursprüngliche Nutzung als Maschinenhalle der Cerro de la Plata Industrial Gasification Company erbaut.

Das Gebäude befindet sich in der Calle Ombú in Madrid, in der Nähe der Calle Méndez Álvaro und gegenüber dem Einkaufszentrum Corte Inglés.

INFORMATIONEN ZU DEM PROJEKT

Acciona erwarb 2017 das nicht mehr genutzte Gebäude von Naturgy, um ein nachhaltiges Bauprojekt zu verwirklichen, das den Hauptsitz der Firma mit mehr als 10.000 m2 Bürofläche bilden wird.

Das nachhaltige Projekt besteht aus den folgenden Maßnahmen:

• Erhaltung von mehr als 10.000 Tonnen Mauerwerk der Außenstruktur

• Sanierung der Gebäudehülle

• Bau einer nachhaltigen Innenstruktur aus Holz aus lokalen Wäldern, was mehr als 1.000 Tonnen CO2 einsparen wird und sowohl recycelbar als auch austauschbar ist

• Ein zentrales Oberlicht, das natürliches Licht in das Innere des Gebäudes bringt und mit Siliziumplatten ausgestattet ist, die Strom erzeugen

• Ein 10 000 m2 großer Park, der an das Gebäude angrenzt, mit 300 Bäumen einheimischer Arten, Arbeitsplätzen im Freien und informellen Begegnungszonen

Das Gebäude befindet sich auf einem Grundstück in der Nähe von S- und U-Bahn Linien, die Vibrationen und Schwingungen auf das Gebäude übertragen.

La Margarida Acoustic Engineering hat die Schwingungen im Inneren des Gebäudes gemessen, und obwohl der gesetzlich festgelegte maximale Schwingungsimmissionspegel 79 dB-s beträgt und damit dem Königlichen Erlass 1367/2007 entspricht, der einen Höchstwert von 84 dB-s in Büros festlegt, beschließt der Bauherr, die Holzstruktur im Inneren des Gebäudes zu isolieren, um einen guten Komfort für die Büronutzer zu gewährleisten.

AMC-MECANOCAUCHO® führt in Zusammenarbeit mit dem Unternehmen VSL eine Betrachtung durch, die auf den vom Architekturbüro erhobenen Lasten, der Auflagefläche der Holzstruktur sowie auf den vom bereits erwähnten Akustikbüro durchgeführten Schwingungsmessungen basiert.

Darauffolgend wurden die zu verwendenden Elastomere wie folgt bestimmt:

• Berechnung der Sylomer/Sylodyn Typen, welche die erforderliche Lastkapazität besitzen

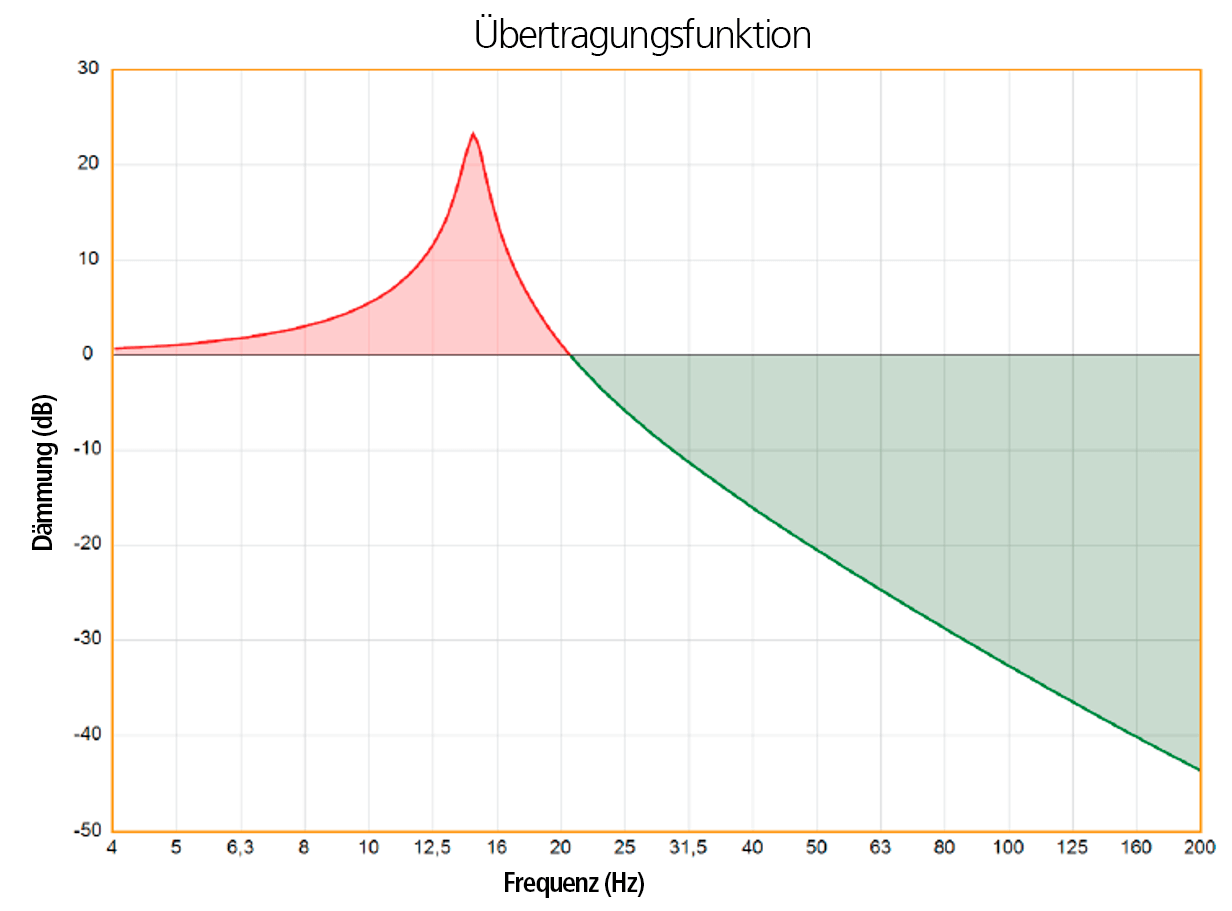

• Bestimmung der Sylomer/Sylodyn Typen, welche an jeder Stelle erforderlich sind, um die gewünschte Eigenfrequenz und damit Schwingungsentkoppelung zu erreichen

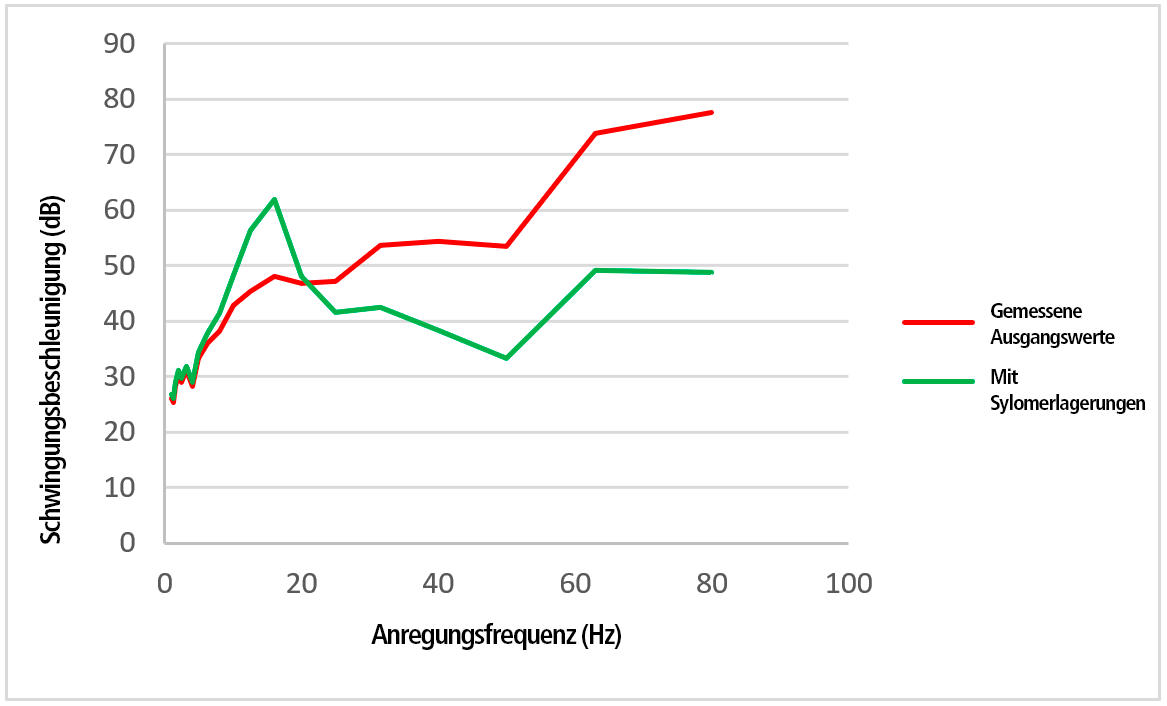

• Als Ergebnis wird ein maximaler Restschwingungspegel von 67 dB geschätzt, was einer Isolierung von 12 dB entspricht.

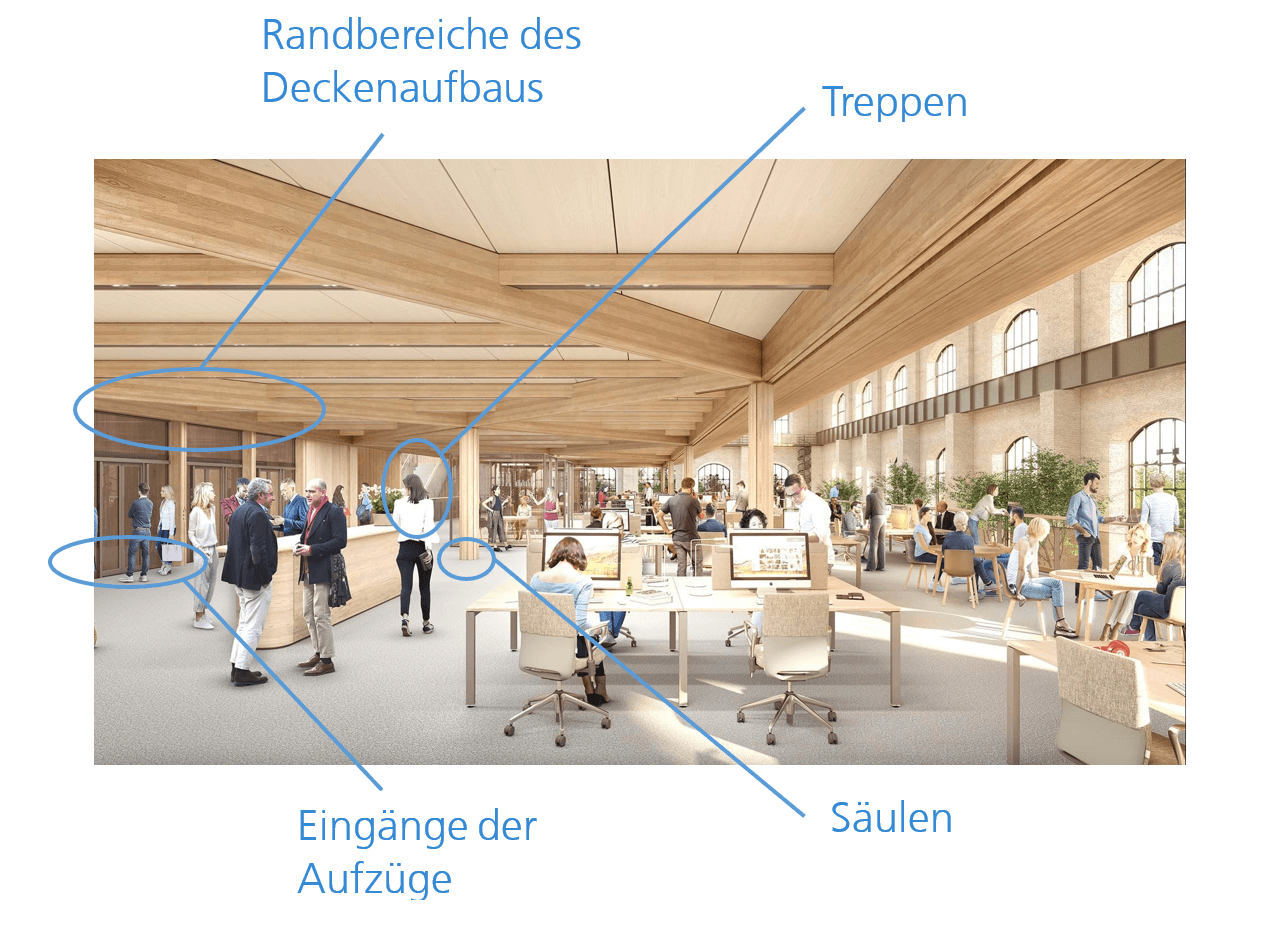

BEREICHE DER SCHWINGUNGSENTKOPPELUNG UND SCHALLDÄMMUNG

AMC-MECANOCAUCHO® bestimmt jede Sylomer/Sylodyn Unterlage und jeden Streifen einzeln und gruppiert sie je nach Anwendungsort, um den Einbau an dem richtigen Platz zu erleichtern.

Aufzüge

Treppen

Säulen

Randbereiche des Deckenaufbaus

AMC-MECANOCAUCHO® ist Hersteller eines breiten Sortiments an industrieller Schwingungstechnik als auch von Produkten zur Schwingungsentkoppelung und Schalldämmung in der Bauakustik. Dazu beraten wir unsere Kunden über ein Team von Anwendungsingenieuren. Bitte zögern Sie nicht, unsere technische Abteilung zu kontaktieren, wenn Sie Hilfe zu Ihrem Anwendungsfall benötigen.
