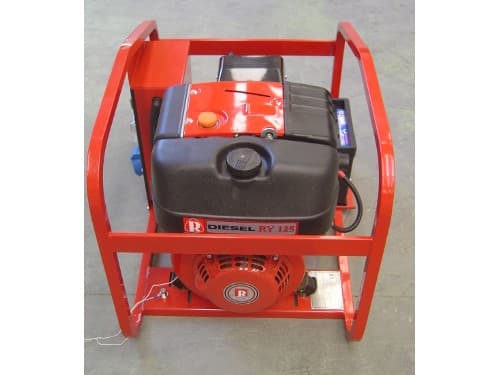

Die AMC-MECANOCAUCHO® Generatorlager Typ V wurden speziell für die Schwingungsisolierung von Generatoraggregaten, Motoren und rotierenden Maschinen entwickelt, bei denen eine hohe Elastizität bei gleichzeitig guter Stabilität erforderlich ist.

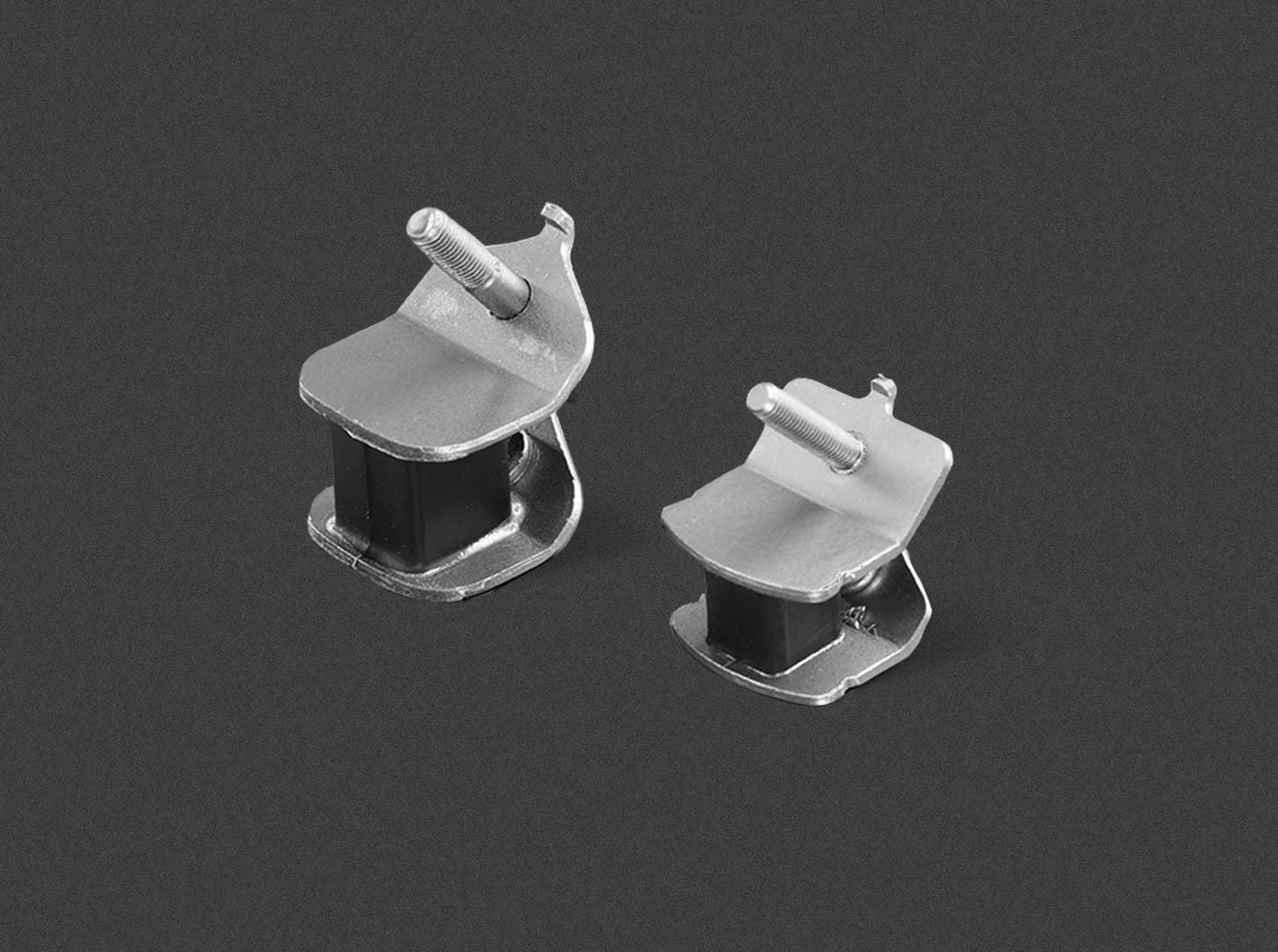

Die Konstruktion besteht aus zwei symmetrisch V-förmig angeordneten Elastomerelementen. Durch diese Geometrie wird das Elastomer auf Druck und Schub beansprucht. Dadurch werden eine geringe vertikale Steifigkeit und eine niedrige Eigenfrequenz erreicht, die eine wirksame Isolierung der von der Maschine erzeugten Schwingungen ermöglichen.
Die symmetrische Anordnung der Elastomerelemente sorgt gleichzeitig für eine gute Seitenstabilität und hilft, die Bewegungen der gelagerten Maschine beim Anfahren, Abstellen und bei transienten dynamischen Belastungen zu kontrollieren.
Durch die Kombination aus hoher Elastizität, niedriger Eigenfrequenz und guter Stabilität eignen sich die Generatorlager Typ V besonders für Generatoraggregate und Motoren mit niedrigen und mittleren Drehzahlen, bei denen eine hohe Schwingungsisolierung erforderlich ist.
Der Schwingungsdämpfer Generatorlager Typ V ermöglicht niedrigere Eigenfrequenzen, als sie normalerweise bei dem Einsatz von zylindrischen Dämpfern erreicht werden. Durch die gewinkelten Metallteile wird da Elastomer vorwiegend in Scherung belastet, was in einer geringen axialen Steifigkeit resultiert.

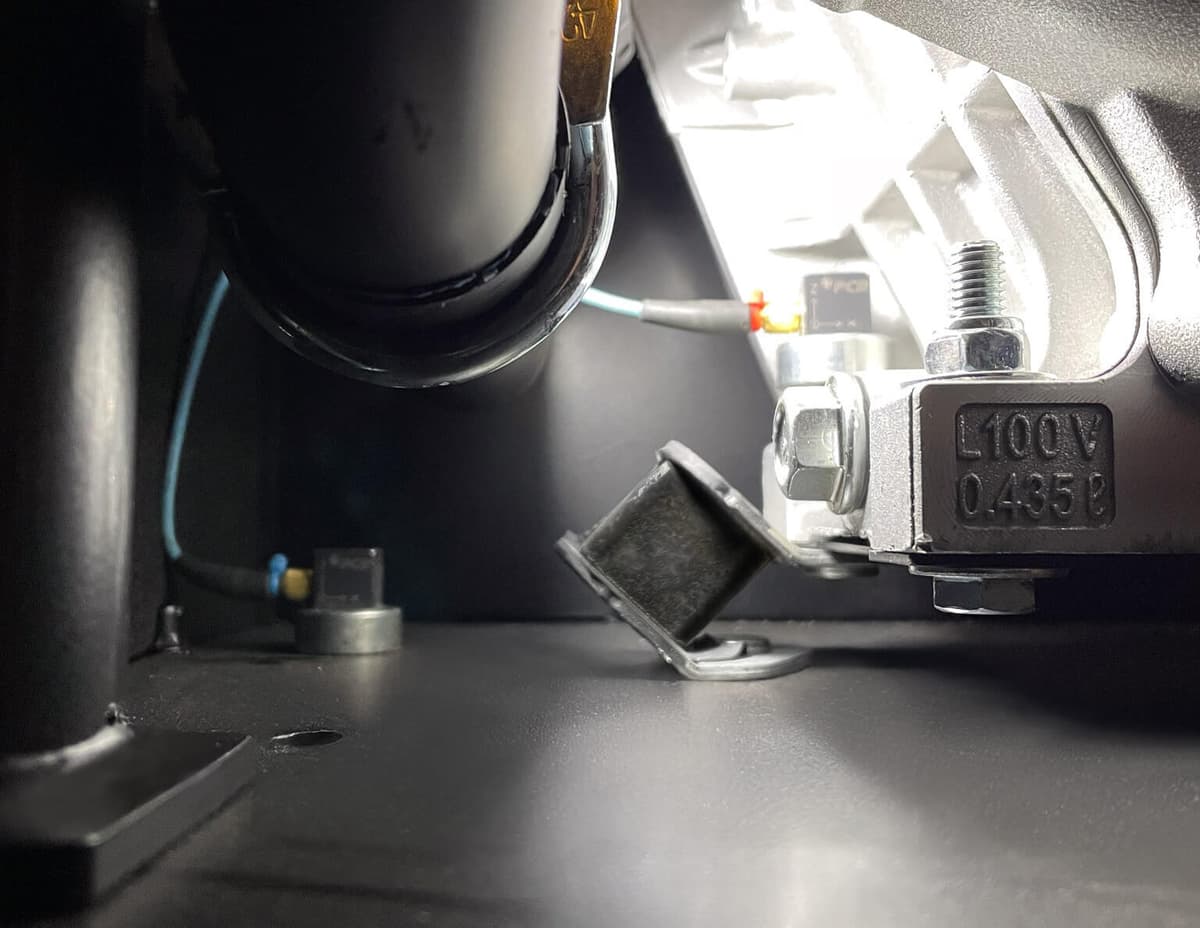

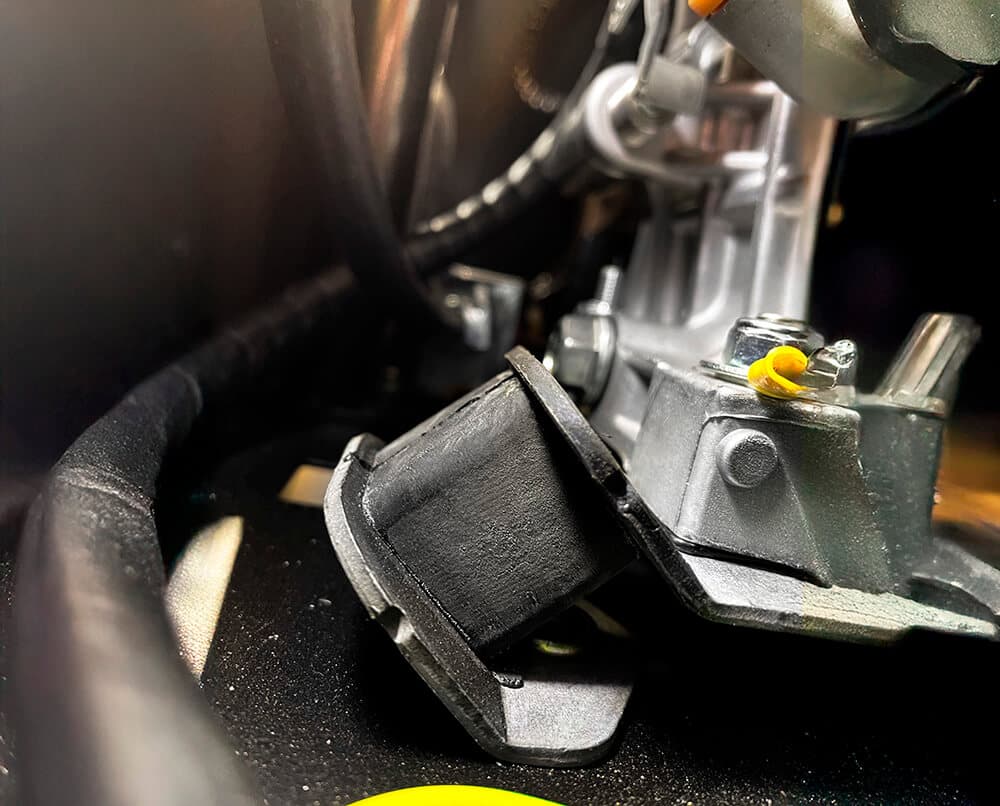

Durch eine paarweise Installation auf gegenüberliegenden Seiten erhält das System eine zusätzliche Stabilisierung (Belastungsachse in Richtung des Schwerpunkts des gelagerten Objekts).
Die Länge der Gewinde kann auf Anfrage angepasst werden. Die an den Metallplatten integrierten Nasen dienen als Verdrehsicherung bei der Montage, hierfür muss eine entsprechende Bohrung in der Aufnahmestelle integriert werden.
Dieser Schwingungsdämpfer ist nicht ausreißsicher.
