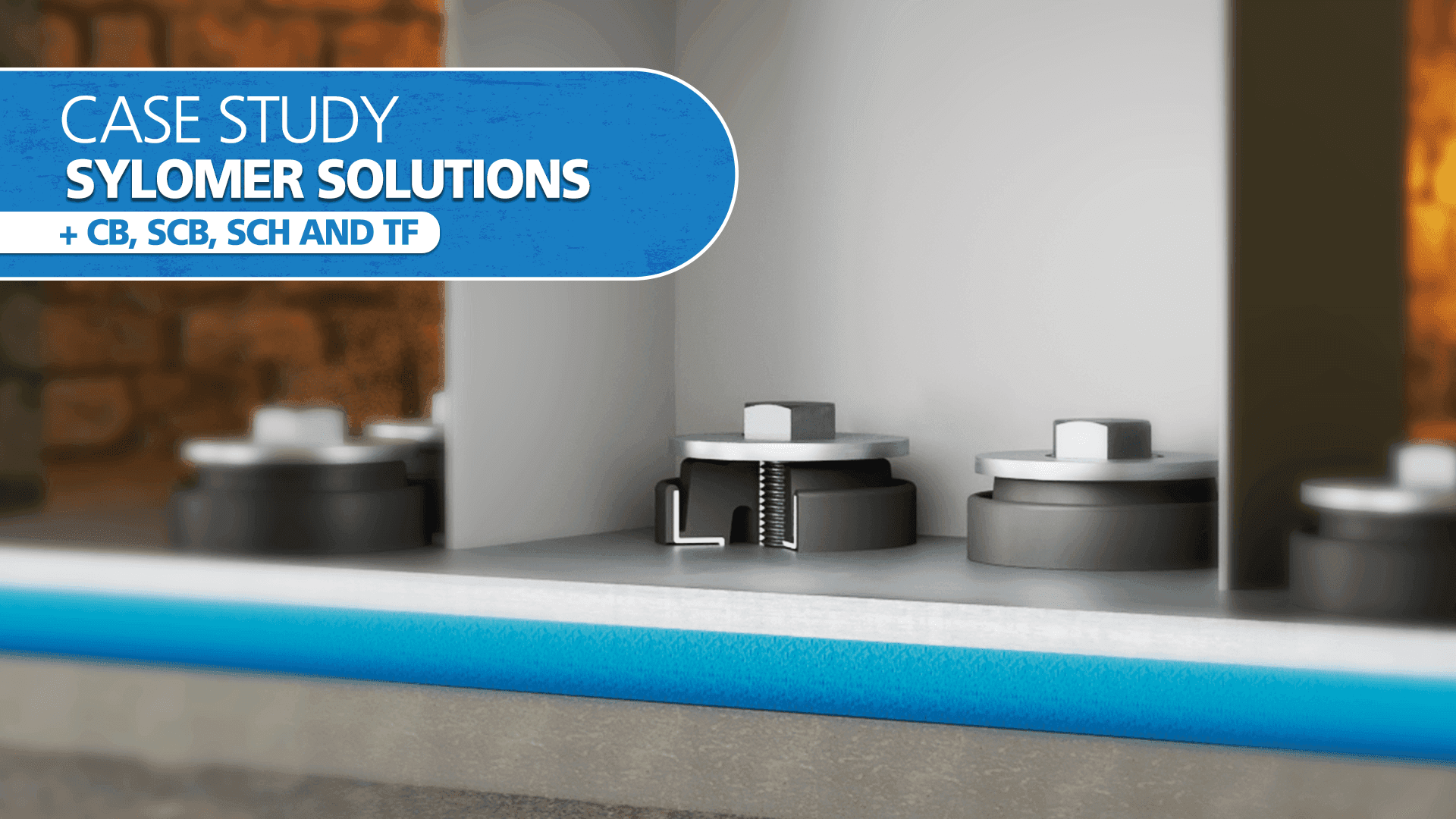

DÉCOUPLAGE DES FIXATIONS BOULONNÉES À L’AIDE DES SUPPORTS SYLOMER + CB, SCB, SCH ET TF

Ces types de joints sont fixés avec des boulons ou des tiges filetées qui sont faites de matériaux qui transmettent des vibrations où des ponts acoustiques sont générés. Un exemple ci-dessous est montré sur l’image de droite à travers lequel toutes les vibrations continuent d’être transmises.

Par conséquent, tout matériau introduit entre les différents composants à assembler devient inefficace et ne répond pas à l’objectif d’isolation vibratoire.

Dans tous les joints boulonnés, le boulon est en contact avec:

• Base ou structure inférieure à laquelle vous souhaitez attacher un autre élément.
• Élément que vous souhaitez attacher à la base.
• Rondelles et écrous pour faire l’union correctement.

Pour s’assurer que le matériau isolant remplit sa fonction, AMC MECANOCAUCHO® dispose des options d’isolateur suivantes :

• Sylomer + CB
• Sylomer + SCB
• Sylomer + SCH
• Sylomer + TF

Avec ces solutions, il est possible de réaliser le joint boulonné sans que le boulon ou la tige filetée ne puisse entrer en contact avec la structure de base de fixation.

Sur l’image ci-dessous, un exemple est montré en utilisant Sylomer et un support SCB dans l’assemblage.

SYLOMER + CB

La première solution serait d’utiliser le Sylomer + CB. Un seul support CB est utilisé pour cette connexion (généralement ils seraient installés par paires) car sa fonction n’est pas de supporter les charges attendues du système. La seule fonction du CB est de découpler la vis de l’élément à assembler. La charge est prise par la couche Sylomer.

De plus, la conception AMC MECANOCAUCHO® comprend une bague métallique qui se trouve entre le support CB et la base. La fonction de cette bague est de limiter le couple de serrage qui est donné au joint boulonné. Grâce à cela, la surcharge du Sylomer est évitée très facilement, ce qui simplifie et accélère le montage.

Sur l’image ci-dessous, vous pouvez voir les éléments qui le composent.

SYLOMER + SCB

La solution comprend des montures Sylomer + SCB. Un support SCB est utilisé pour ce joint, sa fonction n’est pas de supporter les charges attendues du système. La seule fonction du SCB est de découpler la vis de l’élément à assembler. La charge est prise par la couche Sylomer.

De plus, la conception AMC MECANOCAUCHO® comprend une bague métallique qui se trouve entre le plot SCB et la base. La fonction de cette bague est de limiter le couple de serrage qui est donné au joint boulonné. Grâce à cela, la surcharge du Sylomer est évitée très facilement, ce qui simplifie et accélère le montage.

Sur l’image ci-dessous, vous pouvez voir les éléments qui le composent.

SYLOMER + SCH

La solution comprend Sylomer + SCH. Il est utilisé sans la rondelle en caoutchouc car sa fonction n’est pas de supporter des charges attendues du système. La seule fonction du SCH est de découpler la vis de l’élément à assembler. La charge est prise par la couche Sylomer.

De plus, la conception AMC MECANOCAUCHO® comprend une bague métallique qui se trouve entre le plot SCH et la base. La fonction de cette bague est de limiter le couple de serrage qui est donné au joint boulonné. Grâce à cela, la surcharge du Sylomer est évitée très facilement, ce qui simplifie et accélère le montage. Dans ce cas-là, une plus grande épaisseur de Sylomer est nécessaire par rapport aux autres cas en raison de la longueur du support.

Sur l’image ci-dessous, vous pouvez voir les éléments qui le composent.

SYLOMER + TF

La solution est composée par le Sylomer + TF. Un seul support TF est utilisé pour cette connexion (généralement ils seraient installés par paires) car sa fonction n’est pas de supporter des charges attendues du système. La seule fonction du TF est de découpler la vis de l’élément à assembler. La charge est prise par la couche Sylomer.

De plus, la conception AMC MECANOCAUCHO® comprend une bague métallique qui se trouve entre le plot TF et la base. La fonction de cette bague est de limiter le couple de serrage qui est donné au joint boulonné. Grâce à cela, la surcharge du Sylomer est évitée très facilement, ce qui simplifie et accélère le montage.

Sur l’image ci-dessous, vous pouvez voir les éléments qui le composent.

EXEMPLE DU PROCESSUS DE CONCEPTION DU JOINT

Dans ce texte, un exemple de l’avancement de la conception du joint est détaillé. Pour concevoir le joint, il faut définir les épaisseurs des différents matériaux à utiliser:

• 1. Sylomer (calcul)
• 2. Plaque métallique (9.5mm)
• 3. Hauteur de l’entretoise entre le support et la base (calcul)
• 4. SCB 38 Hauteur du manchon intérieur (19mm)

Le point 2 a été défini par le client, et le point 4 est la mesure standard pour ce type de support, donc aucun calcul n’est nécessaire. Il suffirait de calculer l’épaisseur du Sylomer et de la bague d’espacement qui limite le couple de serrage.

Sur l’image ci-dessous, on peut voir les différents éléments de cet assemblage. Cela serait fait par AMC MECANOCAUCHO.®

A) CALCUL DE L’ÉPAISSEUR DU SYLOMER:

La première étape serait le calcul de l’épaisseur du Sylomer. Pour le calcul, il est nécessaire de définir les éléments suivants:

• Longueur et largeur de la couche du Sylomer
• Fréquence naturelle souhaitée
• S’il y en a, nombre de trous et leur diamètre

Avec ces données, le calcul suivant est réalisé. Comme vous pouvez le voir, on obtient ici l’épaisseur idéale et sa déformation statique souhaitée en tenant compte des paramètres préalablement définis.

B) CALCUL DE L’ÉPAISSEUR DE LA BAGUE D’ESPACEMENT:

L’étape suivante consisterait à calculer l’épaisseur de la bague d’espacement qui limite le couple de serrage maximal pouvant être appliqué.

Sur l’image ci-dessous, on peut voir les dimensions G et H. La description de chaque variable et les calculs effectués sont les suivants:

H = épaisseur totale de la plaque métallique et du Sylomer sans écrasement.

H = 25 + 9.5 = 33mm

G = distance entre le point d’appui supérieur du SCB et l’extrémité de la bague métallique standard du SCB.

G = 19 – 9.5 = 9.5mm

J = écrasement statique du Sylomer.

K = écrasement dû au couple de serrage (par défaut 2mm). Il serait absorbé par le plot SCB en caoutchouc-métal car sa raideur est beaucoup plus faible que celle du Sylomer.

RÉSULTAT:

h = H – G – J – K = 20.7mm

Enfin, sur les images ci-dessous, on peut voir le résultat de cet exemple avant et après l’application du couple de serrage. Il est recommandé que la raideur des plots choisis soit inférieure à celle du sylomer utilisé afin que la déformation du couple de serrage soit subie par le support et non par le sylomer. Suivant cette préconisation, on évitera la surcharge de ce Sylomer.

Assemblage sans couple de serrage et sans charge statique

Assemblage avec le couple de serrage

À titre d’information supplémentaire, les images suivantes montrent des exemples réels de différents joints installés par des clients.
