CONSEILS D’INSTALLATION POUR LES RÉGLEURS DE HAUTEUR TYPE HI-SEC

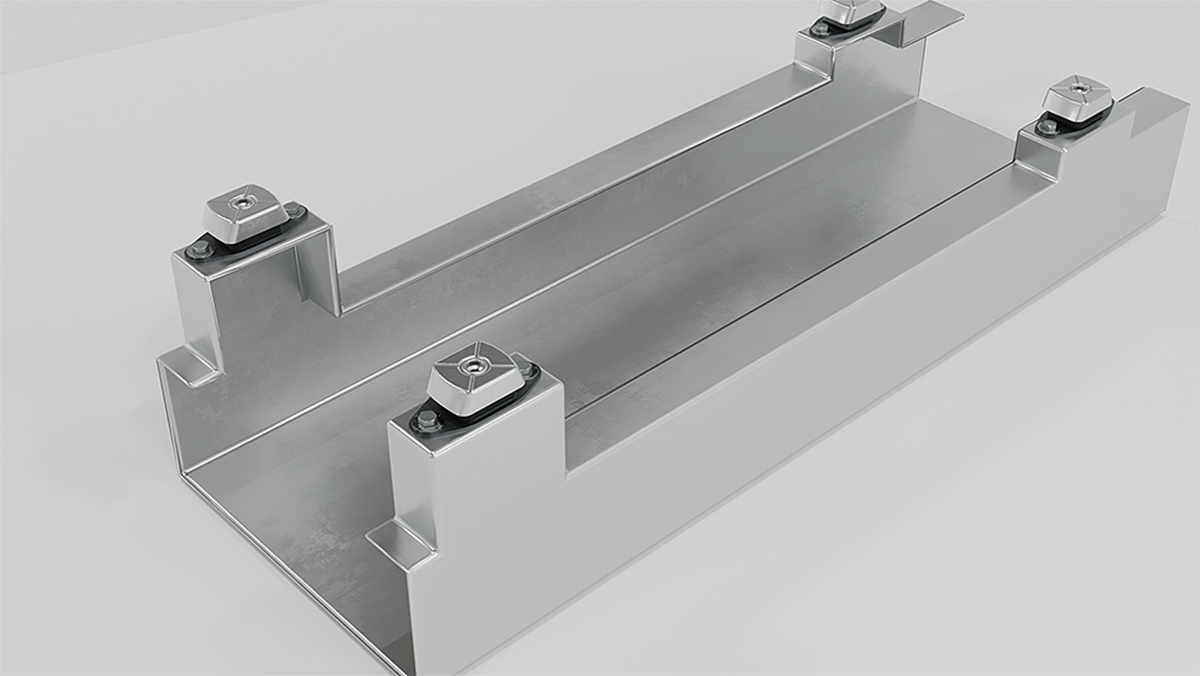

1: PLACEZ DES SUPPORTS DANS LEURS POSITIONS

Placez les supports antivibratoires sur le cadre de base dans leur position, selon l’orientation recommandée par le département technique d’AMC.

Assurez-vous de faire attention à l’orientation des supports lorsque vous les placez, car tous les supports antivibratoires n’ont pas les mêmes propriétés dans toutes les directions horizontales.

Les boulons de la plaque de base peuvent être introduits, mais AMC recommande de ne pas les serrer encore, car de petits ajustements pourraient être nécessaires ultérieurement pour faire l’alignement.

La fixation des supports mal alignés peut augmenter considérablement la contrainte du caoutchouc, le rendant plus rigide et réduisant potentiellement sa durabilité.

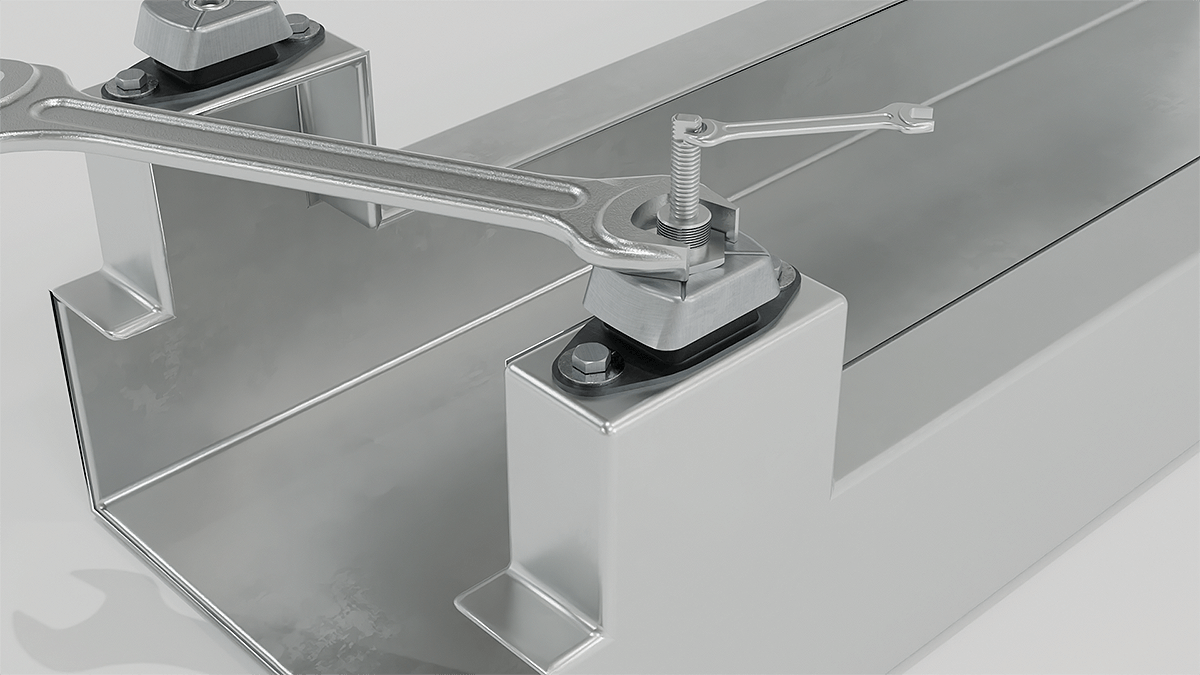

2: PLACEZ ET FIXEZ DES RÉGLEURS DE HAUTEUR

Insérez la partie filetée inférieure dans le support.

Serrez l’écrou hexagonal inférieur au couple de serrage défini pour chaque réglage de hauteur en fonction de sa taille de filetage:

Tenez le boulon du goujon de la zone fraisée pour empêcher de le faire tourner pendant que le couple de serrage défini pour chacun des régleurs de hauteur est appliqué à l’écrou.

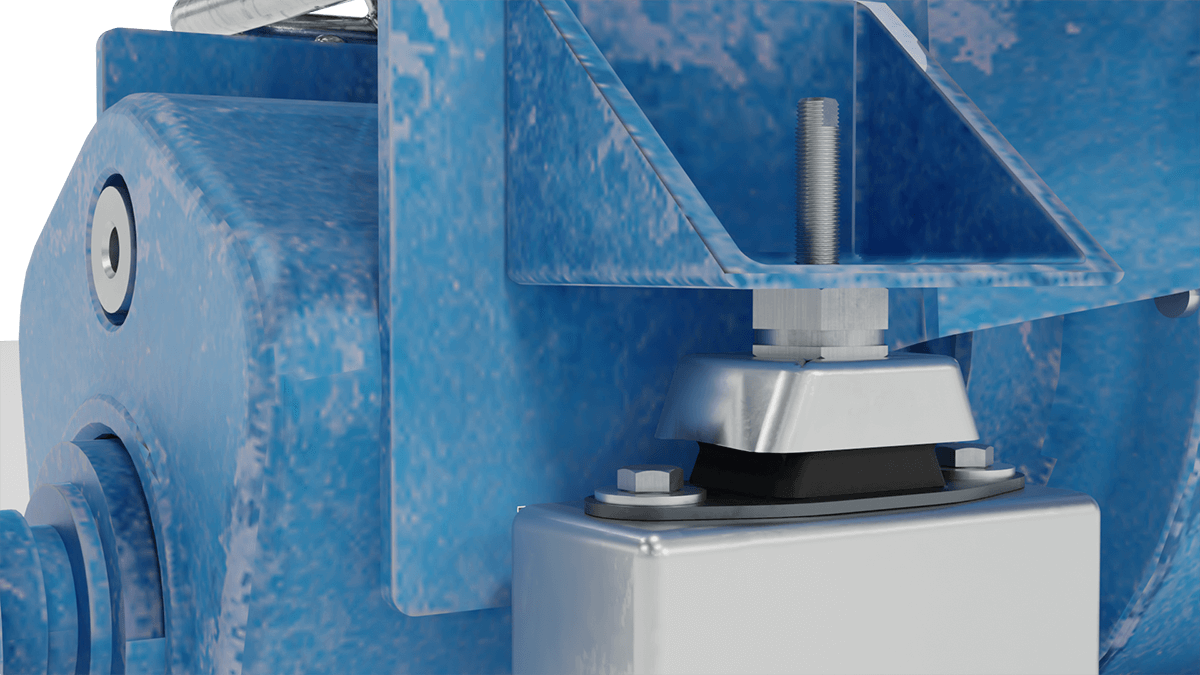

3: PLACEZ LE SYSTÈME SUSPENDU SUR LES RÉGLEURS DE HAUTEUR

Placez l’écrou de nivellement du réglage de hauteur Hi-Sec (ne le serrez pas) et placez l’équipement suspendu sur les régleurs de hauteur, de sorte que ses supports fixation reposent directement sur les écrous de nivellement. Essayez de garder l’alignement entre le support antivibratoire et les supports de fixation.

Les trous oblong aident à s’adapter à la position des supports antivibratoires pour maintenir l’alignement.

Laissez reposer le système suspendu pendant au moins 48 heures, ce qui lui permet de se déposer sur les supports. Au cours de cette première phase, les supports en caoutchouc peuvent subir un écrasement statique rampante additionnelle allant jusqu’à 25%.

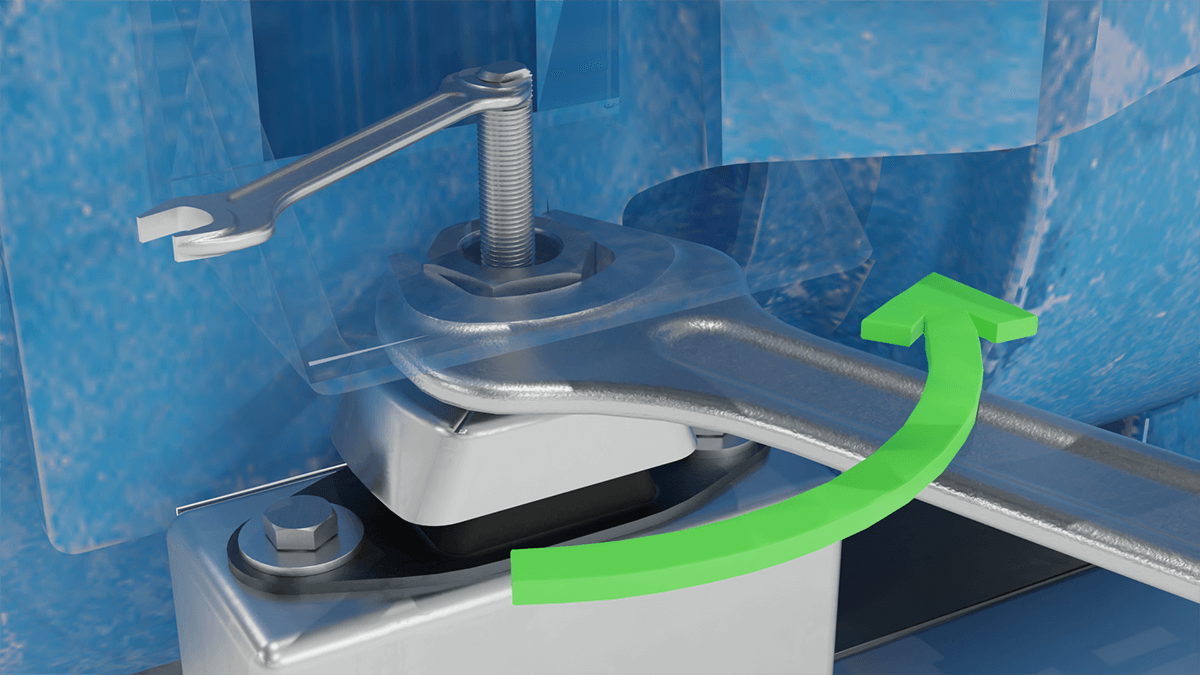

4: AJUSTER LA HAUTEUR DES SUPPORTS

Une fois le système stabilisé, effectuez les derniers réglages en tournant l’écrou inférieur. Ce faisant, la hauteur du système suspendu est ajustée en tenant compte de l’écrasement rampant des supports.

Tenez le boulon du goujon de la zone fraisée pour empêcher de le faire tourner lorsque le système suspendu est soulevé.

Ne pas dépasser la hauteur maximale autorisée pour chaque type de réglage de hauteur. Voir le tableau ci-dessous pour chaque référence :

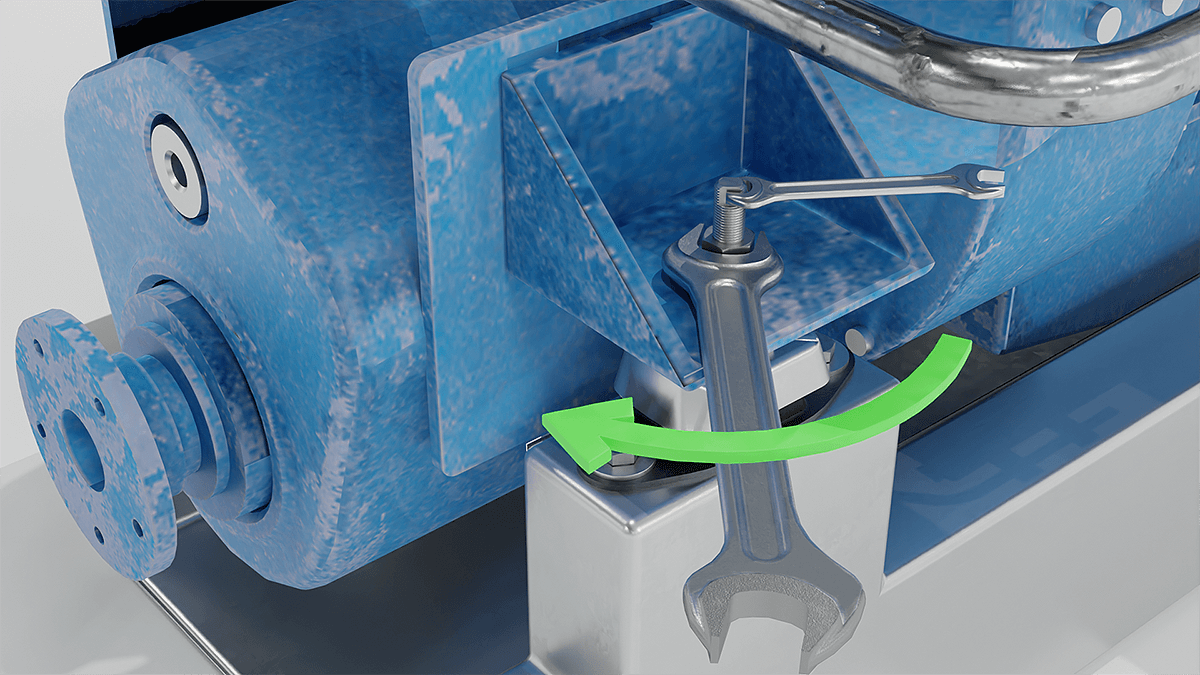

5: SÉCURISER LE SYSTÈME EN SERRANT L’ÉCROU SUPÉRIEUR

Serrez l’écrou de fixation supérieur des régleurs de hauteur Hi-Sec pour sécuriser le système.

Tenez le boulon du goujon de la zone fraisée pour empêcher de le faire tourner pendant que le couple de serrage défini pour chacun des régleurs de hauteur est appliqué à l’écrou. Voir le tableau ci-dessous pour chaque taille de filetage :

Ne pas dépasser la hauteur maximale autorisée pour chaque type de réglage de hauteur.

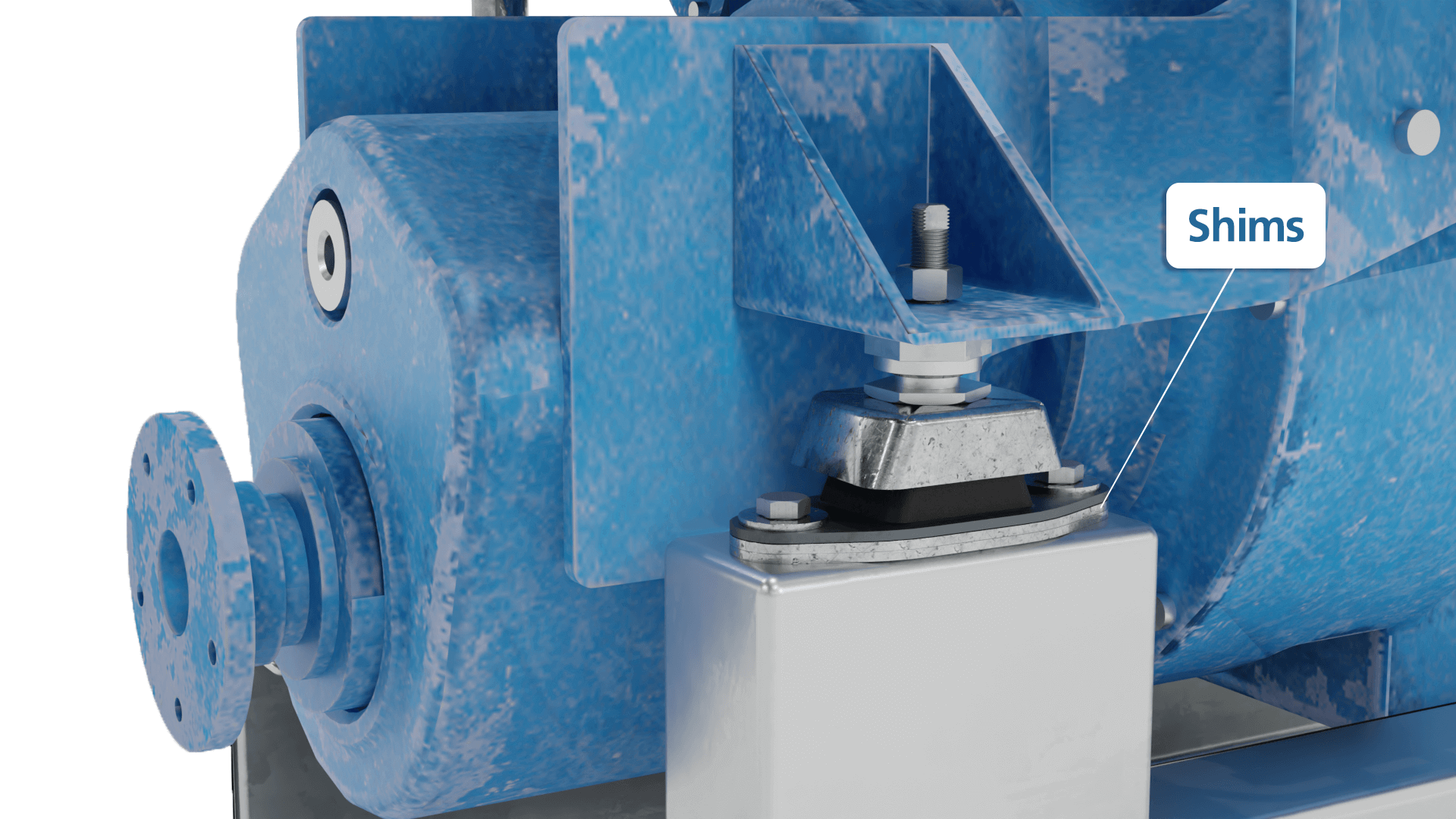

6: LORS DU REMPLACEMENT DES RÉGLEURS DE HAUTEUR PAR DES CALES

En cas d’applications dynamiques ou lorsqu’il y a une force de poussée longitudinale sur les supports (par exemple, la poussée créée par l’hélice d’un navire), AMC recommande de ne pas élever des régleurs de hauteur de plus de 3 mm.

Pour obtenir la hauteur souhaitée dans ces cas-là, AMC recommande d’utiliser des cales sous le support antivibratoire, jusqu’à une épaisseur maximale de 5 mm. Les cales sont disponibles en trois tailles différentes selon le modèle de montage utilisé.

N'hésitez pas à contacter nos ingénieurs d'application pour plus d'informations.
