INTRODUCTION

La zone des monte-charges est l’une des zones les plus problématiques d’un supermarché en terme de transmission du bruit. S’il n’est pas correctement découplé élastiquement, l’impact de la charge est transmis à l’ensemble de la structure à laquelle le monte-charge est fixé ainsi qu’aux systèmes hydrauliques.

Cela peut avoir un impact négatif sur l’ensemble de l’environnement du supermarché. Le bruit est une nuisance qui peut causer des dommages et des effets indésirables de nature auditive. Une situation similaire se produit avec les vibrations structurelles, qui peuvent causer des dommages et des blessures ou des effets liés à l’inconfort dû à l’exposition aux vibrations globales du corps.

C’est pourquoi qu’ AMC MECANOCAUCHO® voit la nécessité de proposer différentes solutions avec des spécialistes des vibrations pour ce type d’applications. Une bonne solution consiste à utiliser Sylomer pour découpler élastiquement le monte-charge des supermarchés. Étant donné que ces machines ont différentes pièces qui sont en contact avec la structure environnante, voici des solutions pour chacune d’elles:

SOLUTION DE LA BASE

La meilleure et la plus simple solution pour la tôle de base du monte-charge est la suspension sur Sylomer.

Pour connaître la densité appropriée, il est nécessaire de connaître le poids à supporter et les dimensions de la couche de la base.

De plus, il est nécessaire d’éviter des ponts acoustiques. Pour cela, l’une des options consiste à placer des supports CB, à l’aide des boulons, comme est indiqué dans les images ci-dessous.

SOLUTION DES GUIDES

Concernant les chariots élévateurs, un autre élément qui peut transmettre des vibrations peut être les guides. Pour les découpler élastiquement, vous pouvez également utiliser Sylomer. Pour éviter de surcharger le Sylomer, AMC MECANOCAUCHO® recommande de ne pas le comprimer de plus de 1 mm pour ces cas-là.

En ce qui concerne l’exécution lorsqu’il s’agit d’isoler, il existe de différentes options. Les deux principales options recommandées par AMC MECANOCAUCHO® sont:

• 1. Tôle + Sylomer à l’intérieur et à l’extérieur de la fosse.
• 2. Tôle + Sylomer grand pour le support et le petit pour les boulons.

OPTION 1

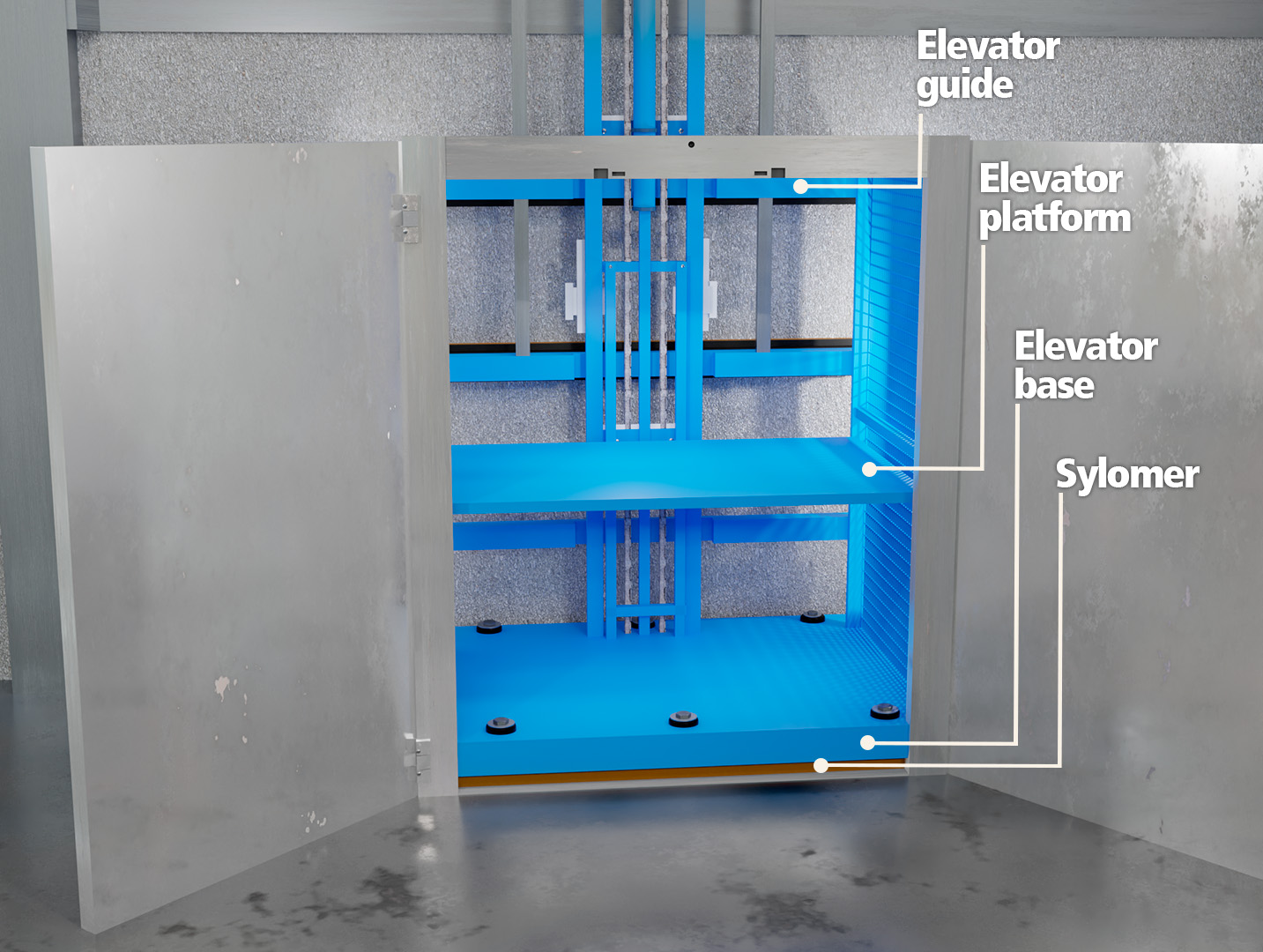

Dans cette option, des tôles sont utilisées des deux côtés du mur pour la fixation du guide. Pour cette raison, il n’est pas nécessaire d’utiliser de grandes tôles de métal pour la fixation, car il suffit de mettre des tôles de taille moyenne ou petite juste là où sont les points de fixation. Le seul inconvénient est la nécessité d’avoir accès au côté opposé du mur pour pouvoir faire l’union. De plus, le nombre de points d’attache est généralement plus faible dans ce type de configuration. Dans l’image suivante, vous pouvez voir un exemple de la façon dont cet assemblage est exécuté schématiquement.

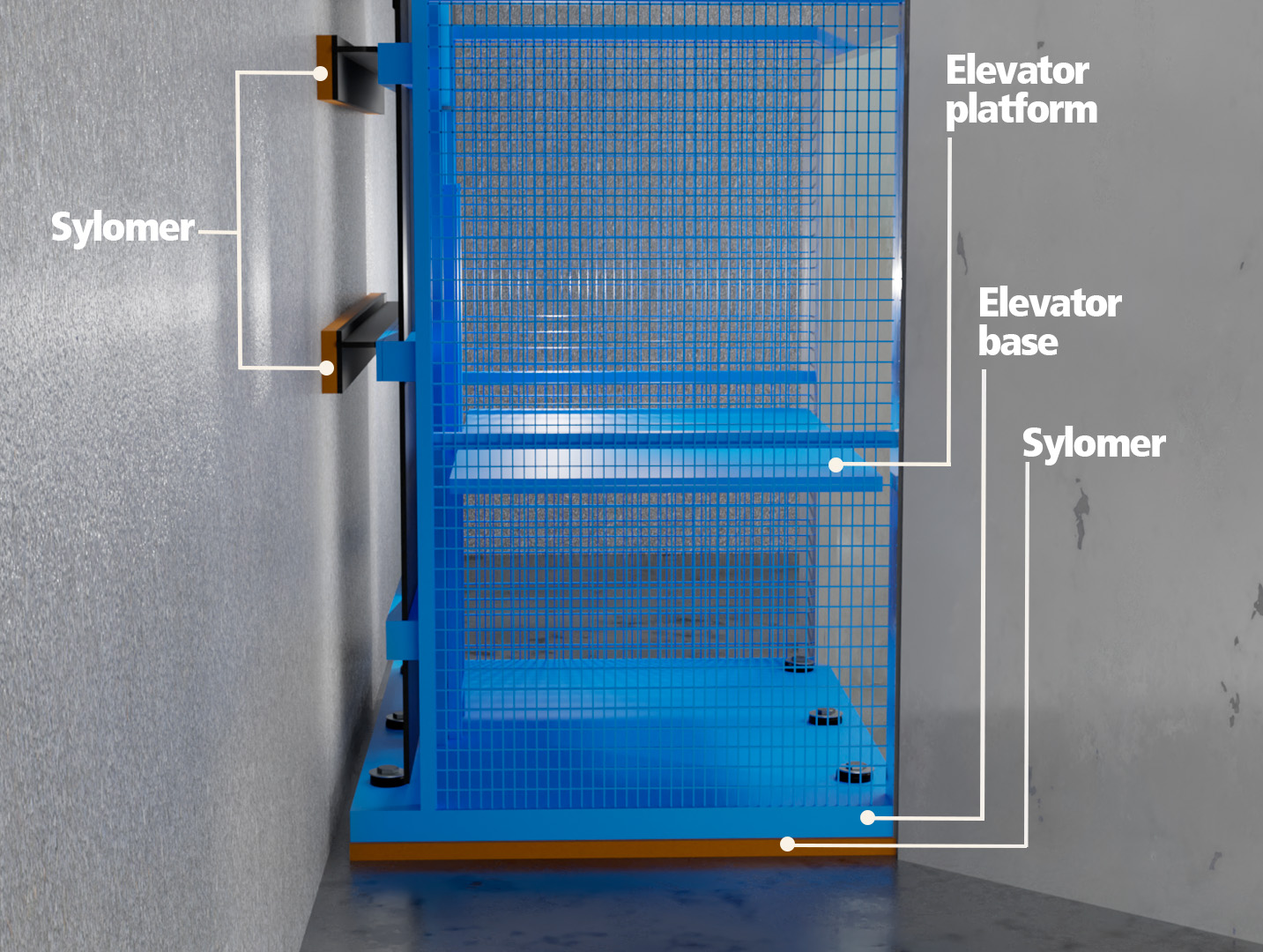

Dans les images ci-dessous, vous pouvez voir un exemple réel de fixation élastique en utilisant cette option.

PAROI LATÉRALE DU MONTE-CHARGE

MUR SUR LE CÔTÉ OPPOSÉ DU MONTE-CHARGES

OPTION 2

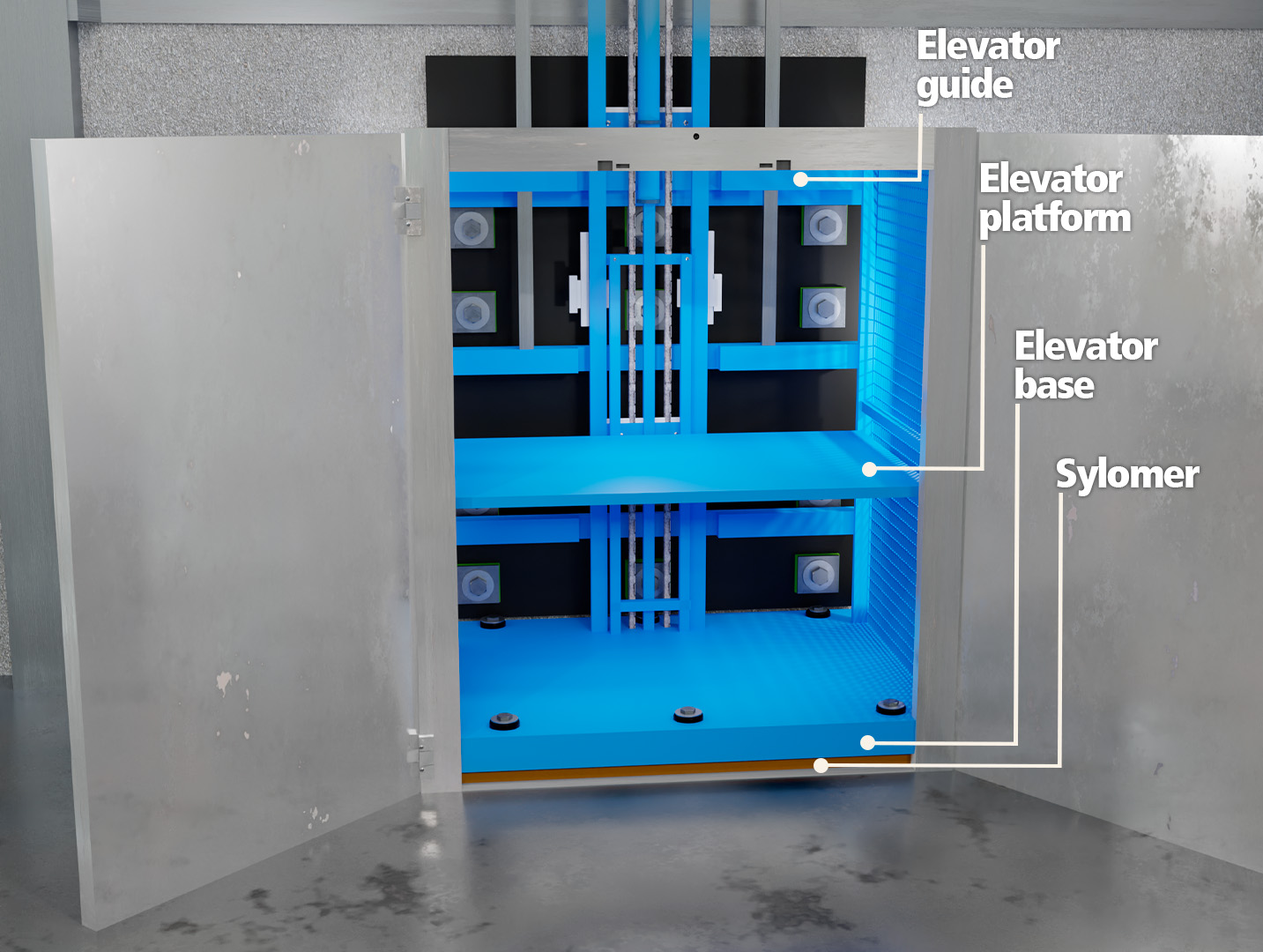

Dans cette deuxième option, les tôles ne sont utilisées que d’un côté du mur pour la fixation du guide. Pour cette raison-là, il est nécessaire d’utiliser de grandes tôles pour la fixation, car le nombre de points de fixation est plus élevé, afin d’éviter tout risque de défaillance de l’un des points ancrés dans le mur. D’ailleurs, en plus de la grande tôle, il est indispensable d’utiliser une autre couche de Sylomer et de petites plaques métalliques pour éviter des ponts acoustiques au travers des vis vers la paroi.

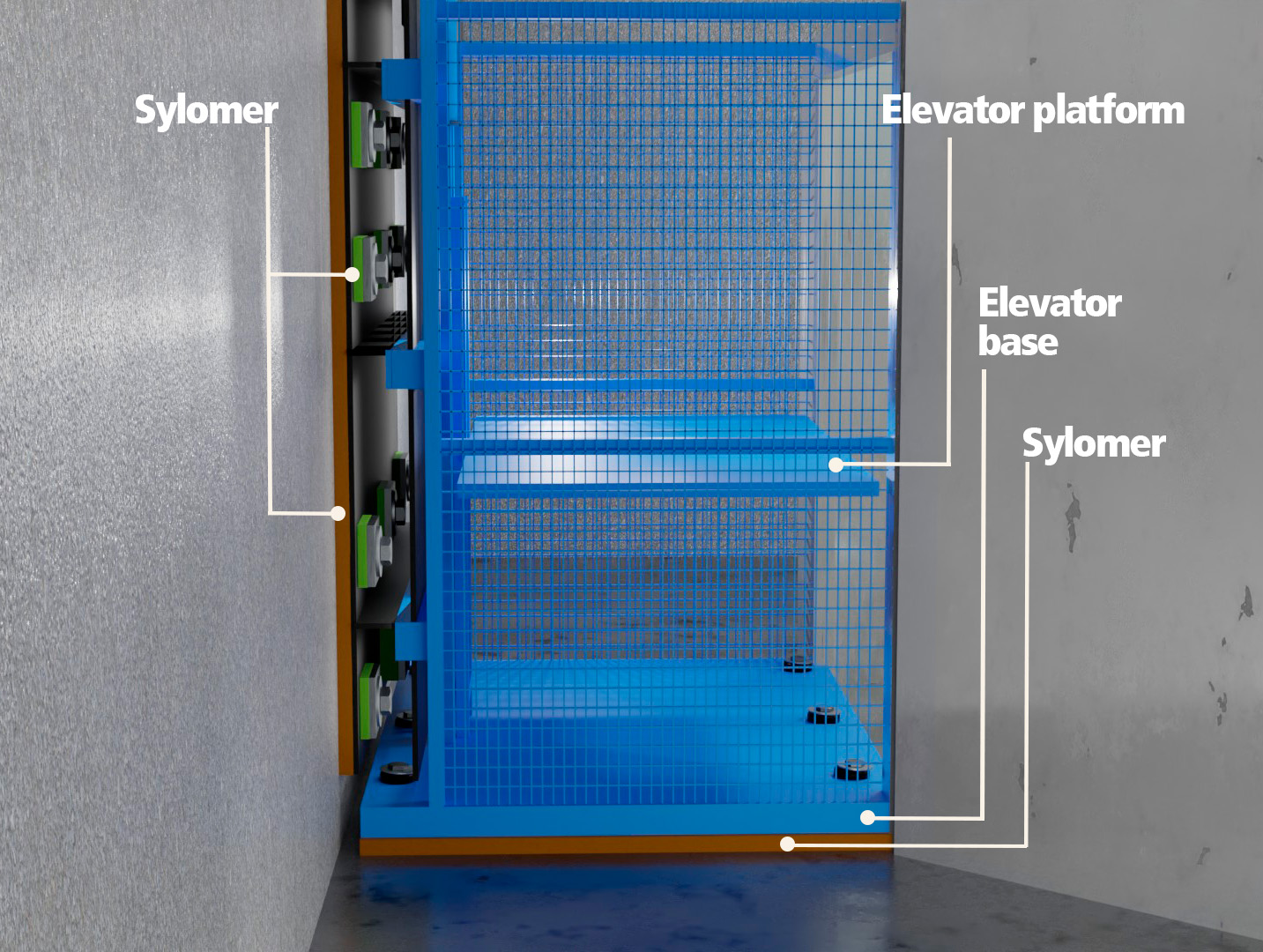

Dans l’image ci-dessous, vous pouvez voir un exemple réel de fixation élastique en utilisant cette option

PLATE-FORME PRÈS DE LA PORTE

Enfin, il est aussi recommandé de suspendre élastiquement le plancher de la porte du monte-charge. Il vous suffit de mettre une couche de Sylomer en partie inférieure comme indiqué ci-dessous.
