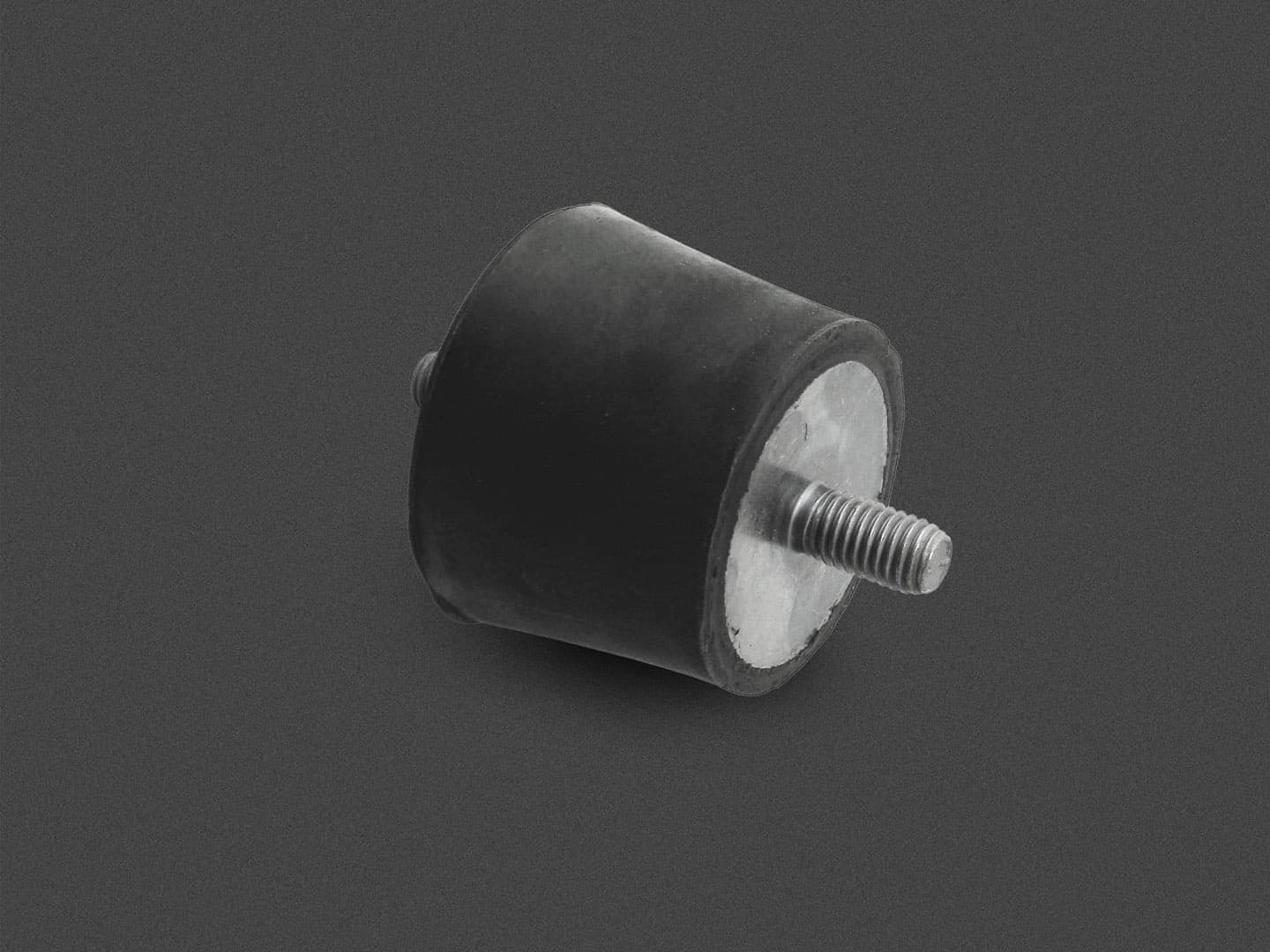

Supports trapézoïdaux

Supports antivibratoires caoutchouc-métal simples et économiques, conçus pour l’isolation vibratoire des équipements de climatisation et des machines légères.

Les supports trapézoïdaux AMC-MECANOCAUCHO® sont des supports antivibratoires caoutchouc-métal de conception simple et robuste, destinés à réduire la transmission des vibrations et du bruit solidien entre l’équipement et sa structure support.

Leur géométrie trapézoïdale permet à l’élastomère de travailler principalement en compression et en cisaillement, afin d’obtenir une raideur adaptée à l’isolation vibratoire de machines légères et d’équipements auxiliaires.

Les armatures métalliques intégrées assurent une fixation simple et fiable sur la structure. Leur conception compacte facilite l’installation et constitue une solution économique pour de nombreuses applications industrielles.

Les supports trapézoïdaux sont particulièrement adaptés aux équipements de climatisation et de ventilation, ventilateurs, pompes, petits moteurs, groupes auxiliaires et machines industrielles légères.

Type	B(mm)	C(mm)	D(mm)	A1	A2	Code	Charge Max.(kg)	Poids(kg)	Charge Min. (kg)	2D	3D
A-35-b	24	M-8	15	30	40	131001	30	0.058	3

Type	B(mm)	C(mm)	D(mm)	A1	A2	Code	Charge Max.(kg)	Poids(kg)	Charge Min. (kg)	2D	3D
A-35	24	M-8	18	30	40	131002	50	0.058	25

Type	B(mm)	C(mm)	D(mm)	A1	A2	Code	Charge Max.(kg)	Poids(kg)	Charge Min. (kg)	2D	3D
A-45-b	34	M-8	15	40	50	131003	70	0.11	50

Type	B(mm)	C(mm)	D(mm)	A1	A2	Code	Charge Max.(kg)	Poids(kg)	Charge Min. (kg)	2D	3D
A-45	34	M-8	15	40	50	131004	85	0.112	60

Type	B(mm)	C(mm)	D(mm)	A1	A2	Code	Charge Max.(kg)	Poids(kg)	Charge Min. (kg)	2D	3D
A-60	48	M-12	Hembra	60	65	131005	150	0.269	85

Type	B(mm)	C(mm)	D(mm)	A1	A2	Code	Charge Max.(kg)	Poids(kg)	Charge Min. (kg)	2D	3D
A-130	72	M-18	Hembra	130	140	131006	1.000	1.986	500

Caractéristiques techniques

Suivant les dimensions du bloc en caoutchouc, l’élasticité des Plots Cylindriques AMC Mecanocaucho® sera plus ou moins grande; elle sera supérieure surtout dans les directions perpendiculaires à son axe (cisaillement). L’élément Plots Cylindriques AMC Mecanocaucho® permet ainsi la réalisation d’accouplements qui demandent d’importants déplacements relatifs, jusqu’à plusieurs millimètres (cas de dilatations thermiques, déformations de châssis, etc.). L’élément Plots Cylindriques AMC Mecanocaucho® est idéal pour l’isolation vibratoire de machines dont les vibrations sont perpendiculaires à leur axe, sauf si les efforts appliqués dans ce sens sont trop importants.

Fonctionnement et Montage

Leur élasticité est beaucoup plus grande dans toutes les directions parallèles aux armatures que dans la direction perpendiculaire. Le caoutchouc travaille en compression ou en cisaillement, suivant le sens du montage. Celui-ci est fonction de l’utilisation et des fins recherchées. Par conséquent, leur montage s’effectuera suivant le modèle choisi, soit à l’aide d’écrous, soit à l’aide de vis, en fixant un côté sur le châssis fixe et l’autre partie sur la machine à suspendre.

Applications

Isolation vibratoire des compresseurs dans les véhicules de transport public

Plus de détails

Avantages

Installation simple

Ce support ne nécessite pas d'adaptations importantes de la structure pour son installation.
