VORTEILE ELASTISCHER WANDANBINDUNG MIT ZWEISTUFIGER STEIFIGKEIT ZUR SCHALLISOLIERUNG
Die U Arena wurde im Oktober 2017 eröffnet und ist ein Stadion in Nanterre, in dem neben Rugbyspielen auch Musikaufführungen oder Sportturniere stattfinden. In der Arena finden bis zu 40.000 Zuschauer Platz.
Das Akustikbüro Avel Acoustique war in diesem Projekt für die akustische Isolierung verschiedener Bereiche im Stadion verantwortlich. Es wurde eine Eigenfrequenz unter 10Hz bei geringer Last benötigt, um die Stadionwände zu isolieren.
Dabei musste eine starre Verbindung zwischen Akustikwand und Gebäudestruktur, zur Minimierung der Geräuschübertragung, vermieden werden.
Um der Anforderung einer Eigenfrequenz unter 10Hz bei sehr geringer Last gerecht werden zu können, benötigt man eine elastische Halterung für Vorsatzschalen mit sehr niedriger Steifigkeit:
Allerdings bedeutet eine geringe Steifigkeit eine hohe Auslenkung bei geringer Last.

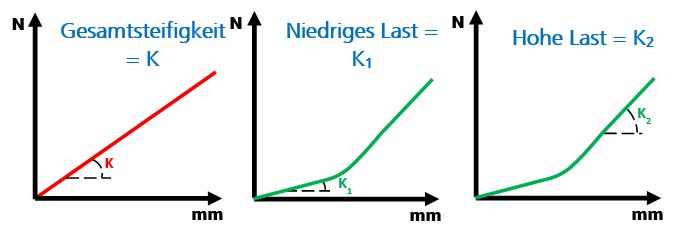

Diese Beschränkung kann mit einer zweistufig-elastischen Wandanbindung umgangen werden. Diese Bauweise erlaubt geringe Steifigkeit bei niedrigen Lasten und verhindert größere Auslenkungen bei hohen Lasten. Die Grafik zeigt exemplarisch das Phänomen:

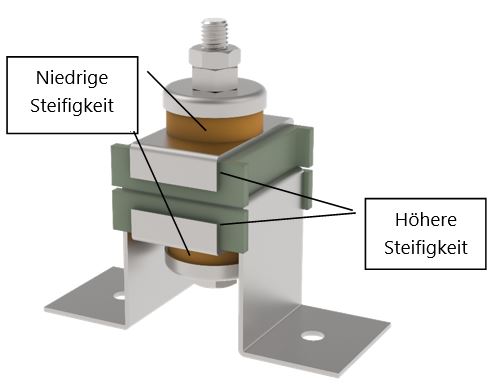

Die neue elastische Halterung für Vorsatzschalen EP + Sylomer® LMR wurde nach folgendem Ansatz entwickelt:
|
Die Halterung besteht aus zwei verschiedenen Sylomer®-Härten. Sylomer® ist ein mikrozelluläres Polyurethan, mit dem eine hervorragende Schallisolierung erreicht werden kann, besser als mit Gummi oder Kork. |
|
|
Mit dieser Bauweise werden hohe Isolierungswerte bei niedriger Last erreicht und gleichzeitig eine Stabilität, wenn die elastische Halterung größeren dynamischen Belastungen ausgesetzt ist, erzeugt. |

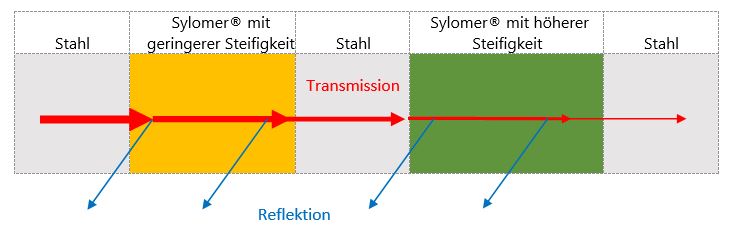

Der Lärm muss bei dieser Anordnung unterschiedliche Materialien durchdringen und jedes Material besitzt seine eigene akustische Impedanz. Ein Teil der Energie wird an jeder Bereichsgrenze reflektiert, wie der nachfolgenden Grafik entnommen werden kann:
Je höher die Impedanzdifferenz zwischen den Bereich ist, desto höher ist die Energie, die reflektiert und geringer die Energie, die transmittiert wird.
Nachfolgend sind die Eigenschaften der elastischen Halterung für Vorsatzschalen zu sehen:
|
|
Auf Grund der Geometrie kann das Produkt einfach und flexibel montiert werden:
Das technische Datenblatt und die Zeichnung von der elastischen Halterung für Vorsatzschalen kann unter folgendem Link heruntergeladen werden:
