WANN MÜSSEN SCHWINGUNGSDÄMPFER GETAUSCHT WERDEN?

Wie alle Bauteile unterliegen auch Schwingungsdämpfer einem Verschleiß. Ab einem gewissen Grad von Verschleiß kann die Funktionsweise des Schwingungsdämpfers beeinträchtigt werden, was im schlimmsten Fall zu einem Versagen des Schwingungsdämpfers führt bzw. Funktionsstörungen der gelagerten Maschine verursacht.

Eine regelmäßige Inspektion der Schwingungsdämpfer ist daher ratsam, um frühzeitig einen möglichen Verschleiß erkennen zu können.

Im folgenden Artikel geben wir einige Hinweise auf Symptome des Verschleißes bei Schwingungsdämpfern und wann diese getauscht werden sollten.

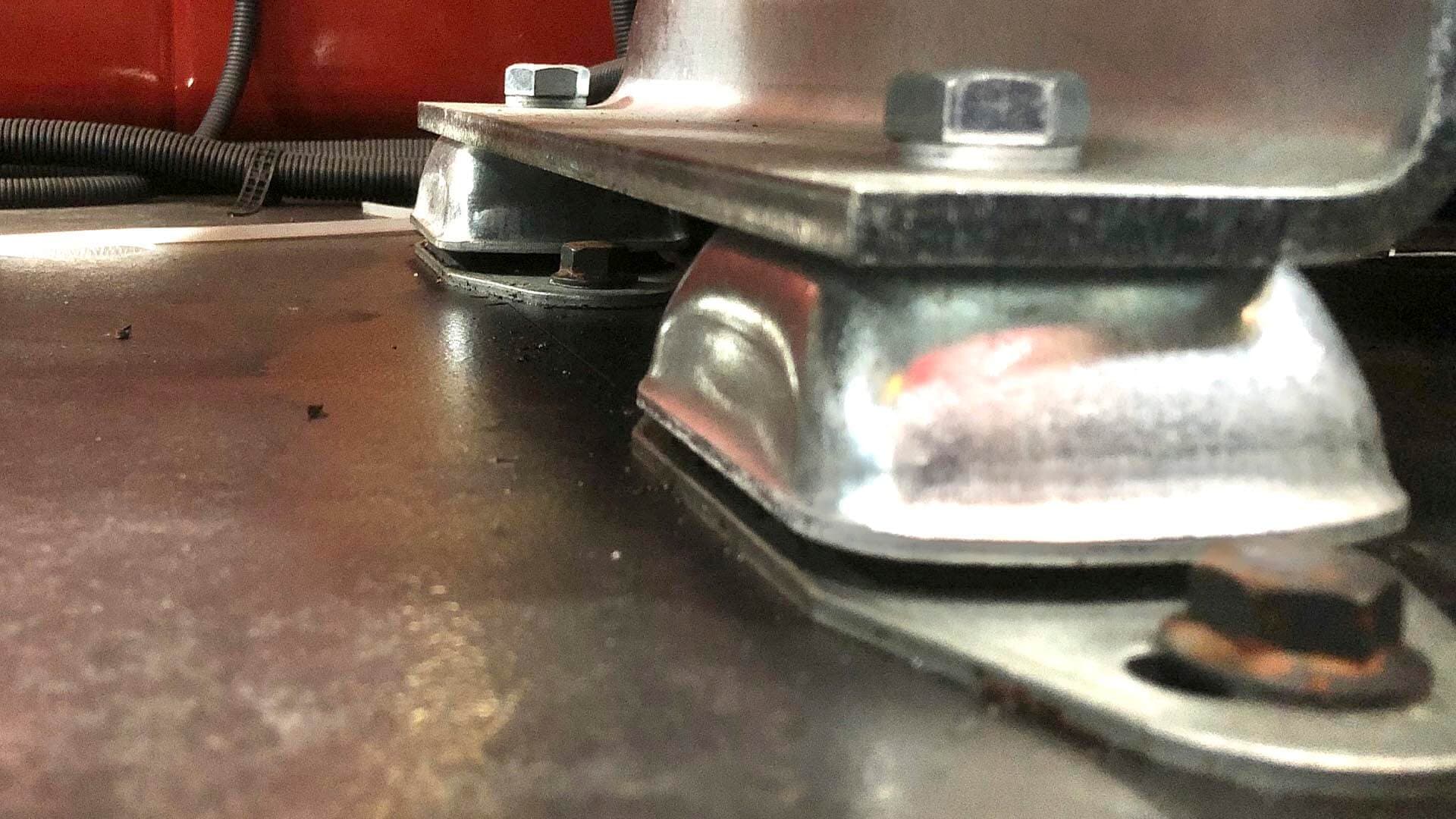

Anzeichen für Verschleiß eines Schwingungsdämpfers

Mehrere Aspekte können auf den Verschleiß eines elastomerbasierten Schwingungsdämpfers hinweisen.

1. Erhöhung der Schwingwerte im System (erhöhte Schwingungen und Vibrationen)

Wenn die Schwingungen in einem bisher ruhig bzw. akzeptabel laufenden System graduell oder schlagartig ansteigen kann dass ein Hinweis auf verschlissene Schwingungsdämpfer sein.

2. Erhöhte Amplituden des elastisch gelagerten Objekts / Instabilität

Wenn ein Elastomer verschleißt, reißen sukzessive die Molekülverbindungen, welche für die Elastizität sorgen. Der Schwingungsdämpfer verliert damit an Spannkraft, was dazu führen kann, dass sich ein elastisch gelagertes Objekt stärker bewegt bzw. sich unter dynamischer Belastung stärker auslenkt. Das System verliert damit an Stabilität, was dazu führen kann dass es zu Kollisionen mit benachbarten Bauteilen kommt oder Anschlüsse stärker beansprucht werden.

3. Verringerung der Höhe des Schwingungsdämpfers

Bei größerem Verschleiß eines Elastomers tritt häufig ein sog. Druckverformungsrest ein (Eng.: permanent compression set). D.h. das Bauteil kommt nach entfernen der Belastung nicht mehr auf die ursprüngliche Höhe, das Elastomer ist dauerhaft etwas zusammengedrückt. Ebenso kann sich die Einfederung unter Last etwas vergrößern. Letzteres bietet eine Möglichkeit der messtechnischen Überprüfung: wenn sich die Einfederung des Schwingungsdämpfers im mittel- bis längerfristigen Gebrauch signifikant gegenüber der bei einem Neuteil erhöht, ist dies ein Zeichen für bereits vorhandenen Verschleiß.

4. Visuelle Hinweise auf den Verschleiß

Durch eine visuelle Überprüfung kann auch der Verschleiß des Elastomers bzw. eines Schwingungsdämpfers festgestellt bzw. beurteilt werden. Dies bezieht sich im Wesentlichen auf die nachfolgend aufgeführten Punkte:

1. Ablösen des Elastomers von den Metallteilen (nur bei anvulkanisierten Bauteilen)

2. Einwirkung von Chemikalien auf das Elastomer, welches zu einem Aufquellen bzw. einem Auflösen führt (z.B. Öl oder Diesel bei Naturkautschuk (Natural Rubber / NR)

3. Fortgeschrittener Rost an den Metallteilen

4. Sichtbare Risse in dem Elastomer

5. Sichtbare Beschädigung oder Zerstörung des Elastomers

6. Signifikante Zunahme der Einfederung des Schwingungsdämpfers

6. Weitere zu berücksichtigende Aspekte

Bei korrekter/passender Auswahl des Schwingungsdämpfers für eine Anwendung entstehen normalerweise keine Verschleißprobleme über die geplante Lebensdauer der Maschine. Die Fa. AMC Mecanocaucho unterstützt die Kunden dazu mit dem umfangreichen technischen Support.

Abgesehen von Fehlern bei der Auswahl des Schwingungsdämpfers beeinflussen aber noch weitere Aspekte den Verschleiß.

1. a. Fehlerhafte Montage /Einbau der Schwingungsdämpfer
2. b. Natürliche Alterung des Elastomers
3. c. Hohe dynamische Belastungen des Schwingungsdämpfers
4. d. Unvorhergesehen hohe Temperaturen im Einsatz
5. e. Beschädigungen bei Unfällen oder nicht sachgemäßem Einsatz der Maschine
6. e. f. Kontakt mit Chemikalien/Umwelteinflüssen

Wenn Sie bei Ihrer Anwendung die hier dargestellten Hinweise auf den Verschleiß feststellen sollten Sie den Austausch der Schwingungsdämpfer in Erwägung ziehen.

Gerne unterstützen Sie aber auch die Experten von AMC MECANOCAUCHO® bei der Überprüfung des Verschleißes bei Ihren Schwingungsdämpfern, bzw. sorgen über die Bestimmung der optimalen elastischen Lagerung für Ihren Anwendungsfall dafür dass überhaupt keine Verschleißprobleme auftreten. Sie können uns gerne und jederzeit hier kontaktieren.
