EMPFEHLUNGEN FÜR SCHWIMMENDE FUSSBÖDEN IN BEZUG AUF EBENHEIT UND NIVELLIERUNG
EINFÜHRUNG
Dieser Artikel soll über die Bedeutung der Ebenheits- und Nivellierungswerte einer Betonbodenplatte informieren, die meist als FF- und FL-Zahlen bezeichnet werden.
Die FF- und FL-Werte werden auf der Grundlage der Norm ASTM E1155 berechnet, und das American Concrete Institute stellt die akzeptablen Werte im Leitfaden für den Bau von Betonböden und -platten, ACI 302.1, vor.
Was sind F Werte?
F-Nummern werden zur Messung und Verbesserung der Ebenheit von Betonböden verwendet.
-

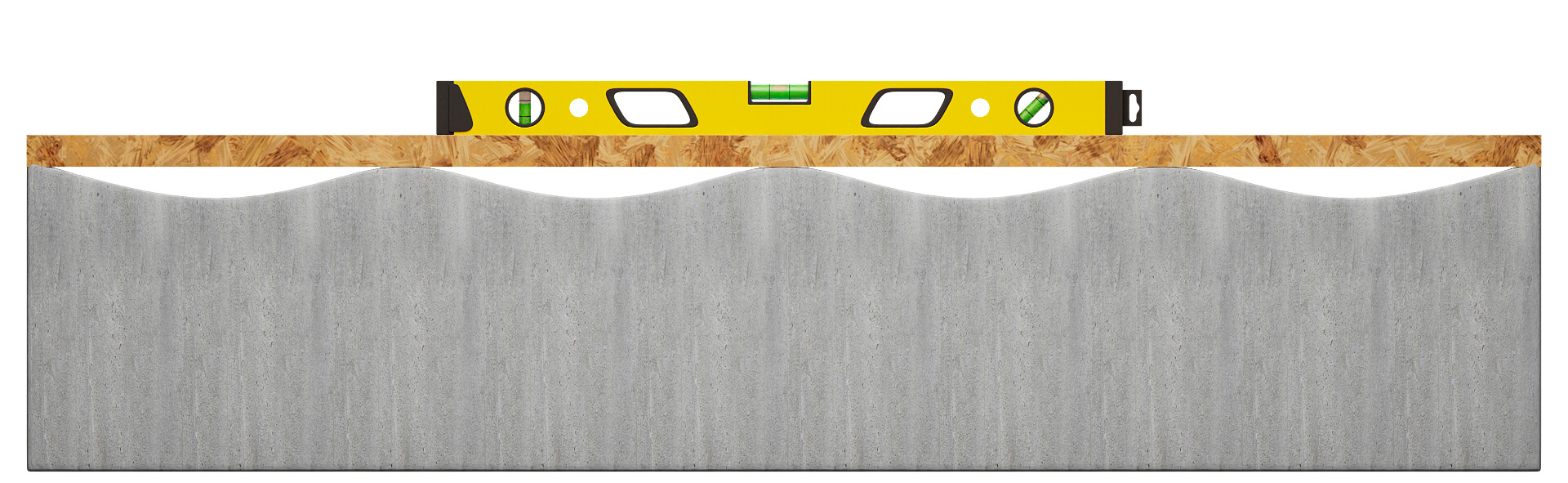

Ebenheit des Bodens (FF):Die FF-Zahlen bewerten, wie eben der Boden auf Betonplatten ist. Sie kontrolliert auch die Unregelmäßigkeiten in der Oberfläche der Böden, ihre Unebenheiten und Wellen. Die F-Zahlen gehen von Null aufwärts. Je höher die F-Zahl, desto flacher ist der Boden.
-

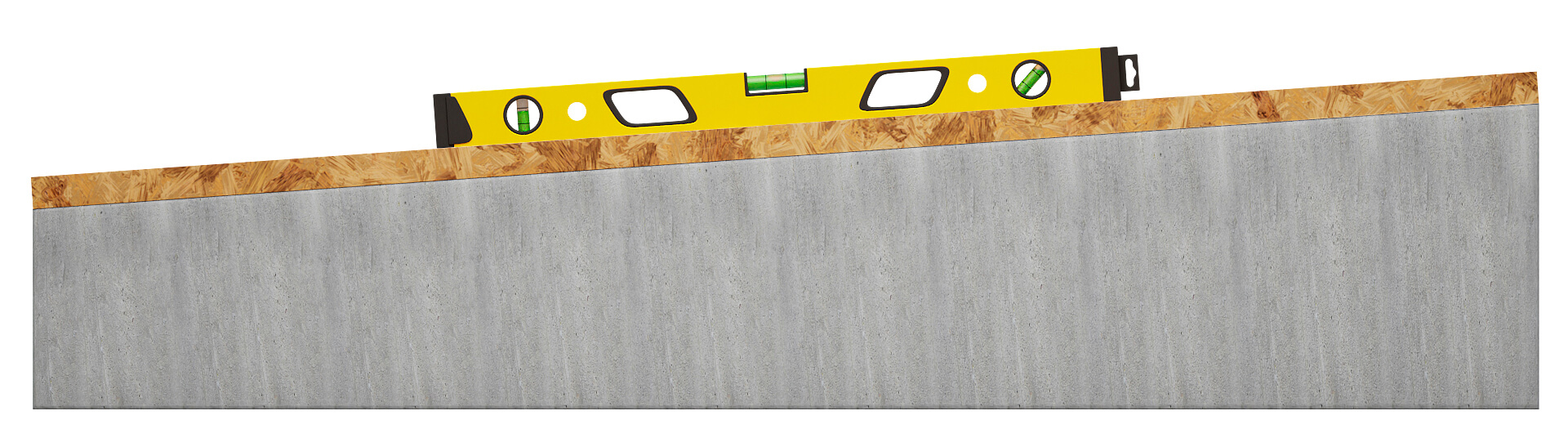

Bodenebenheit (FL): FL-Zahlen bewerten Höhenunterschiede entlang einer Probenlinie in kurzen Abständen, entweder von der Neigung oder von einer bestimmten Ebene auf einer Oberfläche. Je höher die FL-Zahl, desto ebener ist der Boden.
Wenn wir von FF- und FL-Zahlen, sprechen, können zwei verschiedene Gruppen von Werten angegeben werden: Spezifizierte Gesamtwerte (SOV) für FF und FL sowie lokale Mindestwerte (MLV) für FF und FL.
Die spezifizierten Gesamtwerte beziehen sich auf die gesamte Platte, während sich die lokalen Mindestwerte auf jeden Abschnitt der Platte beziehen. Die Kriterien für die minimalen lokalen Werte sind oft niedriger als die spezifizierten Gesamtwerte, so dass beim Einbringen des Betons ein gewisser Spielraum bleibt.
Klassifizierung von Ebenheits- und Nivellierungszahlen auf Betonböden
Auf der Grundlage der Norm ACI 117 werden Betonböden mit unregelmäßigem Verkehr wie folgt klassifiziert:
| Klassifizierung | Klassifizierung Spezifizierte Gesamt Ebenheit | Spezifizierte Gesamt Nivellierung |
|---|---|---|
| Konventionell | 20 | 15 |
| Relativ eben | 25 | 20 |
| Eben | 35 | 25 |
| Sehr eben | 45 | 35 |
| Super eben | 60 | 40 |
Superflache Böden erfordern besondere Fähigkeiten und Geräte, um diese Werte zu erreichen, und sollten nur für besonders kritische Betonböden verwendet werden.
Akzeptable FF and FL Zahlen
Viele Architekten und Bauherren sehen sich täglich mit der Situation konfrontiert, die Ebenheit der Betonplatten in verschiedenen Projekten zu definieren. Doch welche Werte werden dabei zugrunde gelegt?
Nach der vom American Concrete Institute veröffentlichten Norm ACI 302.1 sind die folgenden FF- und FL-Werte zulässig.
| Verwendung | Ebenheit (FF) | Niveliierung (FL) |
|---|---|---|
| Unkritische Räume, Maschinenräume, hinter dem Haus, Parkplätze, Bereiche, die mit dickschichtigen Fliesen belegt werden | FF 20 | FL 15 |
| Allgemeines Büro, leichte Industrie, Teppichböden | FF 25 | FL 20 |
|
Allgemeine Lagerböden, Bereiche, die mit dünnschichtigen Fliesen belegt werden, Labors |
FF 30-35 | FL 20-25 |
| Lagerhallen mit Luftpalettennutzung, Eislaufbahnen | FF 45 | FL 35 |
| Film- und Fernsehstudios | FF 50 | FL 50 |
Probleme mit schwimmenden Böden mit geringen Ebenheitswerten auf der Stahlbetondecke
Nicht flache Betonplatten können bei schwimmenden Platten zu sehr kritischen Situationen führen. Im Folgenden werden einige Fälle vorgestellt, die bei verschiedenen Konstruktionen auftreten können.
Nicht nivellierbare Böden
FALL A

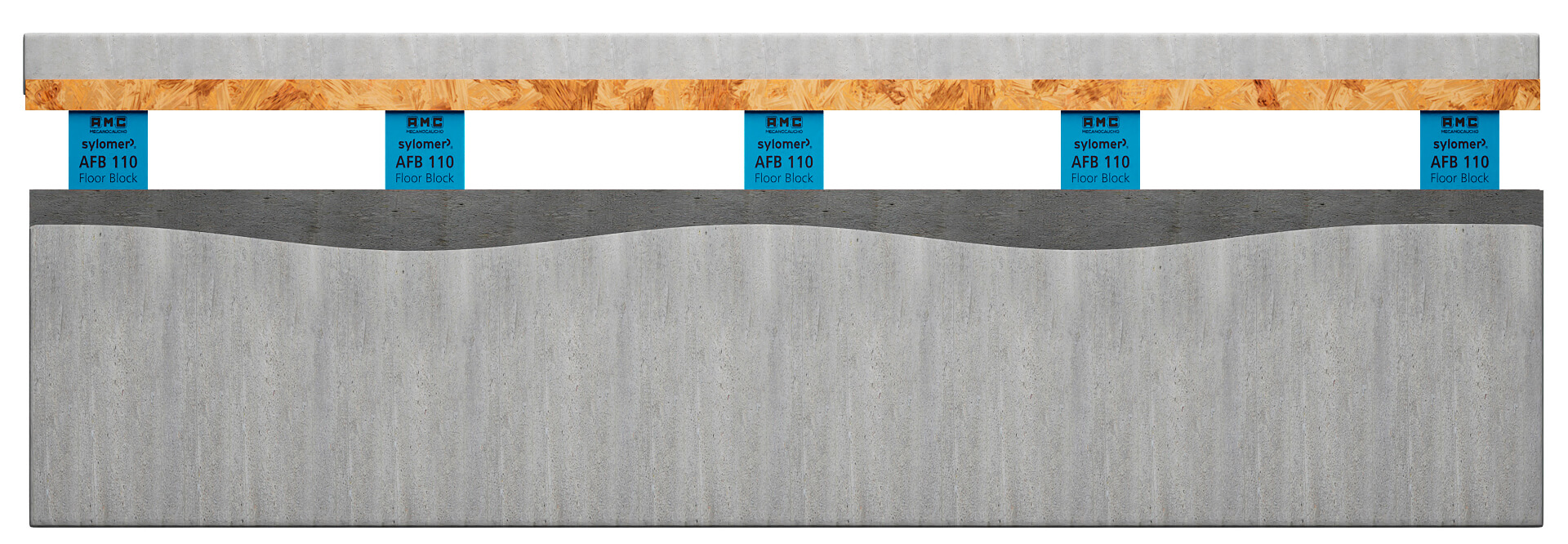

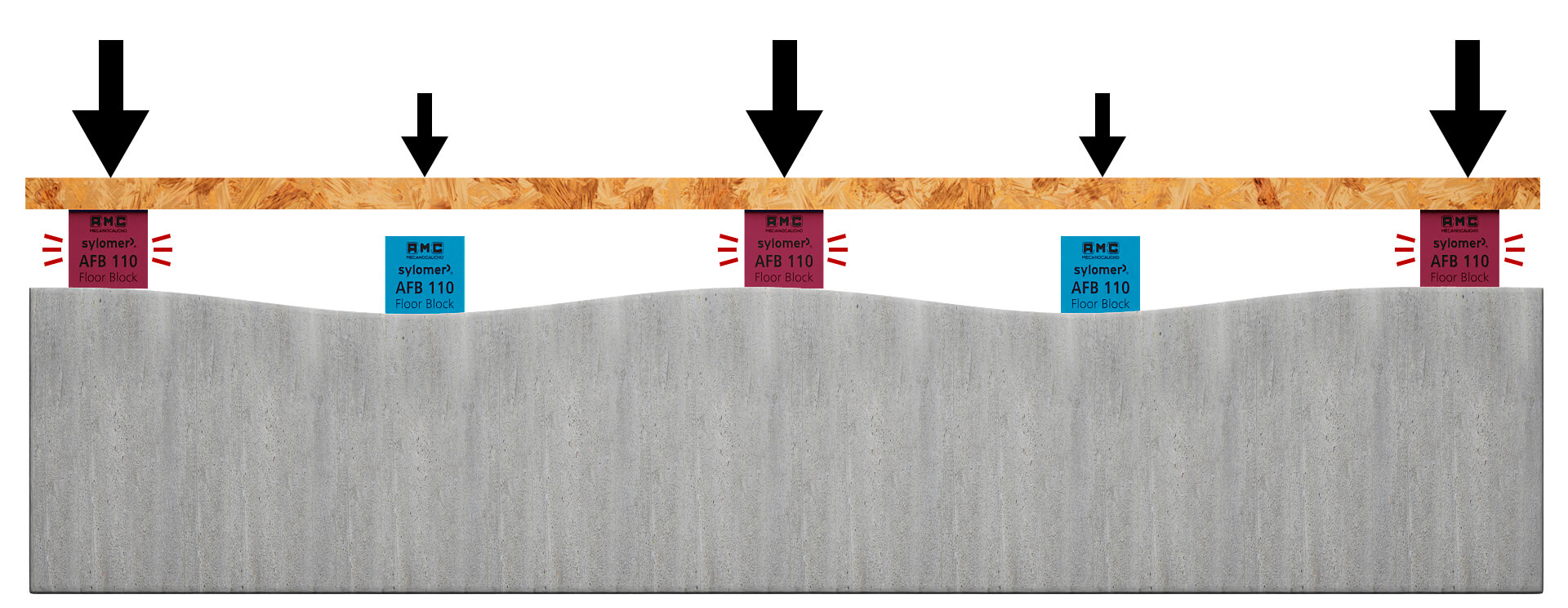

Bei nicht nivellierbaren Böden mit Sperrholzsystemen tragen die höher gelegenen Auflager die gesamte Last.

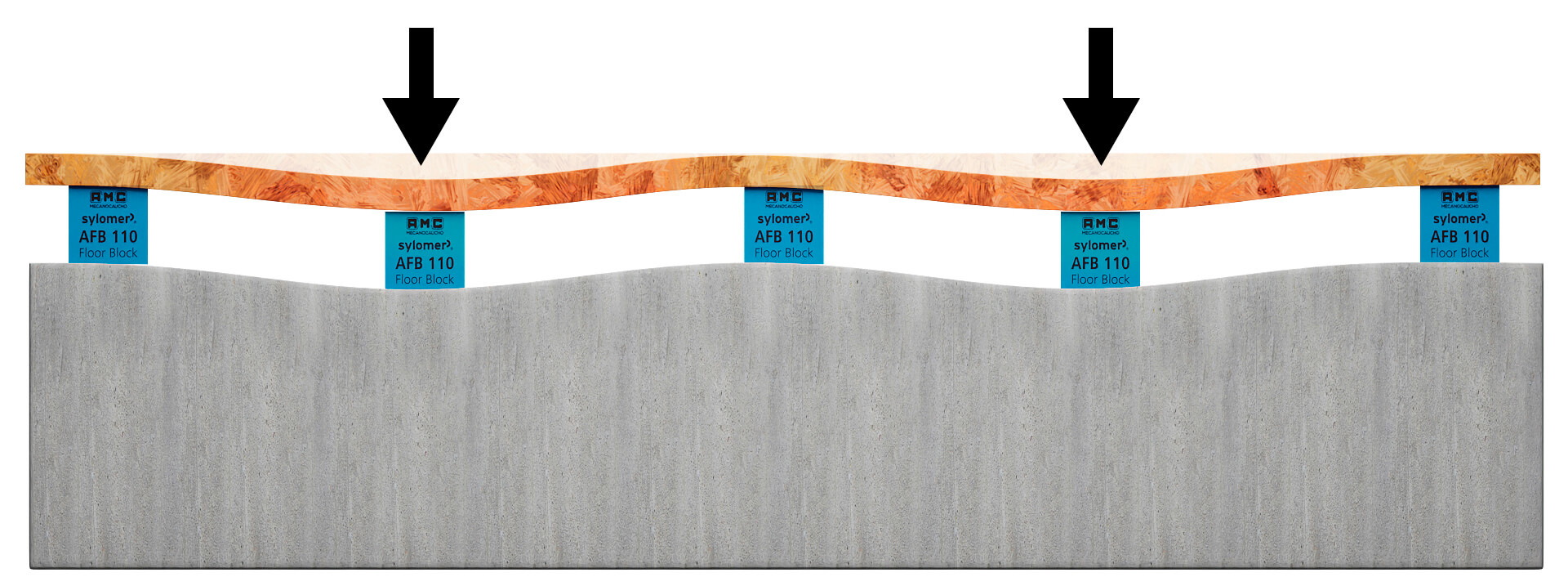

Die Auflager auf der unteren Ebene würden nur dann unterstützen, wenn das Gewicht auf dem Holzboden lastet, was zu möglichen Rissen im Boden führen könnte.
FALL B

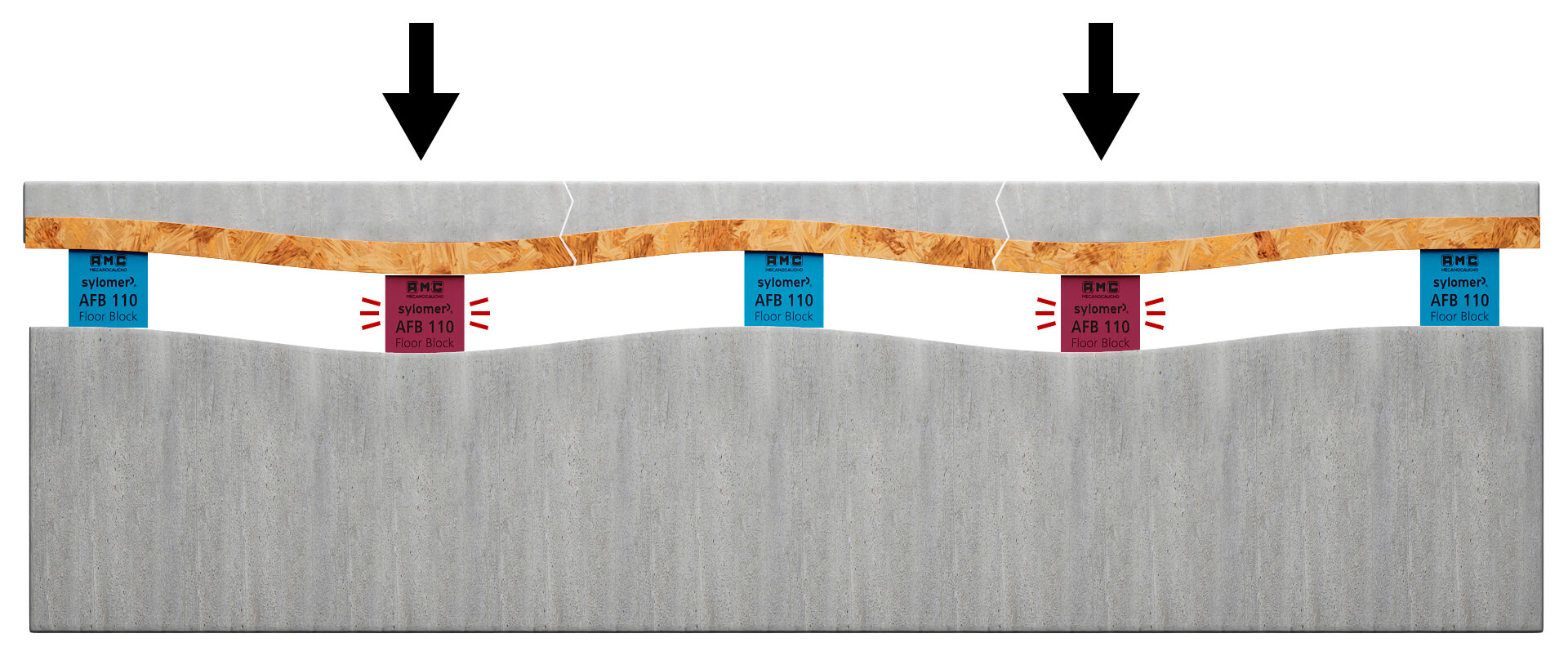

Bei einer Betonplatte über der Sperrholzplatte tragen die Auflager auf der unteren Ebene mehr Last als der Rest, was zu inneren Spannungen und Dehnungen auf der isolierten Platte führen kann, die zu Rissen führen können.
Höhenverstellbare Böden
FALL C

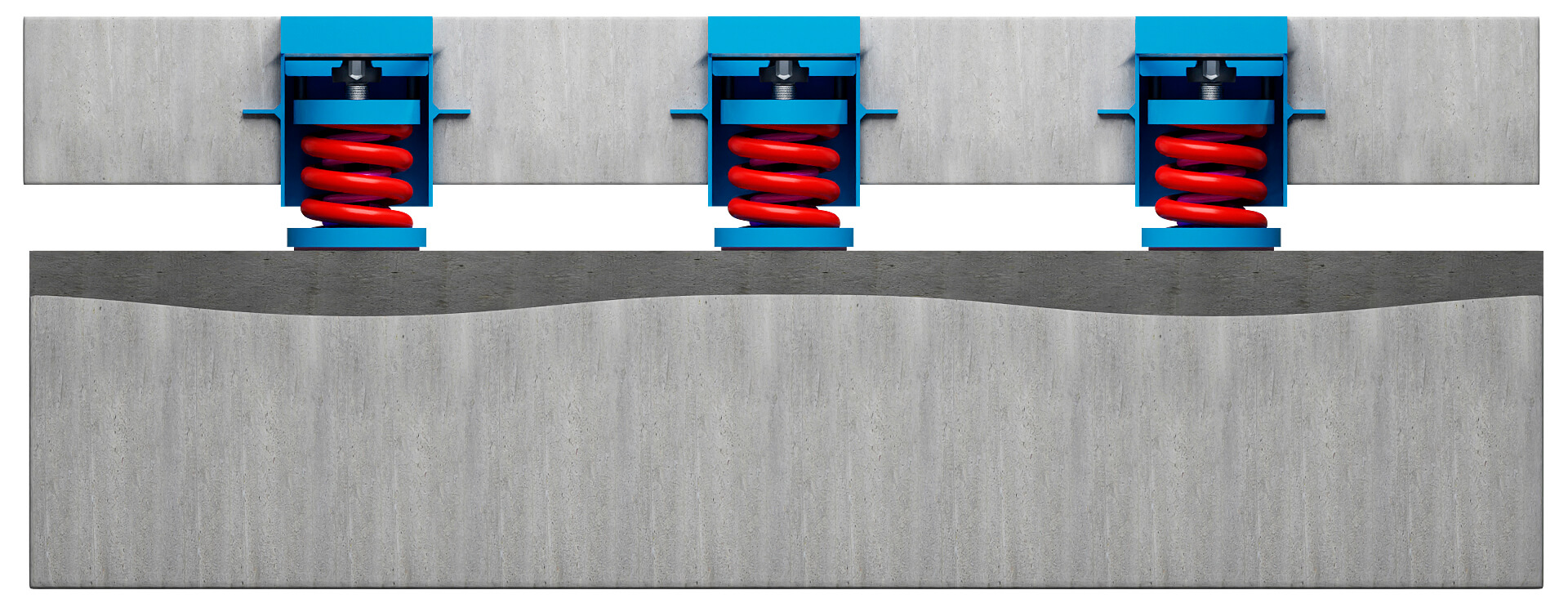

Bei höhenverstellbaren Böden führen die Auflager auf einer niedrigeren Ebene zu einer höheren Belastung als die Stützen auf einer höheren Ebene. Außerdem muss beim Anheben des Bodenaufbaus ein Teil des Betons entfernt werden, um Zugang zu den Auflagern auf der unteren Ebene zu erhalten.

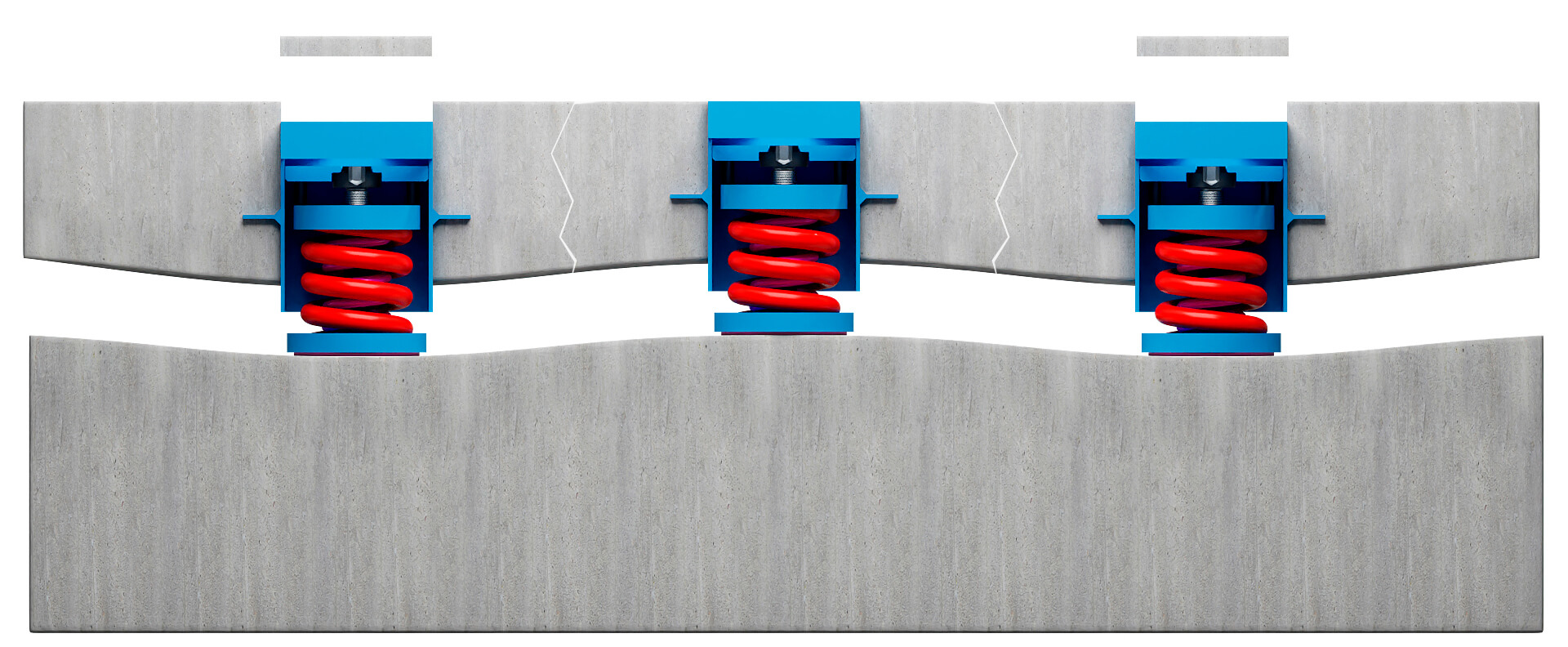

Wie in Fall B kann diese Situation zu inneren Spannungen und Dehnungen in der isolierten Platte führen, die zu Rissen führen können.
LÖSUNG
Um eine Lösung für diese kritischen Situationen zu finden, wird eine hochdruckfeste Nivelliermasse eingebaut.
|
|
Dies ist eine Lösung zum Zeitpunkt der Installation. Dennoch ist es besser, sich vor Beginn der Arbeiten die Zeit zu nehmen, um sicherzustellen, dass der strukturelle Boden alle Anforderungen erfüllt, um eine ordnungsgemäße Installation der verschiedenen Isolationssysteme zu gewährleisten.
AMC MECANOCAUCHO® stellt schalltechnisch optimale Bodenlagerungen und weitere elastische Befestigungselemente für die Bauakustik her. Zudem beraten wir unsere Kunden über ein Team von Anwendungstechnikern bei Auswahl und Einsatz unserer Produkte. Zögern Sie nicht, unsere technische Abteilung zu kontaktieren, wenn Sie unsere Unterstützung bei Ihrem Anwendungsfall wünschen.
